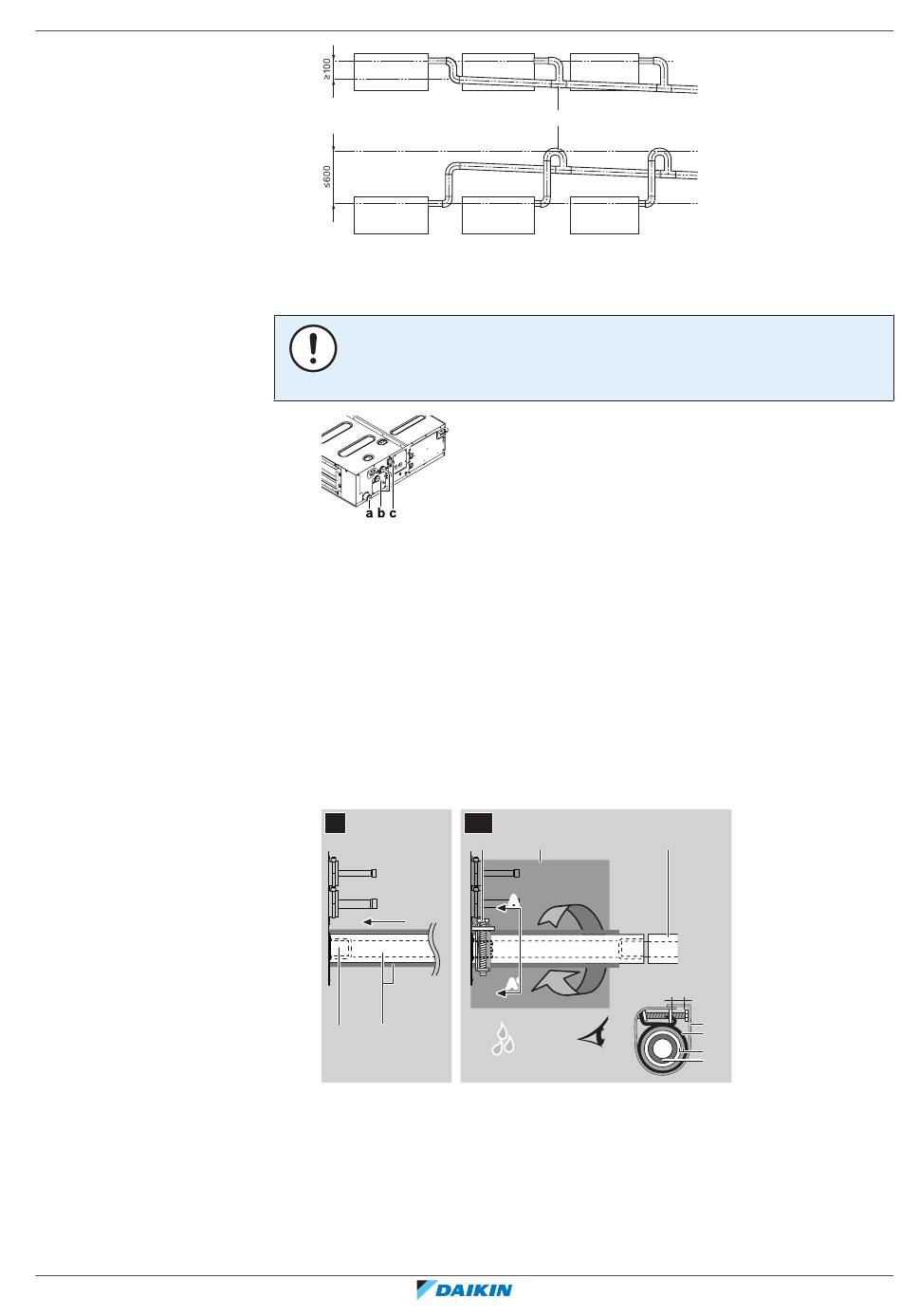

Abflussrohr an der Inneneinheit anschließen
FXSN50~112A2VEB
CO₂ Conveni-Paket: Inneneinheit
4P602817-1A – 2020.05
a T-Verbindung
HINWEIS
Bei falschem Anschließen des Abflussschlauches kann es zu Leckagen kommen, so
dass der Bereich der Installation und die Umgebung beschädigt werden können.
a Abfluss-Auslass für Wartungsarbeiten
b Kältemittelleitungen
c Abflussrohr-Anschluss
1 Den Abflussschlauch so weit wie möglich auf den Abflussrohr-Anschluss
schieben.
2 Die Metallschelle befestigen und festziehen, bis der Schraubenkopf weniger
als 4 mm Abstand von der Metallschelle hat.
3 Auf Wasserleckagen
4
Wasserleckagen" [
4 Das große Dämmungskissen (= Isolation) um die Metallschelle und den
Abflussschlauch wickeln und mit Kabelbinder (Zubehör) befestigen.
5 Abflussrohr am Abflussschlauch anschließen.
1
1
a b
a Abflussrohr-Anschluss (am Gerät angebracht)
b Ablaufschlauch (Zubehör)
c Metallschelle (Zubehör)
d Großes Dichtungspad (Zubehör)
e Abflussleitung (bauseitig zu liefern)
a
prüfen (siehe
62]).
2~6
c d
2 4
A A
A'
A'
A-A'
3
15 Installation des Geräts
|
(mm)
"So prüfen
e
5
≤4 mm
d
c
b
a
