Installation des Geräts
15.2.3 Leitlinien zur zur Installation des Abflussrohrs
Allgemeine Leitlinien
Referenz für Installateure und Benutzer
60
4 Isolieren Sie den Kanal, damit sich kein Kondenswasser bilden kann.
Verwenden Sie Glaswolle oder Polyethylen-Schaumstoff, 25 mm dick.
Stellen Sie sicher, dass das Kondenswasser ordnungsgemäß ablaufen kann. Das
bedeutet:
▪
Allgemeine Richtlinien
▪
Abflussrohr an der Inneneinheit anschließen
▪
Auf Wasserleckagen prüfen
▪
Rohrleitungslänge. Abflussrohrleitung so kurz wie möglich halten.
▪
Rohrstärke. Die Rohrstärke muss im Vergleich mit der Stärke des
Verbindungsrohres
Nenndurchmesser und 32 mm Außendurchmesser).
▪

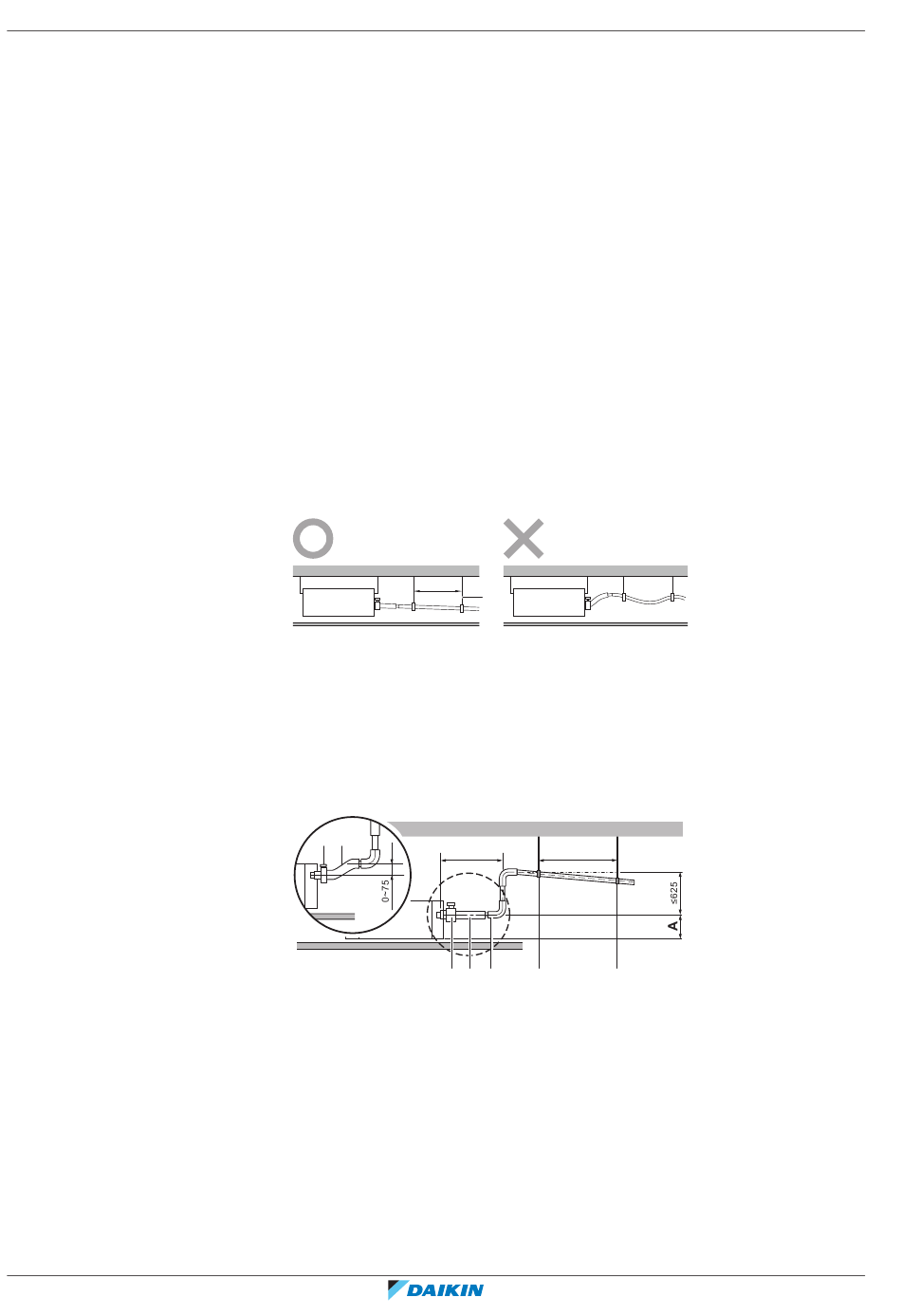

Gefälle. Das Abflussrohr muss ein Gefälle haben (mindestens 1/100), damit sich
im Rohr keine Luftblasen bilden können. Haltestangen so verwenden wie gezeigt.
a
Haltestange
O
Zulässig
X
Nicht zulässig
▪
Steigleitung. Falls notwendig, können Sie eine Steigleitung installieren, damit ein
Gefälle erzielt werden kann.
-
Neigung des Ablaufschlauchs: 0~75 mm, damit das Rohr nicht belastet wird
und keine Luftblasen entstehen.
-
Steigleitung: ≤300 mm von der Einheit, ≤625 mm lotrecht zur Einheit.
a
b
A
Bei Installation mit Ansaugen auf der Rückseite 231 mm
Bei Installation mit Gewebestutzen (bauseitig zu liefern) 350~530 mm
a
Metallschelle (Zubehör)
b
Ablaufschlauch (Zubehör)
c
Abflussrohr ansteigend (Vinylrohr mit 25 mm Nenndurchmesser und 32 mm Außendurchmesser) (bauseitig
zu liefern)
d
Aufhängungen (bauseitig zu liefern)
▪
Kondenswasserbildung. Ergreifen Sie geeignete Maßnahmen, damit sich kein
Kondenswasser bilden kann. Isolieren Sie die komplette Abflussleitung im
Gebäude.
▪
Abflussrohre zusammenführen. Sie können Abflussrohre zusammenführen.
Darauf achten, dass die Rohre und T-Verbindungen das richtige Maß haben. Es
muss der Betriebskapazität der Einheiten entsprechen.
gleich
oder
größer
1~1.5 m
a
≤300
1000~1500
a
b
c
d
sein
(Vinylrohr
mit
(mm)
d
FXSN50~112A2VEB
CO₂ Conveni-Paket: Inneneinheit
4P602817-1A – 2020.05
25 mm
