4 Vorbereitung

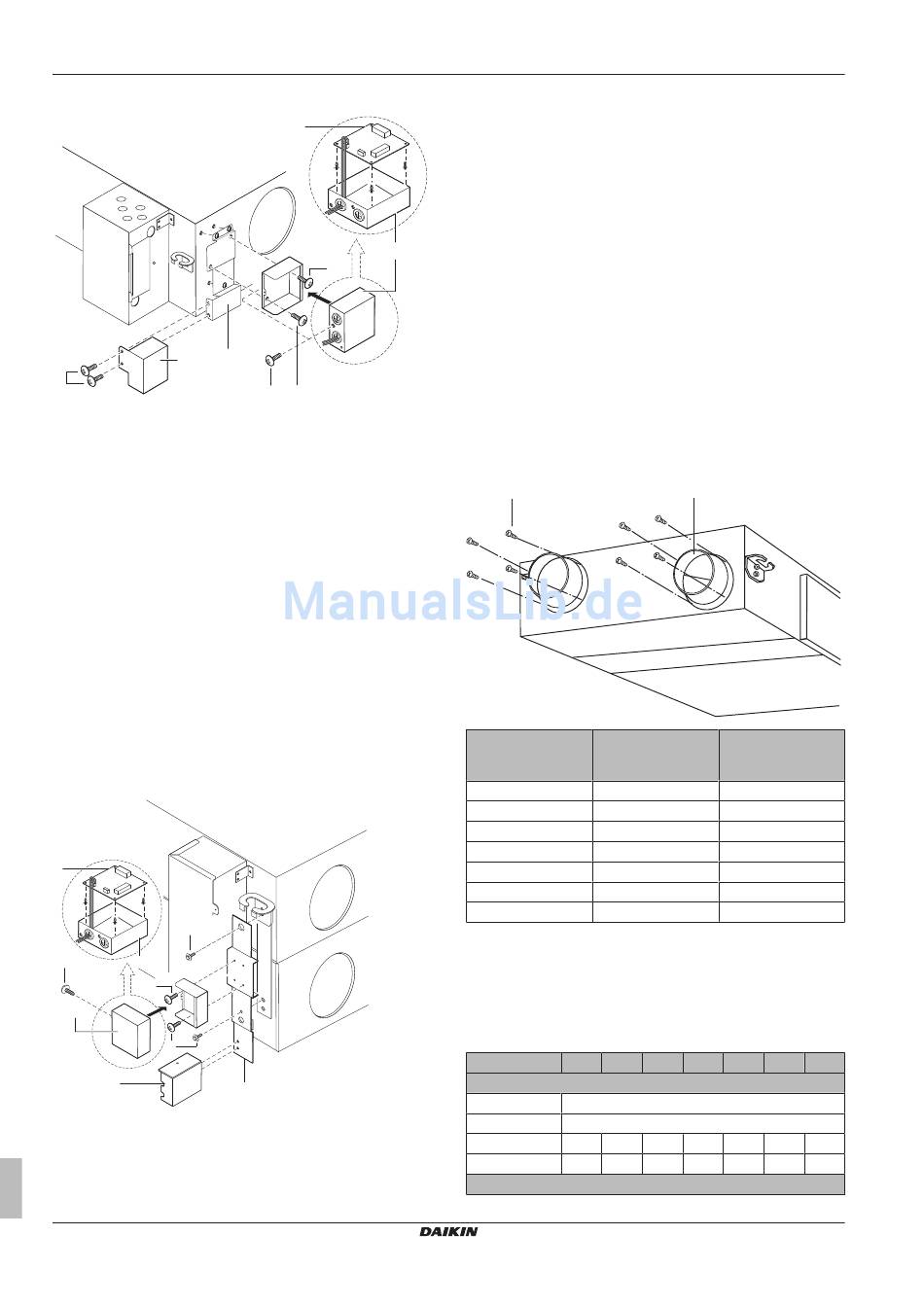

Bei Modell 650
a d
f
a BRP4A50A (optionales Zubehör)
b KRP2A51 (optionales Zubehör)
c KRP1BA101 (Befestigungsbox)
d EKMP65VAM (Montageplatte)
f Schraube
g Schraube (mit der Befestigungsbox geliefert)
1 Schrauben von der Einheit entfernen.
2 Die optionale Montageplatte (EKMP65VAM) an der Einheit
anbringen.
3 Die optionale Adapter-Platine
Befestigungsbox (KRP1BA101) anbringen.
4 Befolgen Sie die Installationsanleitungen der optionalen Kits
(BRP4A50A, KRP2A51 und KRP1BA101).
5 Das Platinen-Kabel durch die dafür vorgesehenen Öffnungen
führen und anbringen gemäß der Beschreibung in Den
Schaltkasten öffnen in der Referenz für Installateure und
Benutzer.
6 Die optionalen Teile an der optionalen Montageplatte anbringen
- siehe Abbildung.
7 Nach Anschließen der Kabel die Schaltkastenabdeckung
befestigen.
Bei Modellen 1500+2000
b
f
c
g
f
b + c
f
a
a BRP4A50A (optionales Zubehör)
b KRP2A51 (optionales Zubehör)
c KRP1BA101 (Befestigungsbox)
e EKMPVAM (Montageplatte)
f Schraube
g Schraube (mit der Befestigungsbox geliefert)
Installations- und Betriebsanleitung
6
b
c
f
g
f
(KRP2A51) in der
e
1 Die Schrauben entfernen, die sich in der Mitte der Gehäuse-
Befestigungsplatte befinden.
2 Die optionale Montageplatte (EKMPVAM) oben auf der
Gehäuse-Befestigungsplatte anbringen.
3 Die optionale Adapter-Platine
Befestigungsbox (KRP1BA101) anbringen.
4 Befolgen Sie die Installationsanleitungen der optionalen Kits
(BRP4A50A, KRP2A51 und KRP1BA101).
5 Das Platinen-Kabel durch die dafür vorgesehenen Öffnungen
führen und anbringen gemäß der Beschreibung in Den
Schaltkasten öffnen in der Referenz für Installateure und
Benutzer.
6 Die optionalen Teile an der optionalen Montageplatte anbringen
- siehe Abbildung.
7 Nach Anschließen der Kabel die Schaltkastenabdeckung
befestigen.
4.2.2 Die Kanal-Verbindungsstücke installieren
1 Die Kanal-Verbindungsstücke auf die Kanalöffnungen setzen.
2 Mit den gelieferten Schrauben
Verbindungsstücke befestigen.
2
Modelle Anzahl der
gelieferten
Schrauben
VAM350
VAM500
VAM650
VAM800
VAM1000
VAM1500
VAM2000
4.3 Elektrische Verkabelung
vorbereiten
4.3.1 Technische Daten zur Elektrik von
Komponenten
Modell 350 500
Stromversorgung
50 Hz
60 Hz
MCA (A) 1,56 2,08
MFA (A) 16 16
Ventilatormotor
Wärmerückgewinnungs-Ventilationseinheit
(KRP2A51) in
(Zubehör) die Kanal-
1
Anzahl der
gelieferten Kanal-
Verbindungsstücke
16 4× Ø200 mm
16 4× Ø200 mm
24 4× Ø250 mm
24 4× Ø250 mm
24 4× Ø250 mm
48 8× Ø250 mm
48 8× Ø250 mm
650 800 1000 1500 2000
198~264 V
198~242 V
2,80 4,39 4,90 8,78 9,80
16 16 16 16 16
VAM350~2000J7VEB
4P487292-1 – 2017.08
