Gossen MetraWatt SECUTEST BASE 10 Kurzbedienungsanleitung Seite 2

SECUTEST B (10) /
ASE

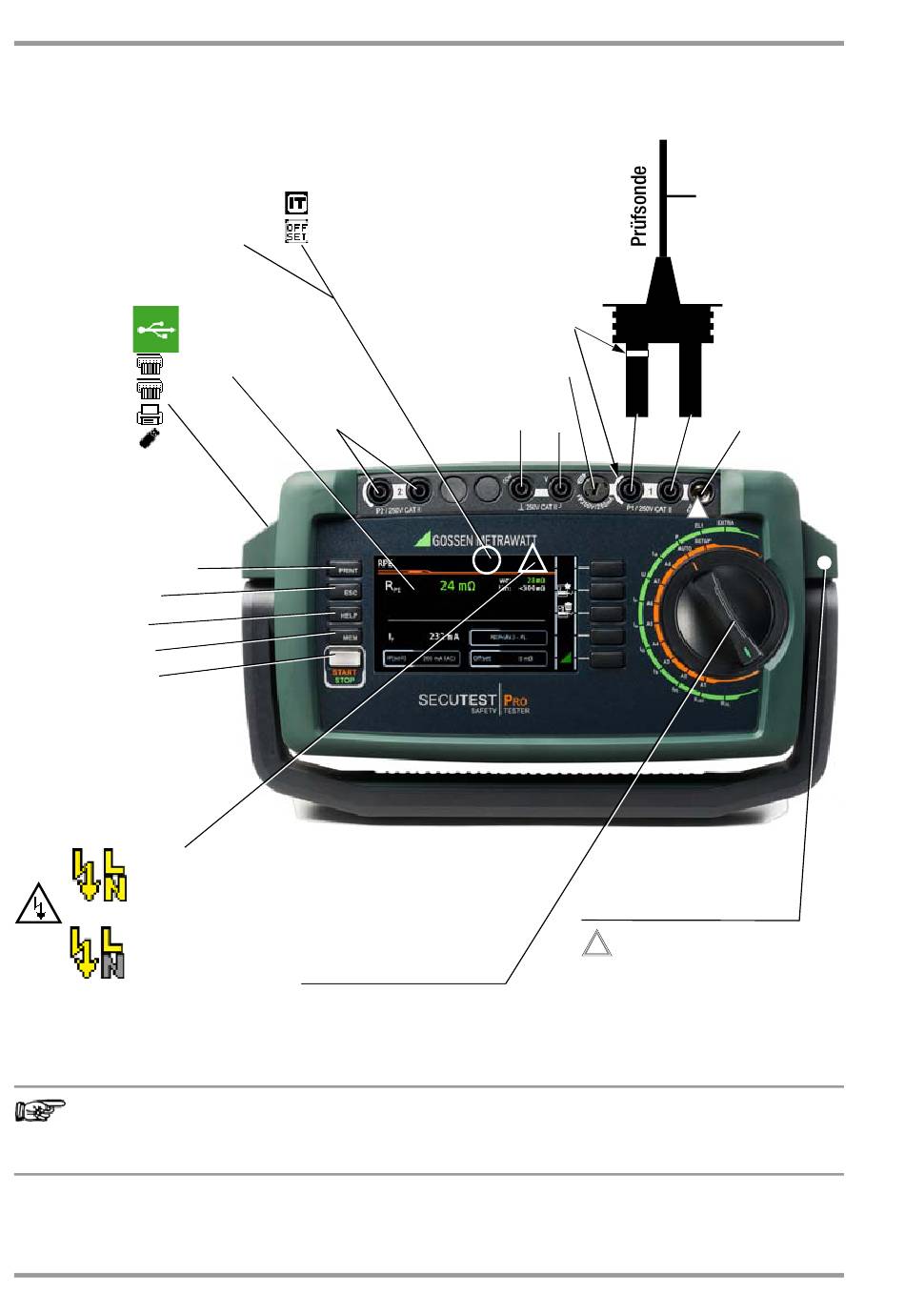

Bedien- und Anschlussübersicht
Symboleinblendung für die an
der USB-Master-Schnittstelle
angeschlossenen Geräte s. u.
2 USB-Master
– für Tastatur
– für Scanner
– für Drucker
– für USB-Stick
1 USB-Slave
– für PC
Festfunktionstasten
PRINT: Drucken via USB
ESC: Rücksprung
HELP: Hilfebilder
MEM:Datenbank
START: Start/Stopp
– Einzelmessung
– Prüfablauf
Fingerkontakt
Netz an Prüfdose
SFC: Normalzustand
Netz an Prüfdose
SFC: N unterbrochen
Hinweis!
Die Ausstattungsmerkmale (z.B. Touch Screen, Bluetooth® usw.) entnehmen Sie
dem Datenblatt Ihres Gerätes.
2
P und SECULIFE ST
RO
Spezielle Symboleinblendungen:
– Messung am IT-Netz aktiv
– OFFSET für RPE aktiv
LC-
Anzeigefeld
Anschlüsse
2. Prüfsonde
Drehschalterebene
Prüfsequenzen A1 ... A8, AUTO
(Prüfabläufe nach Norm)
Drehschalterebene
Einzelmessungen
(25)
BASE
weiß/silber markierter &
abgesicherter Hochstrom-
pfad
Sicherungsfach
Spannungsmessung
orange
grün
Knickschutztülle:
schwarz: max. 16 A
grün:
Anschluss Span-
nungsversorgung
SECUTEST CLIP
(Z745H)
!
Softkeys
Funktions-
Drehschalter
Prüfdose zum Anschluss
von Prüflingen
Achtung!
!
Prüfdose führt je nach
Messaufgabe Netzspannung
GMC-I Messtechnik GmbH
max. 25 A
