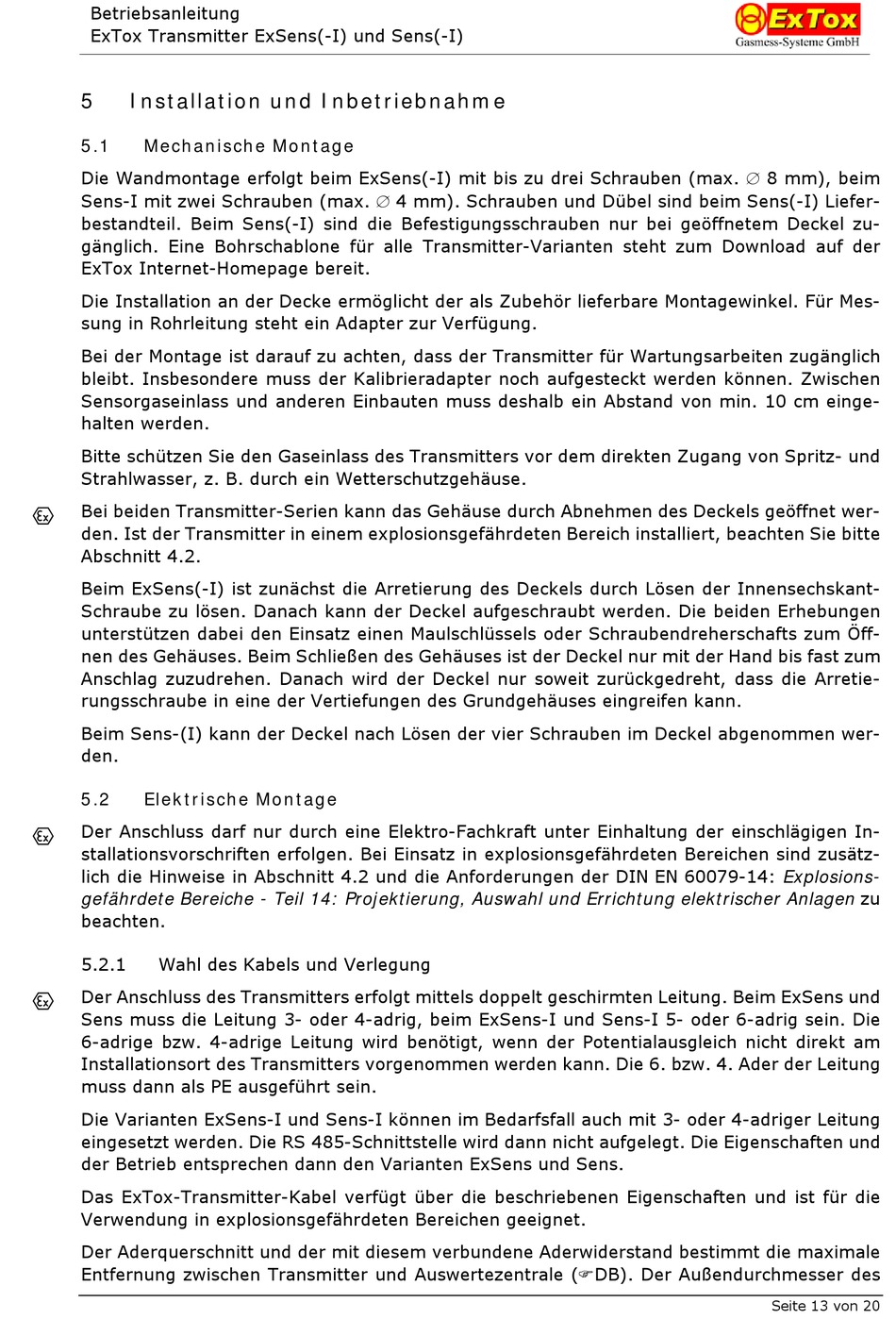

Betriebsanleitung
ExTox Transmitter ExSens(-I) und Sens(-I)
5
Installation und Inbetriebnahme
5.1
Mechanische Montage
Die Wandmontage erfolgt beim ExSens(-I) mit bis zu drei Schrauben (max. 8 mm), beim
Sens-I mit zwei Schrauben (max. 4 mm). Schrauben und Dübel sind beim Sens(-I) Liefer-
bestandteil. Beim Sens(-I) sind die Befestigungsschrauben nur bei geöffnetem Deckel zu-
gänglich. Eine Bohrschablone für alle Transmitter-Varianten steht zum Download auf der
ExTox Internet-Homepage bereit.
Die Installation an der Decke ermöglicht der als Zubehör lieferbare Montagewinkel. Für Mes-
sung in Rohrleitung steht ein Adapter zur Verfügung.
Bei der Montage ist darauf zu achten, dass der Transmitter für Wartungsarbeiten zugänglich
bleibt. Insbesondere muss der Kalibrieradapter noch aufgesteckt werden können. Zwischen
Sensorgaseinlass und anderen Einbauten muss deshalb ein Abstand von min. 10 cm einge-
halten werden.
Bitte schützen Sie den Gaseinlass des Transmitters vor dem direkten Zugang von Spritz- und
Strahlwasser, z. B. durch ein Wetterschutzgehäuse.
Bei beiden Transmitter-Serien kann das Gehäuse durch Abnehmen des Deckels geöffnet wer-
den. Ist der Transmitter in einem explosionsgefährdeten Bereich installiert, beachten Sie bitte
Abschnitt 4.2.
Beim ExSens(-I) ist zunächst die Arretierung des Deckels durch Lösen der Innensechskant-
Schraube zu lösen. Danach kann der Deckel aufgeschraubt werden. Die beiden Erhebungen
unterstützen dabei den Einsatz einen Maulschlüssels oder Schraubendreherschafts zum Öff-
nen des Gehäuses. Beim Schließen des Gehäuses ist der Deckel nur mit der Hand bis fast zum
Anschlag zuzudrehen. Danach wird der Deckel nur soweit zurückgedreht, dass die Arretie-
rungsschraube in eine der Vertiefungen des Grundgehäuses eingreifen kann.
Beim Sens-(I) kann der Deckel nach Lösen der vier Schrauben im Deckel abgenommen wer-
den.
5.2
Elektrische Montage
Der Anschluss darf nur durch eine Elektro-Fachkraft unter Einhaltung der einschlägigen In-
stallationsvorschriften erfolgen. Bei Einsatz in explosionsgefährdeten Bereichen sind zusätz-
lich die Hinweise in Abschnitt 4.2 und die Anforderungen der DIN EN 60079-14: Explosions-
gefährdete Bereiche - Teil 14: Projektierung, Auswahl und Errichtung elektrischer Anlagen zu
beachten.
5.2.1
Wahl des Kabels und Verlegung
Der Anschluss des Transmitters erfolgt mittels doppelt geschirmten Leitung. Beim ExSens und
Sens muss die Leitung 3- oder 4-adrig, beim ExSens-I und Sens-I 5- oder 6-adrig sein. Die
6-adrige bzw. 4-adrige Leitung wird benötigt, wenn der Potentialausgleich nicht direkt am
Installationsort des Transmitters vorgenommen werden kann. Die 6. bzw. 4. Ader der Leitung
muss dann als PE ausgeführt sein.
Die Varianten ExSens-I und Sens-I können im Bedarfsfall auch mit 3- oder 4-adriger Leitung
eingesetzt werden. Die RS 485-Schnittstelle wird dann nicht aufgelegt. Die Eigenschaften und
der Betrieb entsprechen dann den Varianten ExSens und Sens.
Das ExTox-Transmitter-Kabel verfügt über die beschriebenen Eigenschaften und ist für die
Verwendung in explosionsgefährdeten Bereichen geeignet.
Der Aderquerschnitt und der mit diesem verbundene Aderwiderstand bestimmt die maximale
Entfernung zwischen Transmitter und Auswertezentrale (DB). Der Außendurchmesser des
Seite 13 von 20
