0,8 mA
1,1 mA
2 bis 20,4 mA
(22 mA)
> 22 mA
3.4
Wechsel des Sensorblocks
ExTox empfiehlt die Verwendung von werksgeprüften Austausch-Transmittern.
Das Konzept der Transmitter-Serien ExSens(-I) und Sens(-I) erlaubt aber auch einen Aus-
tausch des Sensorblocks. Teilen Sie uns die Seriennummer des Transmitters mit und wir
übersenden Ihnen einen Ersatz-Sensorblock. Ausnahme: Bei IR-Varianten –IR kann der Sen-
sorblock nur durch ExTox ausgetauscht werden.
Bitte beachten Sie bei Arbeiten in explosionsgefährdeten Bereichen die Hinweise in Ab-
schnitt4.2.
Zum Austausch des Sensorblocks trennen Sie zunächst den Transmitter von der Versorgungs-
spannung (U+) und der Masse (GND) ab (DB, Anschlussbelegung). Dies kann an der Aus-
werte-Zentrale oder - solange Explosionsgefahren sicher ausgeschlossen werden können -
am Transmitter selbst geschehen. Den Potentialausgleich lassen Sie bitte aufgelegt.
Nach Öffnen des Gehäusedeckels ziehen Sie den Flachbandstecker ab, der den Sensorblock
mit der Transmitterelektronik verbindet.
Beim Ex-Sens(-I) lösen Sie zunächst die als Verdrehschutz dienende Inbus-Schraube. Drehen
Sie dann den Sensorblock vom Grundgehäuse ab. Zum Lösen der Schraubverbindung setzen
Sie einen Maulschlüssel mit der Weite 41 mm ein. Achten Sie beim Herausdrehen darauf, dass
das Flachbandkabel nicht beschädigt wird. Der Einbau des neuen Sensorblocks erfolgt in um-
gekehrter Reihenfolge. Achten Sie darauf, dass der Sensorblock ganz eingeschraubt ist und
mit dem Maulschlüssel festgezogen worden ist. Vergessen Sie nicht die zwei Schrauben als
Verdrehschutz wieder einzudrehen.
Beim Sens(-I) lösen Sie die drei Schraubverbindungen, die die Sensorkappe, das Grundge-
häuse und den Sensorblock verbinden. Tauschen Sie den Sensorblock aus und bauen Sie den
Transmitter wieder zusammen. Achten Sie darauf, dass ggf. vorhandene Dichtungen wieder
korrekt platziert werden.
Schließen Sie das Gehäuse und legen Sie die Versorgungsspannung wieder auf.
Bei Varianten ExSens-I und Sens-I muss der Jumperkontakt JP3 auf der Elektronikplatine
einmal kurz geschlossen und dann wieder geöffnet werden. Damit werden die Einstellungen
für Nullpunkt, Empfindlichkeit und Drift wieder auf den Wert bei Werkseinstellung zurückge-
setzt.
Den ausgewechselten Sensorblock können Sie an ExTox zur Entsorgung zurücksenden.
Der Sensorblock ist im Werk vorjustiert worden. In jedem Fall ist nach Ablauf der Stabilisie-
rungszeit zumindest die Durchführung der Kalibrierung gemäß Abschnitt 6.5.1. erforderlich.

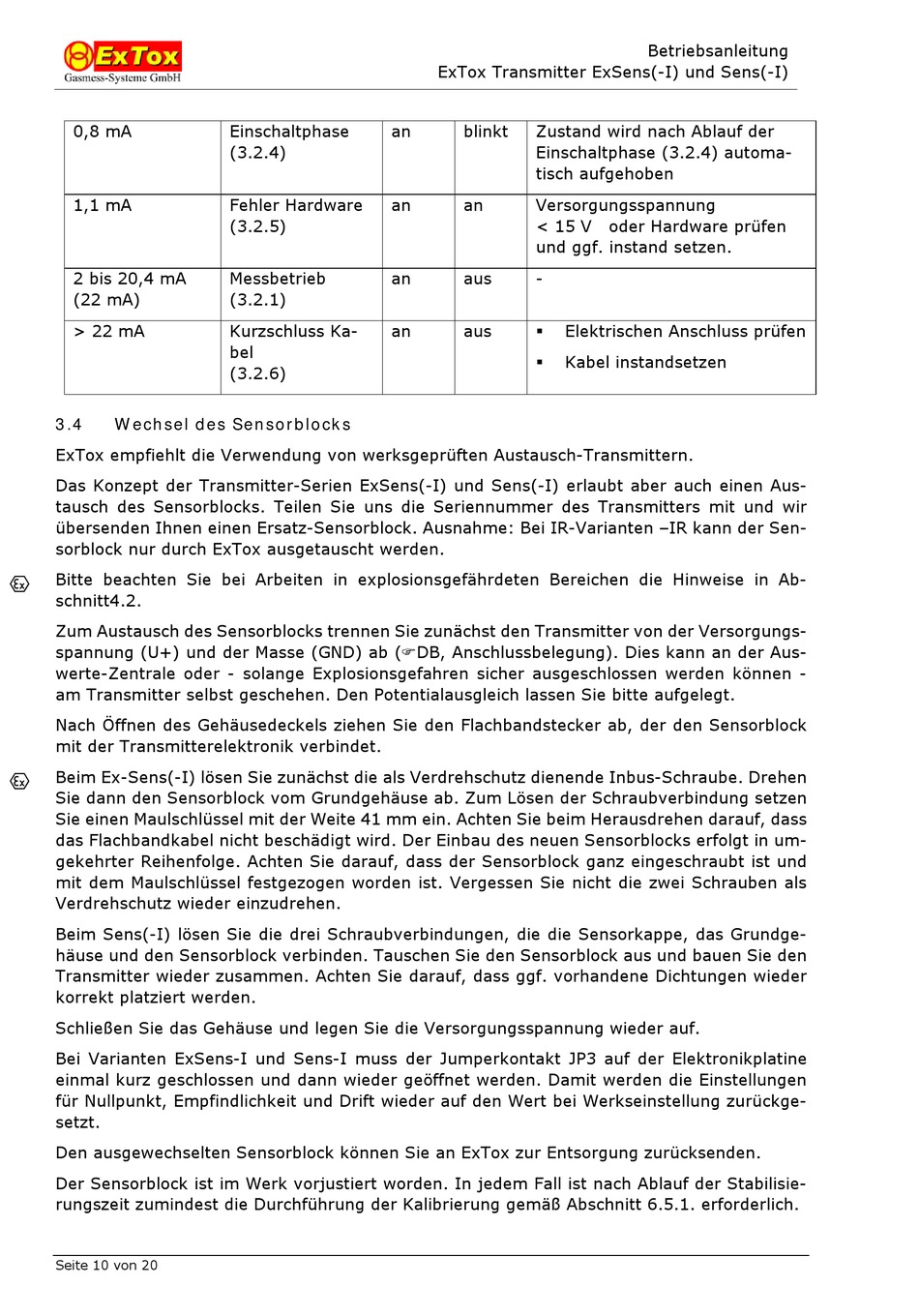

Seite 10 von 20
Einschaltphase
an
(3.2.4)
Fehler Hardware
an
(3.2.5)
Messbetrieb
an
(3.2.1)
Kurzschluss Ka-
an
bel
(3.2.6)
ExTox Transmitter ExSens(-I) und Sens(-I)
blinkt
Zustand wird nach Ablauf der
Einschaltphase (3.2.4) automa-
tisch aufgehoben
an
Versorgungsspannung
< 15 V
oder Hardware prüfen
und ggf. instand setzen.
aus
-
aus
Elektrischen Anschluss prüfen
Kabel instandsetzen
Betriebsanleitung
