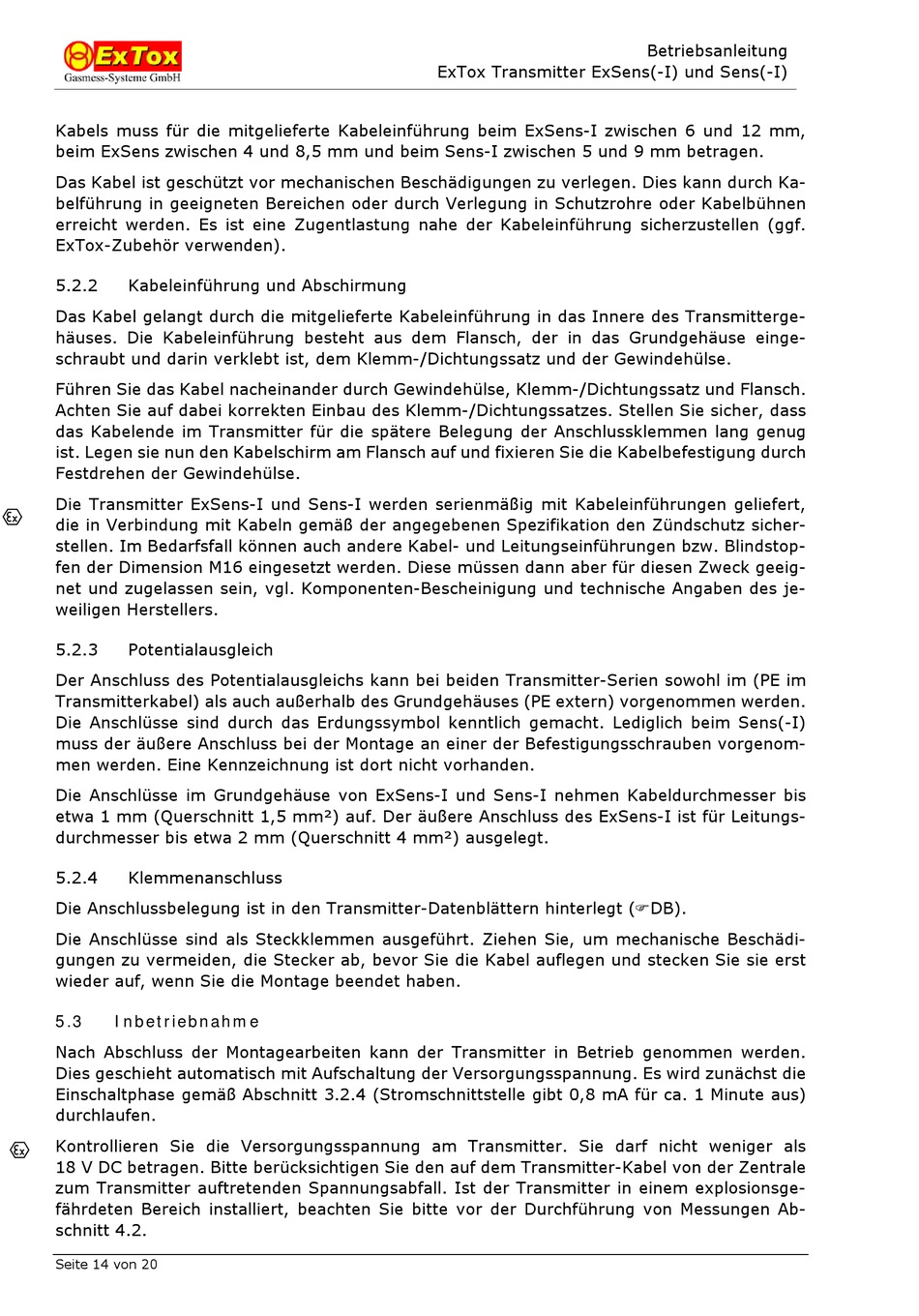

Kabels muss für die mitgelieferte Kabeleinführung beim ExSens-I zwischen 6 und 12 mm,
beim ExSens zwischen 4 und 8,5 mm und beim Sens-I zwischen 5 und 9 mm betragen.
Das Kabel ist geschützt vor mechanischen Beschädigungen zu verlegen. Dies kann durch Ka-
belführung in geeigneten Bereichen oder durch Verlegung in Schutzrohre oder Kabelbühnen
erreicht werden. Es ist eine Zugentlastung nahe der Kabeleinführung sicherzustellen (ggf.
ExTox-Zubehör verwenden).
5.2.2
Kabeleinführung und Abschirmung
Das Kabel gelangt durch die mitgelieferte Kabeleinführung in das Innere des Transmitterge-
häuses. Die Kabeleinführung besteht aus dem Flansch, der in das Grundgehäuse einge-
schraubt und darin verklebt ist, dem Klemm-/Dichtungssatz und der Gewindehülse.
Führen Sie das Kabel nacheinander durch Gewindehülse, Klemm-/Dichtungssatz und Flansch.
Achten Sie auf dabei korrekten Einbau des Klemm-/Dichtungssatzes. Stellen Sie sicher, dass
das Kabelende im Transmitter für die spätere Belegung der Anschlussklemmen lang genug
ist. Legen sie nun den Kabelschirm am Flansch auf und fixieren Sie die Kabelbefestigung durch
Festdrehen der Gewindehülse.
Die Transmitter ExSens-I und Sens-I werden serienmäßig mit Kabeleinführungen geliefert,
die in Verbindung mit Kabeln gemäß der angegebenen Spezifikation den Zündschutz sicher-
stellen. Im Bedarfsfall können auch andere Kabel- und Leitungseinführungen bzw. Blindstop-
fen der Dimension M16 eingesetzt werden. Diese müssen dann aber für diesen Zweck geeig-
net und zugelassen sein, vgl. Komponenten-Bescheinigung und technische Angaben des je-
weiligen Herstellers.
5.2.3
Potentialausgleich
Der Anschluss des Potentialausgleichs kann bei beiden Transmitter-Serien sowohl im (PE im
Transmitterkabel) als auch außerhalb des Grundgehäuses (PE extern) vorgenommen werden.
Die Anschlüsse sind durch das Erdungssymbol kenntlich gemacht. Lediglich beim Sens(-I)
muss der äußere Anschluss bei der Montage an einer der Befestigungsschrauben vorgenom-
men werden. Eine Kennzeichnung ist dort nicht vorhanden.
Die Anschlüsse im Grundgehäuse von ExSens-I und Sens-I nehmen Kabeldurchmesser bis
etwa 1 mm (Querschnitt 1,5 mm²) auf. Der äußere Anschluss des ExSens-I ist für Leitungs-
durchmesser bis etwa 2 mm (Querschnitt 4 mm²) ausgelegt.
5.2.4
Klemmenanschluss
Die Anschlussbelegung ist in den Transmitter-Datenblättern hinterlegt (DB).
Die Anschlüsse sind als Steckklemmen ausgeführt. Ziehen Sie, um mechanische Beschädi-
gungen zu vermeiden, die Stecker ab, bevor Sie die Kabel auflegen und stecken Sie sie erst
wieder auf, wenn Sie die Montage beendet haben.
5.3
Inbetriebnahme
Nach Abschluss der Montagearbeiten kann der Transmitter in Betrieb genommen werden.
Dies geschieht automatisch mit Aufschaltung der Versorgungsspannung. Es wird zunächst die
Einschaltphase gemäß Abschnitt 3.2.4 (Stromschnittstelle gibt 0,8 mA für ca. 1 Minute aus)
durchlaufen.
Kontrollieren Sie die Versorgungsspannung am Transmitter. Sie darf nicht weniger als
18 V DC betragen. Bitte berücksichtigen Sie den auf dem Transmitter-Kabel von der Zentrale
zum Transmitter auftretenden Spannungsabfall. Ist der Transmitter in einem explosionsge-
fährdeten Bereich installiert, beachten Sie bitte vor der Durchführung von Messungen Ab-
schnitt 4.2.
Seite 14 von 20
ExTox Transmitter ExSens(-I) und Sens(-I)
Betriebsanleitung
