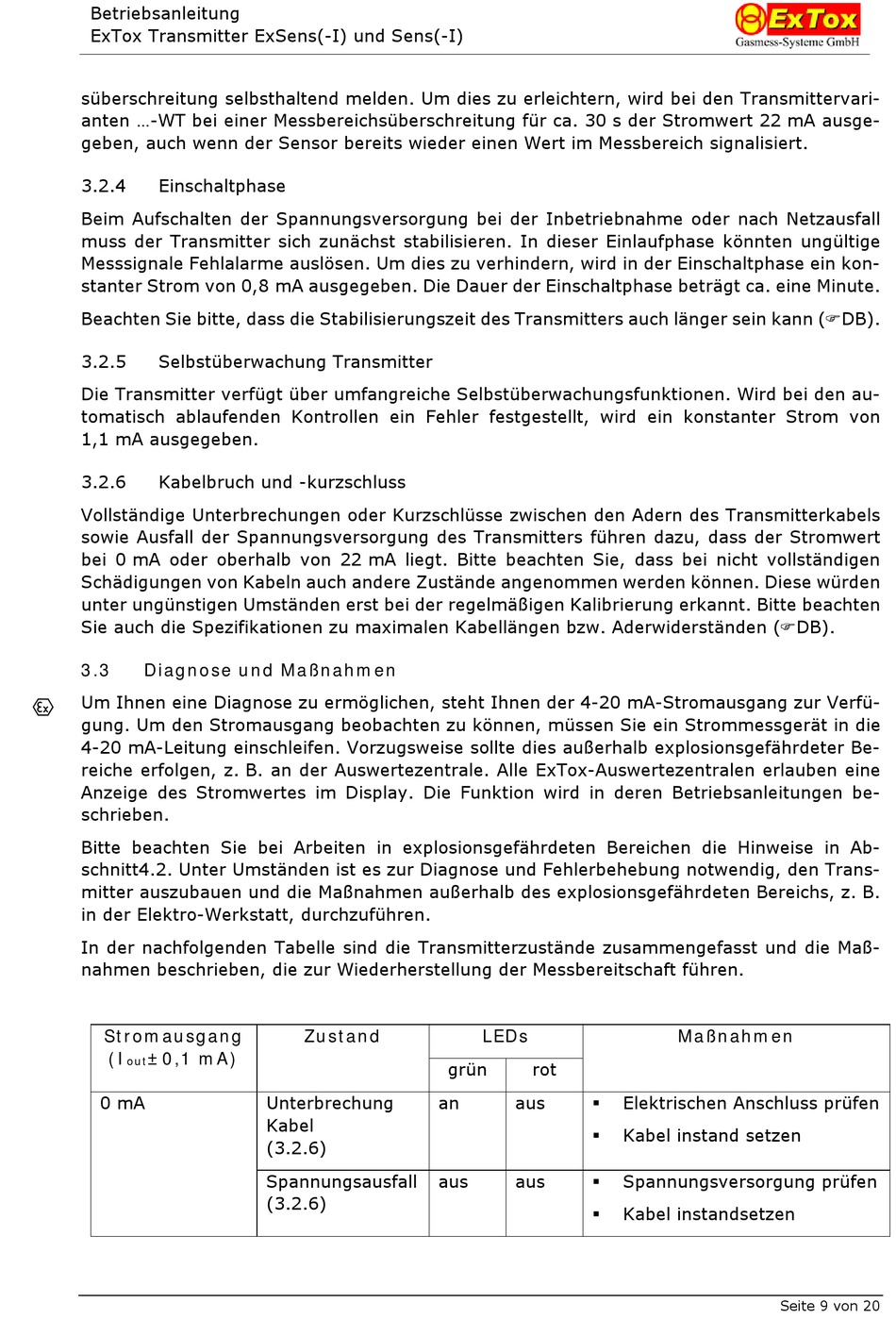

Betriebsanleitung
ExTox Transmitter ExSens(-I) und Sens(-I)
süberschreitung selbsthaltend melden. Um dies zu erleichtern, wird bei den Transmittervari-
anten ...-WT bei einer Messbereichsüberschreitung für ca. 30 s der Stromwert 22 mA ausge-
geben, auch wenn der Sensor bereits wieder einen Wert im Messbereich signalisiert.
3.2.4
Einschaltphase
Beim Aufschalten der Spannungsversorgung bei der Inbetriebnahme oder nach Netzausfall
muss der Transmitter sich zunächst stabilisieren. In dieser Einlaufphase könnten ungültige
Messsignale Fehlalarme auslösen. Um dies zu verhindern, wird in der Einschaltphase ein kon-
stanter Strom von 0,8 mA ausgegeben. Die Dauer der Einschaltphase beträgt ca. eine Minute.
Beachten Sie bitte, dass die Stabilisierungszeit des Transmitters auch länger sein kann (DB).
3.2.5
Selbstüberwachung Transmitter
Die Transmitter verfügt über umfangreiche Selbstüberwachungsfunktionen. Wird bei den au-
tomatisch ablaufenden Kontrollen ein Fehler festgestellt, wird ein konstanter Strom von
1,1 mA ausgegeben.
3.2.6
Kabelbruch und -kurzschluss
Vollständige Unterbrechungen oder Kurzschlüsse zwischen den Adern des Transmitterkabels
sowie Ausfall der Spannungsversorgung des Transmitters führen dazu, dass der Stromwert
bei 0 mA oder oberhalb von 22 mA liegt. Bitte beachten Sie, dass bei nicht vollständigen
Schädigungen von Kabeln auch andere Zustände angenommen werden können. Diese würden
unter ungünstigen Umständen erst bei der regelmäßigen Kalibrierung erkannt. Bitte beachten
Sie auch die Spezifikationen zu maximalen Kabellängen bzw. Aderwiderständen (DB).
3.3
Diagnose und Maßnahmen
Um Ihnen eine Diagnose zu ermöglichen, steht Ihnen der 4-20 mA-Stromausgang zur Verfü-
gung. Um den Stromausgang beobachten zu können, müssen Sie ein Strommessgerät in die
4-20 mA-Leitung einschleifen. Vorzugsweise sollte dies außerhalb explosionsgefährdeter Be-
reiche erfolgen, z. B. an der Auswertezentrale. Alle ExTox-Auswertezentralen erlauben eine
Anzeige des Stromwertes im Display. Die Funktion wird in deren Betriebsanleitungen be-
schrieben.
Bitte beachten Sie bei Arbeiten in explosionsgefährdeten Bereichen die Hinweise in Ab-
schnitt4.2. Unter Umständen ist es zur Diagnose und Fehlerbehebung notwendig, den Trans-
mitter auszubauen und die Maßnahmen außerhalb des explosionsgefährdeten Bereichs, z. B.
in der Elektro-Werkstatt, durchzuführen.
In der nachfolgenden Tabelle sind die Transmitterzustände zusammengefasst und die Maß-
nahmen beschrieben, die zur Wiederherstellung der Messbereitschaft führen.
Stromausgang
(I
±0,1 mA)
out
0 mA
Zustand
Unterbrechung
Kabel
(3.2.6)
Spannungsausfall
(3.2.6)
LEDs
grün
rot
an
aus
aus
aus
Maßnahmen
Elektrischen Anschluss prüfen
Kabel instand setzen
Spannungsversorgung prüfen
Kabel instandsetzen
