Eigenschaften des Transmitters NH3-20-IS

Der Transmitter NH3-20-IS dient der Ammoniak-Leckageerkennung in Wasser, Wasser-/ Gly-
kol, Sole u. a. Flüssigmedien. Die Kombination von Wechsel- oder Eintaucharmatur mit an-
gekoppeltem Messumformer ermöglicht eine Kompaktbauweise, die Montageplatz und Instal-
lationskosten einspart. Die Verwendung des ionenselektiven Messverfahrens bietet einen
Standarddetektionsbereich von 0...20 ppm und damit eine deutlich frühere Erkennung von
Leckagen als bei konventionellen Überwachungssystemen auf Basis der pH-Messung. Zudem
ermöglicht er den selektiven Ammoniak-Nachweis in allen flüssigen Medien (pH-Bereich 7 bis
12).
NH3-20-IS dient der möglichst frühzeitigen Detektion von Ammoniak-Leckagen. Eine genaue
Messung der Ammoniak-Konzentration soll und kann von diesem System nicht geleistet wer-
den. Deshalb sind die angezeigten ppm-Werte von untergeordneter Bedeutung. Schon eine
sehr kleine Ammoniak-Leckage wird eine Messbereichsüberschreitung (Anzeige > 20 ppm)
und Alarmgabe bewirken.

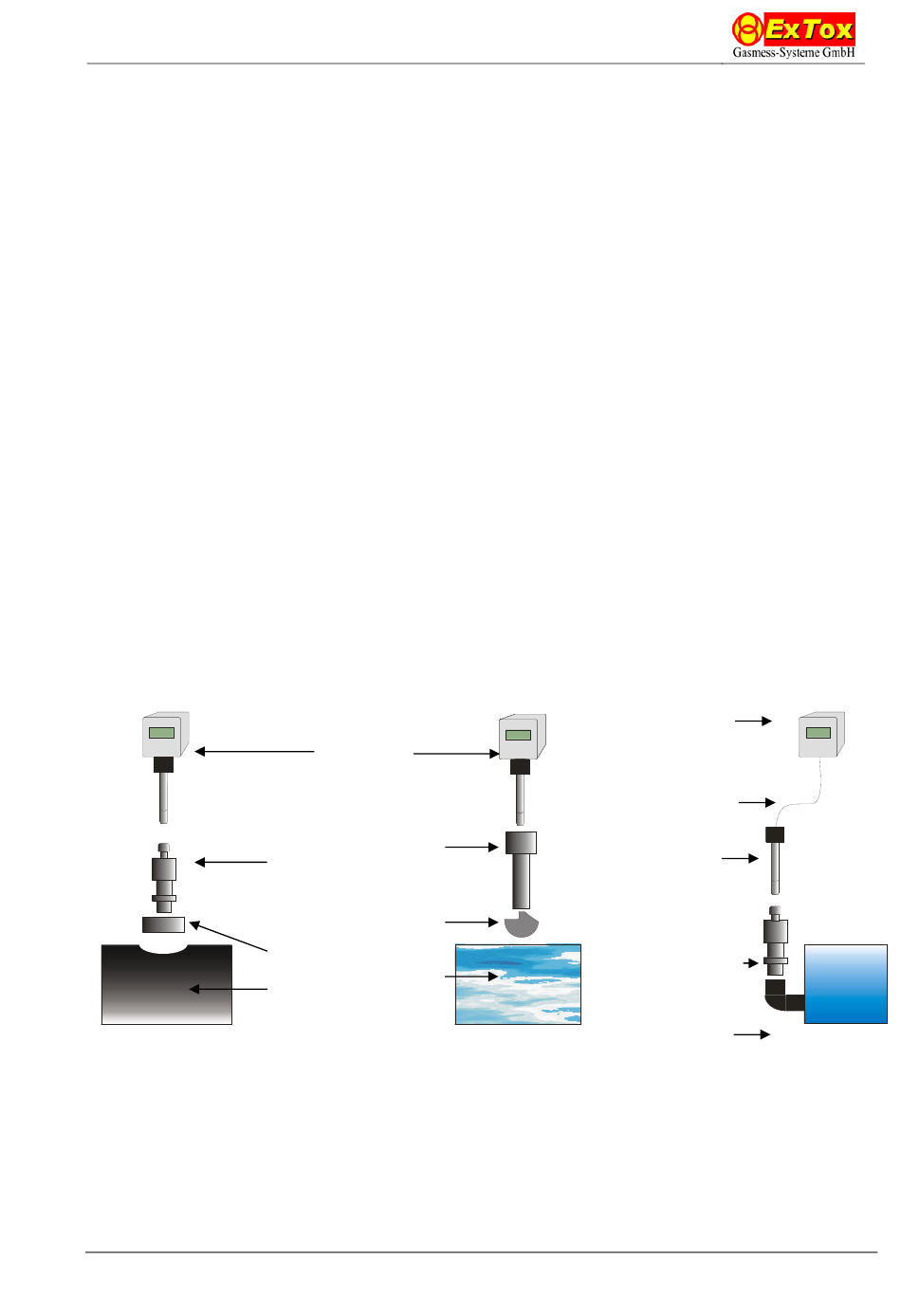

Der Transmitter kann sowohl in geschlossenen Kreisläufen in einem Druckbereich von 0,5 bis
6 bar (höhere Drücke ggf. auf Anfrage), als auch in offenen, drucklosen Systemen, z. B.
Becken oder Kanälen, eingesetzt werden. Der Einbau in Rohrleitungen erfolgt mittels Ein-
schweißstutzen (G 1 1/4 A) und Messadapter, der den Ein- und Ausbau der Elektrode unter
Prozessbedingungen ermöglicht. Zur drucklosen Messung in offenen Becken oder Kanälen
steht eine Eintaucharmatur zur Verfügung.
Rohrleitung
Transmitter
NH3-20-IS
(mit Messumformer ET-F)
Eintaucharmatur
Messadapter
Nasshalte-
schale
Einschweiß-
stutzen VA
Becken/Kanal
Rohrleitung
Offene Becken/Kanäle
Abgesetzter
Messumformer ET-F
009 009 009 009 009 009 009 009 009 009 009
Messleitung
(max. 3 m)
Elektrode
Messadapter
Becken mit
Anschlussmuffe
