Kommunikationseinstellungen; Datenübertragungsformate - Optimedical Opti R Gebrauchsanweisung

3.3.2.9

Kommunikationseinstellungen

3.3.2.9.1 Datenübertragungsformate

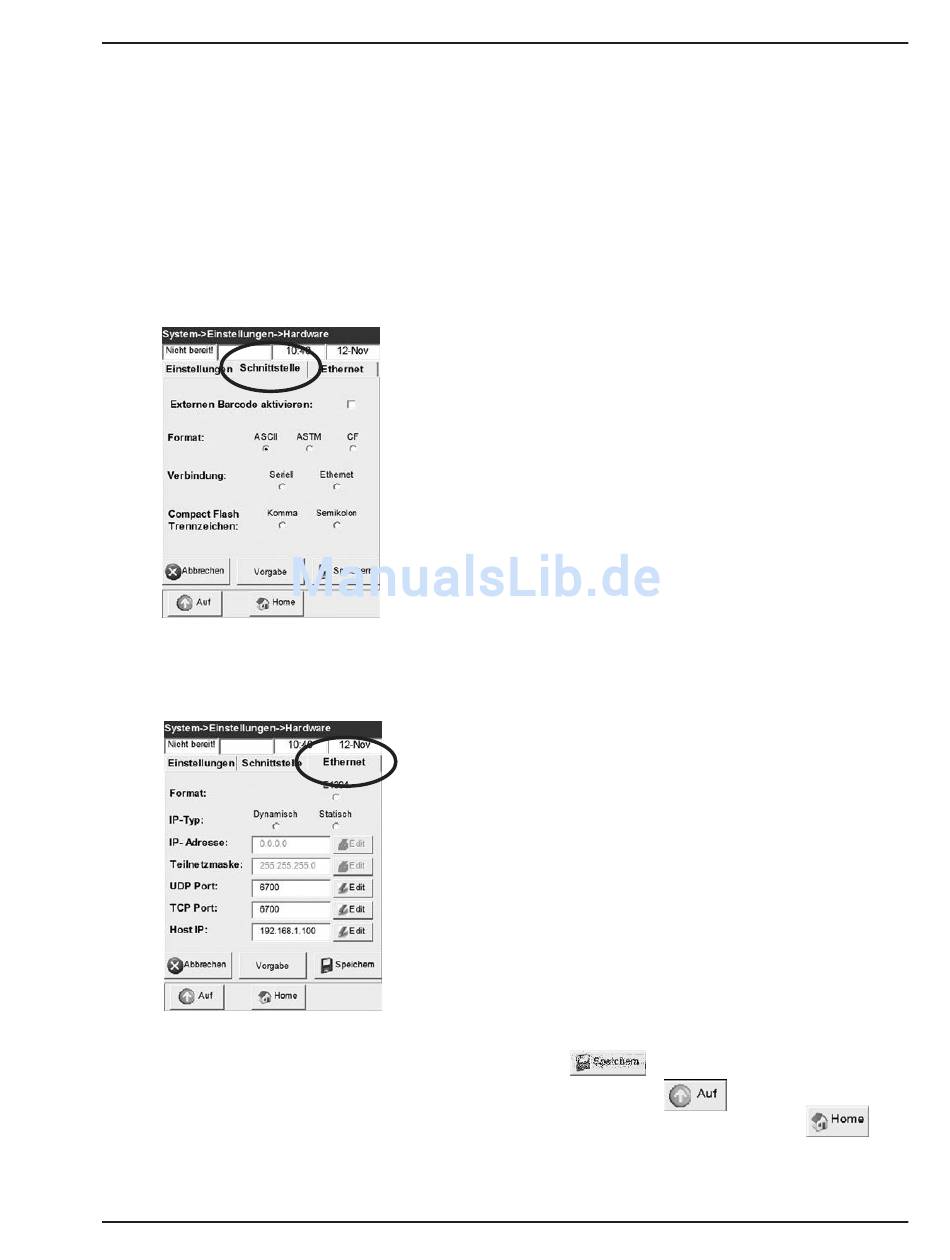

Abb. 3-34 Schnittstelle
Abb. 3-35 Ethernet-Einstelllungen
Gebrauchsanweisung – OPTI R Analysator
3 PROGRAMMIEREN DES GERÄTES
Der OPTI R hat eine standardmäßige serielle RS232-
Schnittstelle mit einer festen Baudrate von 9600 und
einen Ethernet-Anschluss. Diese Anschlüsse können
für Übertragungen im ASCII- und ASTM- Format
konfiguriert werden.
1. In der <Messbereit>-Anzeige wählen Sie
<System-Manager> - <Einstellungen>.
2. Im <System->Einstellungen>-Menü wählen
Sie <Hardware- Schnittstelle>.
3. Das <Schnittstellen>-Menü enthält die
folgenden Optionen (Abb. 3-34):
• <Externen Barcode aktivieren>.
• <Format->ASCII> -
OPTI Medical Standardformat. Der OPTI R
exportiert Datenketten, die mit der internen
Druckausgabe identisch sind.
• <Format->ASTM> -
ASTM-Standardformat mit Handshaking und
Datenformatierung.
• <Format->CF> -
Zum Speichern von Daten
auf einer Compact-Flash-Karte. OPTI Medical
bietet ein Export Kit (BP7140) mit formatierter
Karte, Anweisungen und Kartenleser an. Durch
Wahl der Trennzeichen <Komma> oder
<Semikolon> können Daten leicht an einen
Computer übertragen werden.
• <Verbindung> - <Seriell> oder <Ethernet>.
4. Das <Ethernet>-Menü (Abb. 3-35) wird
zum Konfigurieren der Ethernet-Einstellungen
benutzt: <Format>, <IP-Typ>, <IP-Adresse>,
<Teilnetzmaske>, <UDP Port>, <TCP Port>
und <Host IP>.
5. Akzeptieren Sie die Änderungen durch Drücken
von .
6. Drücken Sie auf
<Einstellungen>-Menü oder auf
Rückkehr in die <Messbereit>-Anzeige.
Daten in leicht zu lesendem
Richtet sich nach dem
zur Rückkehr in das
zur
3-17
