1 EINLEITUNG

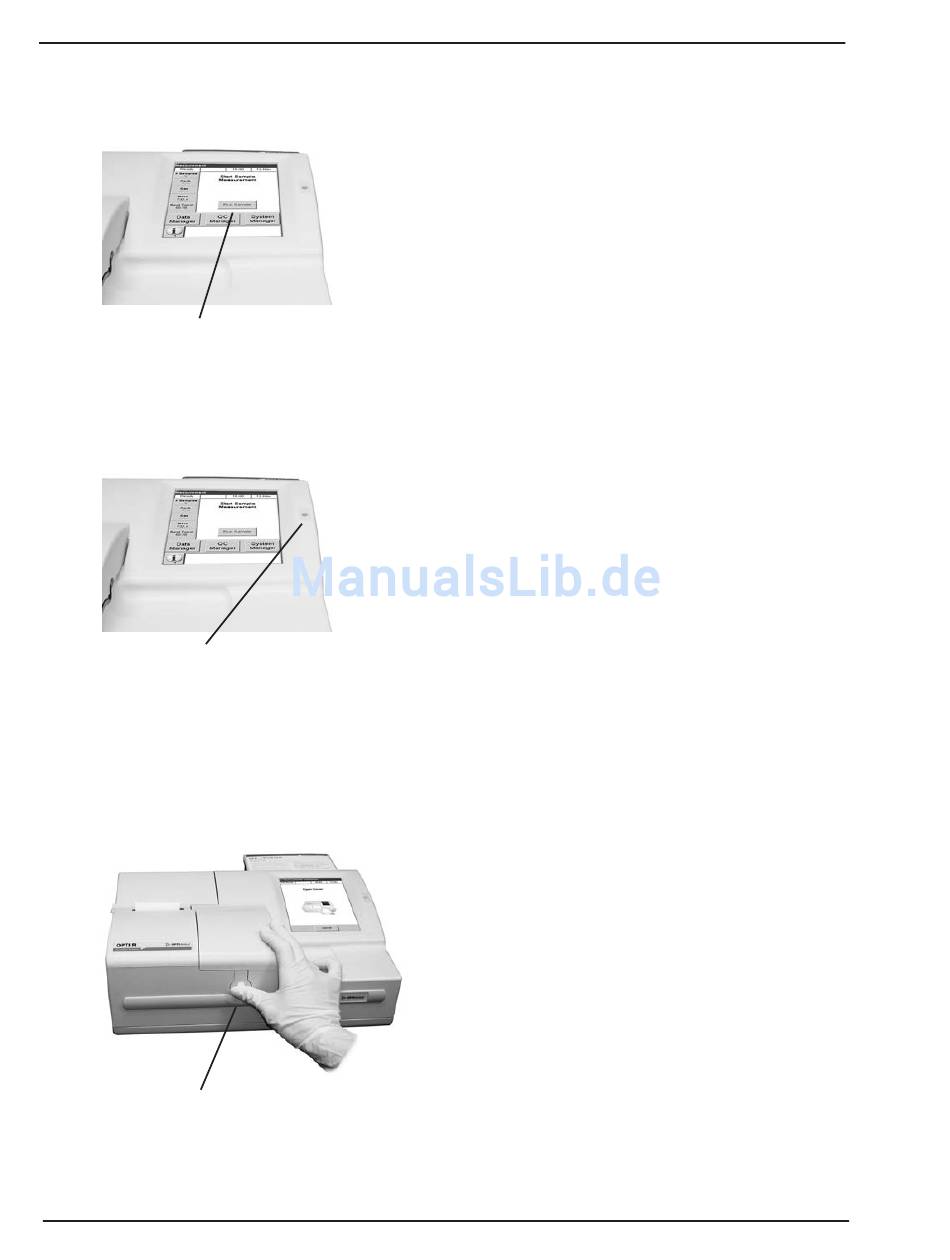

Touch Screen
Abb. 1-2 VGA- und Tastbildschirm

Statusanzeige

Abb. 1-3 Statusanzeige
Probenmesskammer
Abb. 1-4 Öffnen der Messkammerklappe
1-4
Die Aktivitäten des Analysators werden auf einem
VGA-Bildschirm angezeigt. Hier werden die
Aktivitäten des Analysators, Probenergebnisse und
andere wichtige Informationen angezeigt.
Die Kommunikation mit dem Analysator erfolgt
über eine Benutzeroberfläche mit Tastbildschirm
(Touch Screen), mit deren Hilfe alle Funktionen des
Analysators durchgeführt werden können (Abb. 1-2).
Rechts neben der Sichtanzeige befindet sich eine
zweifarbige Statusanzeige (Abb. 1-3). Während des
Betriebs sind die folgenden Anzeigen sichtbar:
• Grünes Licht: Der Analysator ist messbereit.
• Blinkendes Grünes Licht: Das System führt
einen Kalibrier- oder Messvorgang durch.
Die Klappe darf nicht geöffnet werden.
• Rotes Licht: Fehleranzeige, Systemstopp.
• Blinkendes Rotlicht: Das System hat ein
Problem festgestellt und benötigt die Hilfe
des Benutzers, bevor die Messung fortgeführt
werden kann.
Unter der Messkammerklappe befindet sich die
Probenmesskammer für die OPTI R Kassette.
Die Klappe kann durch Hochschieben der
Verriegelung und Drücken der Taste geöffnet werden
(Abb. 1-4).
Im Innern der Messkammer befinden sich mehrere
Leuchtdioden und zwei Infrarot-Laser.
Gebrauchsanweisung – OPTI R Analysator
