7 DIAGNOSTIK UND FEHLERSUCHE
7.2.16 Tastbildschirm (Touch Screen) prüfen

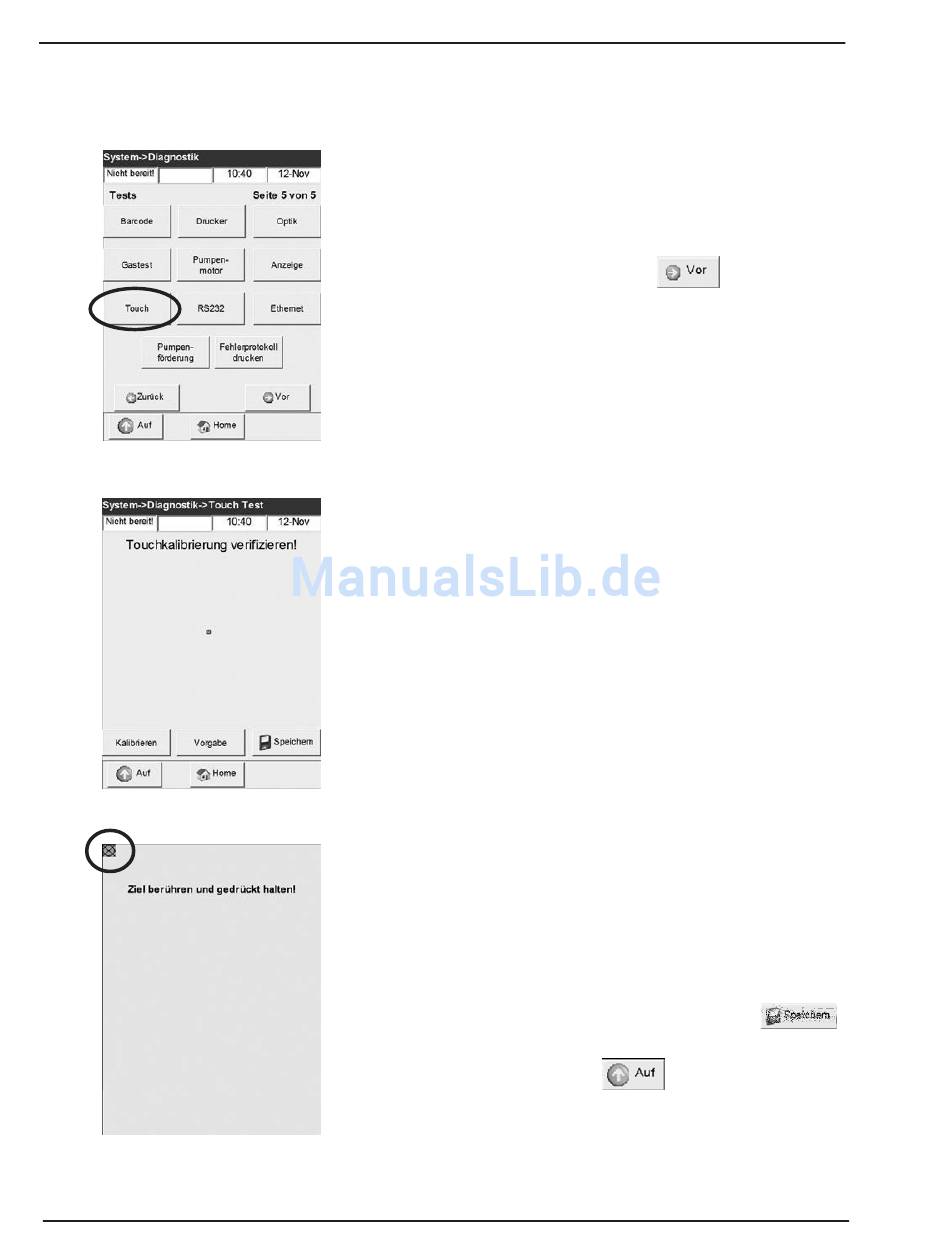

Abb. 7-23 Touch-Test wählen
Abb. 7-24 Touch-Test
Abb. 7-25 Touch-Kalibrierung
7-26
Mit diesem Test wird das einwandfreie
Funktionieren des Tastbildschirms geprüft.
In der <Messbereit>-Anzeige wählen Sie
<System-Manager> - <Diagnostik>.
Drücken Sie wiederholt auf
<Test> -Menü (Seite 5 von 5) aufzurufen.
• Drücken Sie auf <Touch>, um mit dem Test zu
beginnen (Abb. 7-23).
• Bei Berühren des Bildschirms sollte ein Punkt
unter der berührten Stelle erscheinen
(Abb. 7-24).
• Sollte das nicht der Fall sein, drücken Sie auf
<Kalibrieren>.
• Es wird dann ein Kalibrierkreuz am oberen
linken Bildschirmrand angezeigt (Abb. 7-25).
Halten Sie das Zentrum des Kalibrierkreuzes mit
einem Finger, Stift oder spitzen Gegenstand
(z. B. Spritzenadapter) gedrückt, bis dieses
an anderer Stelle des Bildschirms erscheint,
und wiederholen Sie diesen Vorgang an den
verschiedenen Kalibrierpunkten.
HINWEIS: Es sollten keine scharfkantigen
Gegenstände verwendet werden,
da diese den Bildschirm beschädigen
können.
• Nach Abschluss der Kalibrierung auf
drücken.
• Drücken Sie auf
<System>-Menü.
Gebrauchsanweisung – OPTI R Analysator
, um das
zur Rückkehr in das
