7.2.17 RS232-Schnittstelle prüfen

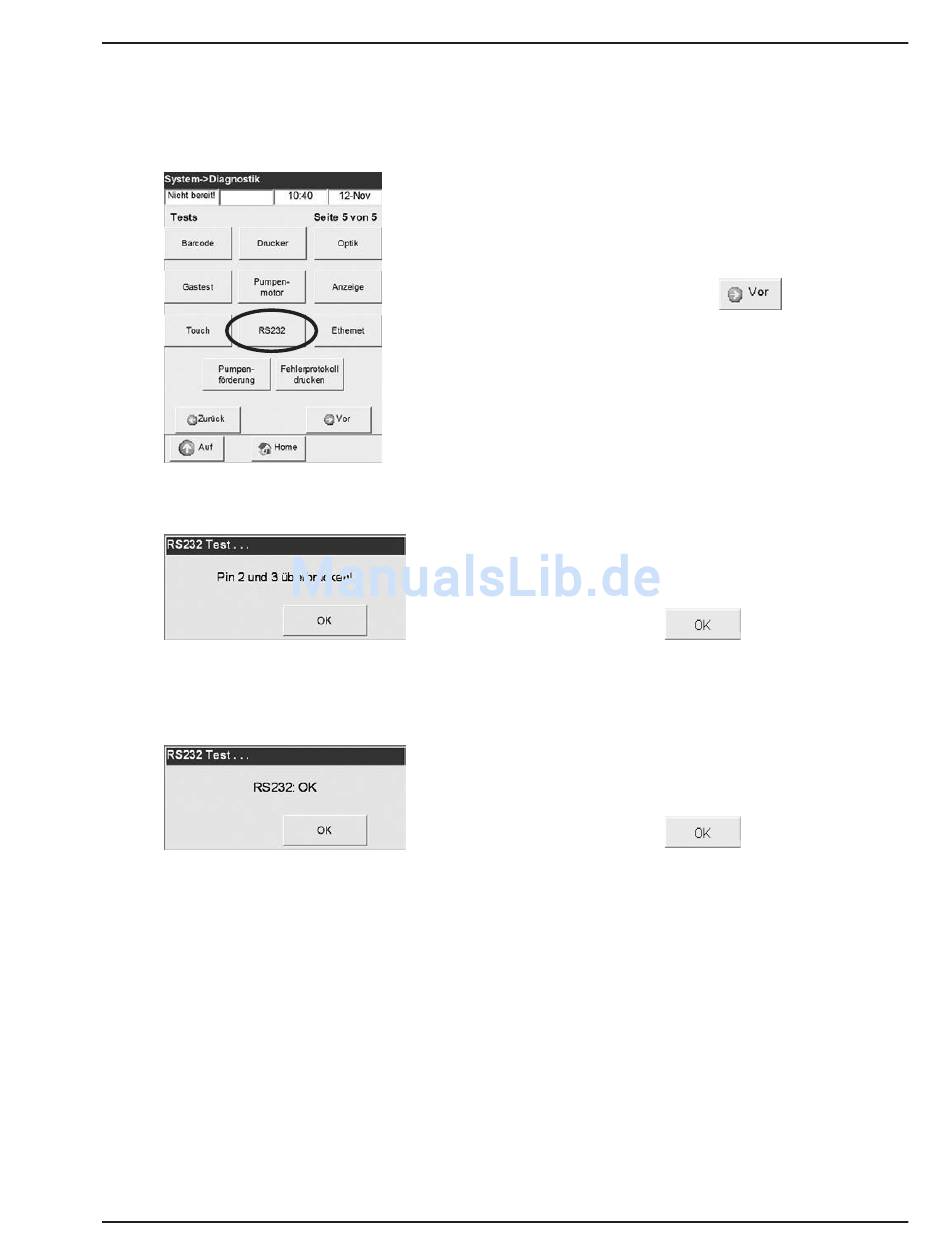

Abb. 7-26 RS232-Schnittstelle
Abb. 7-27 Anschluss 2 und 3
überbrücken
Abb. 7-28 Schnittstellentest OK
Gebrauchsanweisung – OPTI R Analysator
7 DIAGNOSTIK UND FEHLERSUCHE
Mit diesem Test kann die serielle Schnittstelle
geprüft werden.
In der <Messbereit>-Anzeige wählen Sie
<System-Manager> - <Diagnostik>.
Drücken Sie wiederholt auf
<Test> -Menü (Seite 5 von 5) aufzurufen.
• Drücken Sie auf <RS232>, um mit dem Test zu
beginnen (Abb. 7-26).
• Anschluss 2 und 3 (Senden und Empfangen
- siehe Anhang A, S. A-6) müssen überbrückt
werden (Abb. 7-27).
• Drücken Sie auf
eine Testzeile und prüft, ob diese empfangen
wird.
• In der Anzeige erscheint eine <OK> oder
<nicht OK>-Meldung (Abb. 7-28).
• Drücken Sie auf
zur <Tests>-Anzeige zurück.
, um das
und das Gerät sendet
und das Gerät kehrt
