1 EINLEITUNG
Typen- und Seriennummern

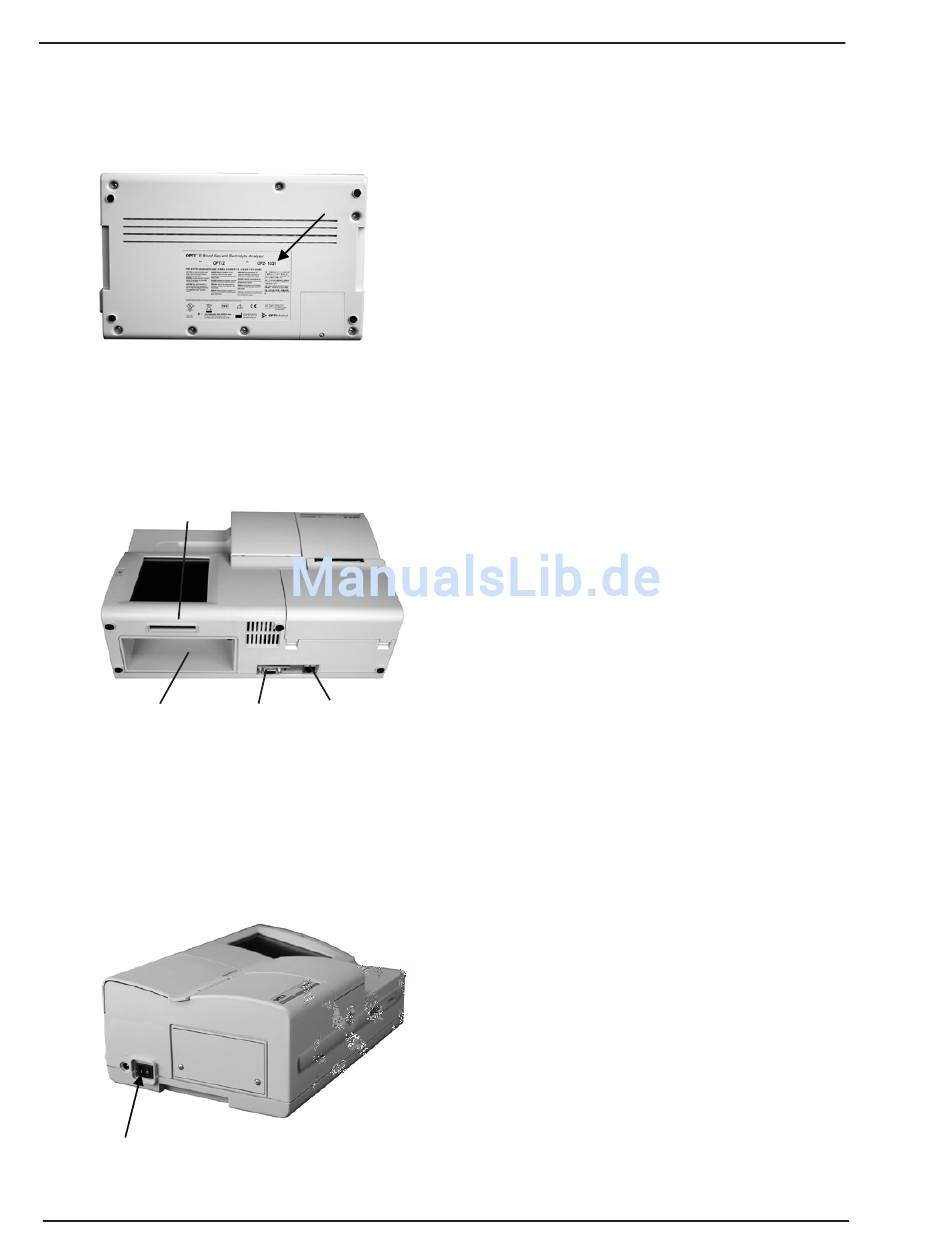

Abb. 1-8 Typen- und Seriennummern
Geräterückseite
CF-Kartenschlitz
Reagenz-
anschluss
Abb. 1-9 Rückansicht
Netzgerätanschlussbuchse
und Geräteschalter
Abb. 1-10 Netzgerätanschlussbuchse und
Geräteschalter
1-6
Ethernet-
RS232-
Anschluss
Anschluss
Die Typen- und Seriennummern befinden sich auf
dem Geräteschild auf der Unterseite des Gerätes.
(Abb. 1-8).
An der Rückseite des Gerätes befinden sich
(Abb.
1-9):
• ein RS232-Schnittstellenanschluss
• ein Ethernetanschluss.
ein Reagenzanschluss mit Sensor, der das
•
Vorhandensein eines Reagenzienpakets feststellt.
Ein Compact Flash-Kartenschlitz für
•
Software-Upgrades und zum Speichern von
Patienten- und QC-Daten in einer CSV-Datei.
Auf der linken Seite des Gerätes befindet sich die
Geräteanschlussbuchse, mit welcher der OPTI
R über ein Netzteil an ein externes Stromnetz
angeschlossen werden kann (Abb. 1-10).
Neben der Anschlussbuchse befindet sich der
Geräteschalter (Abb. 1-10).
HINWEIS: Nach dem Ausschalten des Gerätes
sollte mindestens 30 Sekunden gewartet
werden, bevor das Gerät wieder
eingeschaltet wird.
