Installieren Der Sensorkassette - Optimedical Opti R Gebrauchsanweisung

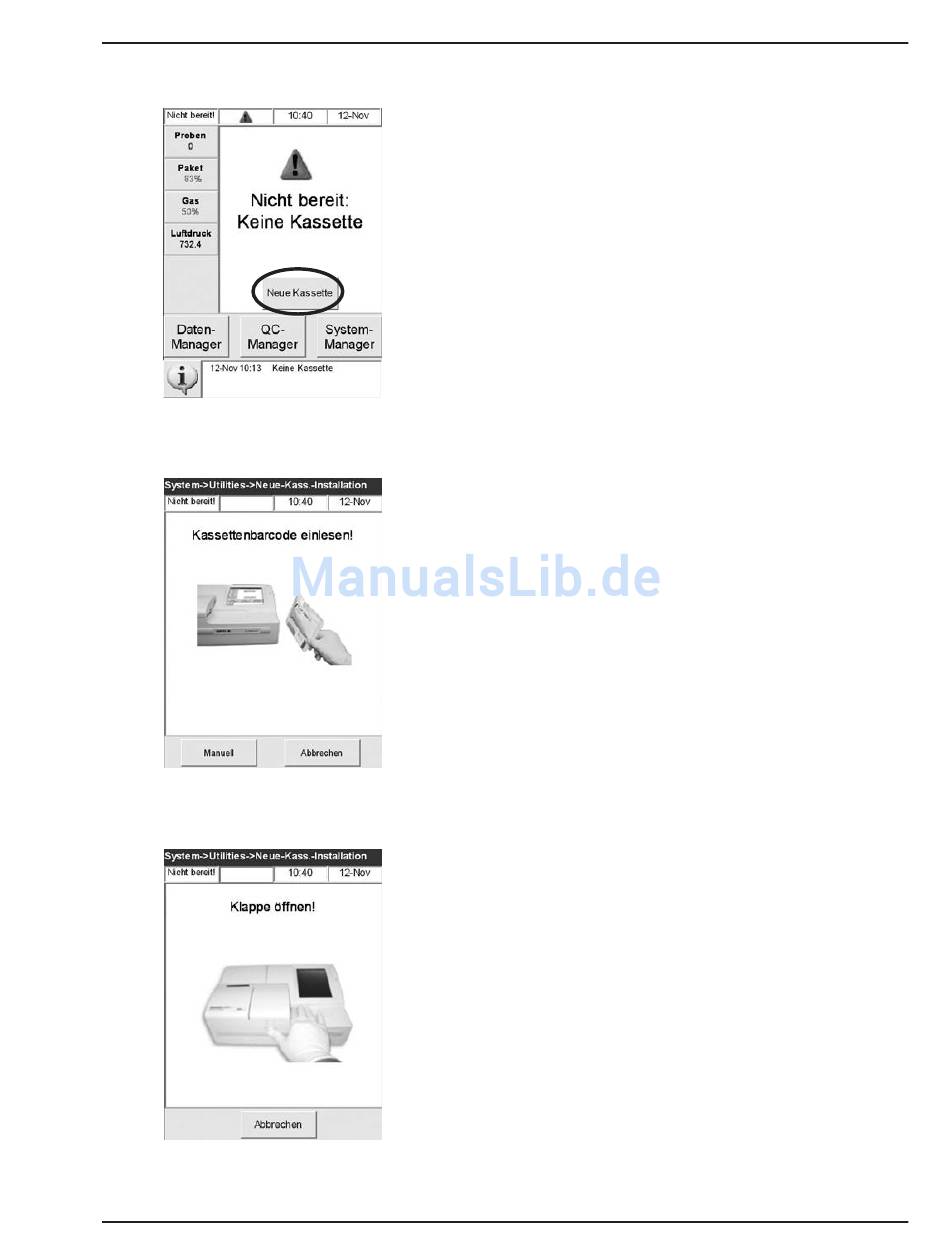

Abb. 2-15 Neue Kassette
Abb. 2-16 Barcode einlesen
Abb. 2-17 Messkammer öffnen
Gebrauchsanweisung – OPTI R Analysator

8. Installieren der Sensorkassette

Nach der Installation der Gasflasche erscheint
die folgende Anzeige (Abb. 2.15)
Drücken Sie <Neue Kassette>.
•
• Nehmen Sie eine Kassettenpackung
und halten Sie den <Barcode A>
in einem Abstand von 5-8 cm vor
den Barcodescanner auf der rechten
Seite des Gerätes zum Einlesen der
Kassetteninformationen
• Die rote Linie des Barcodescanners sollte
den gesamten Barcode abdecken.
• Ein Signalton und eine grüne Statusanzeige
zeigen die Gültigkeit des Barcodes an.
• Eine rote Statusanzeige zeigt einen
ungültigen Barcode an (z.B. Überschreiten
des Kassettenverfallsdatums).
Die Analysatoranzeige gibt detaillierte
Informationen zum Kassettenstatus an (siehe
Kapitel 7, Fehlerdiagnose).
• Drehen Sie dann die Kassettenpackung um
und lesen den <Barcode B>
ein.
• Ein Signalton und eine grüne Statusanzeige
zeigen die Gültigkeit des Barcodes an.
HINWEIS: Wenn der Barcode beschädigt oder
unleserlich ist,
die Schaltfläche <Manuell> und
geben Sie den Barcode mit Hilfe des
numerischen Tastaturfelds ein.
• Öffnen Sie die Messkammerklappe durch
Hochschieben der Verriegelung und
Drücken der Auslösetaste
2 INBETRIEBNAHME
(Abb. 2-16).
in das System
drücken Sie auf
(Abb. 2-17).
2-7
