Taglio di modanature di base (Fig. 19)
Tagli rettilinei a 90º:
Posizionare il pezzo di legno contro il guidapezzo e mantenerlo in
posizione, come illustrato nella Figura 19. Avviare la troncatrice, lasciare
che la lama raggiunga la velocità massima e abbassare il braccio
attraverso il taglio.
ESECUZIONE DI TAGLI DI MODANATURE DI BASE DI FINO A 89 mm (3,5") DI
ALTEZZA IN VERTICALE CONTRO IL GUIDAPEZZO
Posizionare il materiale come illustrato nella Figura 19.
Tutti i tagli dovrebbero essere eseguiti con la parte posteriore della
modanatura contro il guidapezzo e con la parte inferiore della modanatura
contro il banco.
ANGOLO INTERNO
Angolo inclinato di
45° a sinistra
Lato sinistro
Tenere il lato sinistro
del taglio
Angolo inclinato di
45° a destra
Lato destro
Tenere il lato destro
del taglio
I materiali di fino a 89 mm (3,5") di spessore possono essere
tagliati secondo la procedura descritta di sopra. La larghezza
del materiale non può superare 19 mm (0,7").
Taglio di modanature a corona (Fig. 20, 21)
Per fissarle correttamente le modanature a corona devono essere
tagliate con un taglio obliquo composto con estrema precisione.
Le due superfici piane su un determinato pezzo di modanatura a corona
si trovano negli angoli che, se sommati formano un angolo di 90° esatti.
La maggior parte delle modanature a corona, ma non tutte, presenta un
angolo posteriore superiore (la sezione che aderisce al soffitto) di 52° e un
angolo posteriore inferiore (la parte che aderisce alla parete) di 38°.
La troncatrice è dotata di punti di fermo preimpostati del taglio inclinato
a 31,6º a sinistra e a destra per il taglio di modanature a corona
all'angolazione corretta. È inoltre presente una marcatura sulla scala di
regolazione dell'inclinazione per il taglio obliquo a 33,9º.

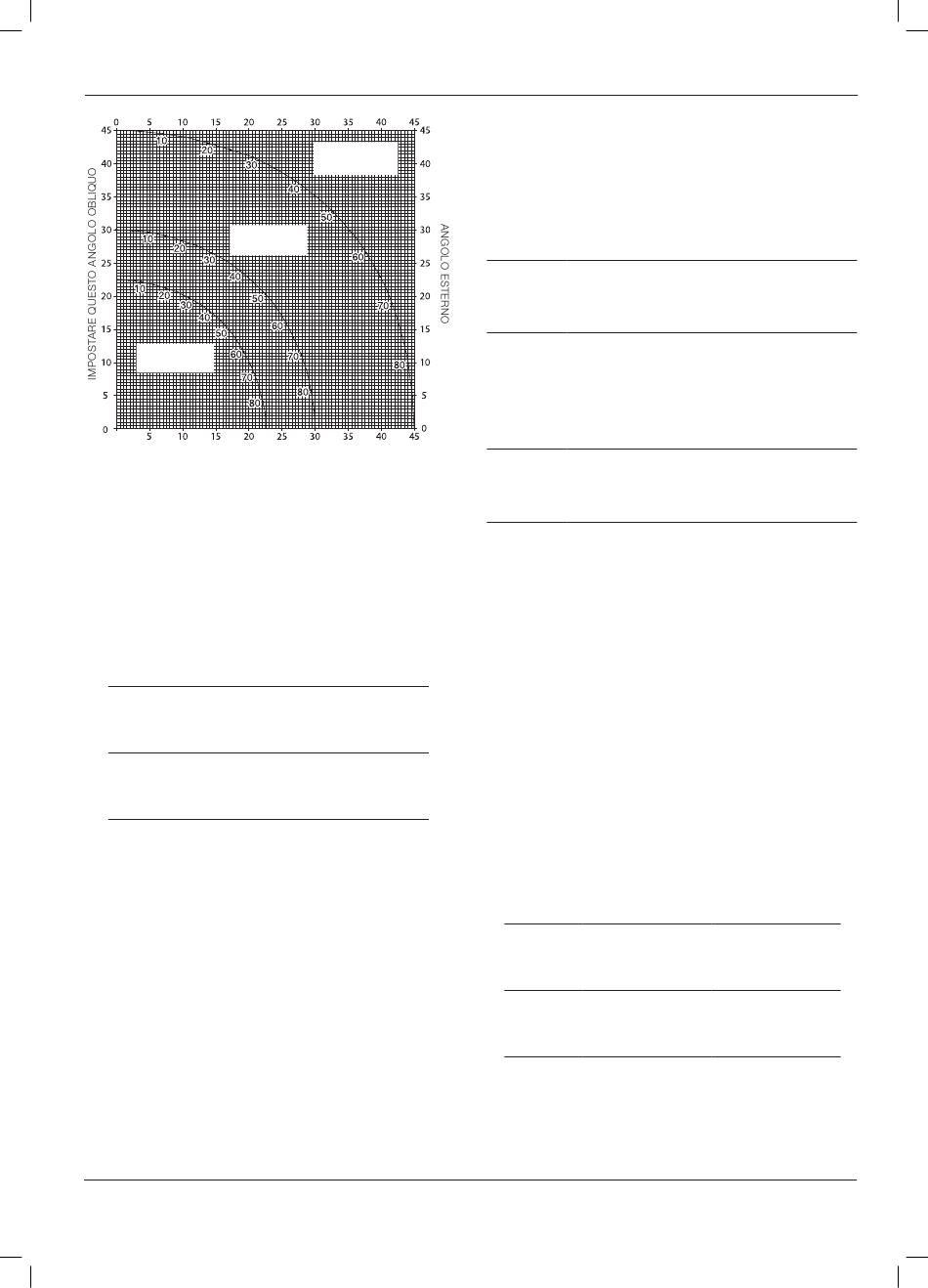

La tabella Impostazioni per taglio obliquo/Tipo di taglio riporta le
impostazioni corrette per tagliare le modanature a corona. (I valori relativi
alle impostazioni per il taglio inclinato e il taglio obliquo sono molto precisi e
non è sempre semplice settarli in modo accurato sulla troncatrice.) Poiché la
maggior parte delle stanze non ha angoli di 90° esatti, si dovrà in ogni caso
eseguire la regolazione di precisione delle impostazioni.
ISTRUZIONI PER IL TAGLIO DI MODANATURE A CORONA POSATE IN PIANO E L'USO
SCATOLA A
DELLE FUNZIONI DI TAGLIO COMPOSTO
QUATTRO LATI
NOTA: quando si impostano gli angoli di taglio inclinato e di taglio obliquo
per tutti i tagli inclinati composti, si ricordi che i valori degli angoli indicati
per le modanature a corona sono molto precisi e difficili da settare in
modo esatto. Poiché le modanature possono spostarsi leggermente con
facilità e in pochissime stanze gli angoli sono esattamente retti, tutte le
impostazioni dovrebbero prima essere provate su modanature di
scarto.
METODO ALTERNATIVO PER IL TAGLIO DI MODANATURE A CORONA
ANGOLO ESTERNO
Posizionare la modanatura nell'angolo tra il guidapezzo (K) e il piano di taglio
(AQ), come illustrato nella Figura 21.
Angolo inclinato di
45° a destra
Il vantaggio di tagliare le modanature a corona utilizzando questo metodo
è che non è richiesto alcun taglio obliquo. È possibile effettuare regolazioni
Tenere il lato sinistro
fini dell'angolo di taglio inclinato senza influire sull'angolo di taglio obliquo.
del taglio
In questo modo, quando si affrontano angoli diversi da 90º, è possibile
Angolo inclinato di
regolare la troncatrice in modo rapido e semplice per tali angoli.
45° a sinistra
ISTRUZIONI PER IL TAGLIO DI MODANATURE A CORONA ANGOLATE TRA IL
Tenere il lato destro
GUIDAPEZZO E LA BASE DELLA TRONCATRICE PER TUTTI I TAGLI
del taglio
Questa troncatrice può tagliare modanature a corona in posizione annidata
di fino a 14 mm x 92 mm (9/16" x 3-5/8").
ESEGUIRE UNA PROVA PRELIMINARE CON MATERIALE DI
SCARTO È DI ESTREMA IMPORTANZA!
1. Posare la modanatura con la superficie posteriore larga appoggiata in
posizione piana sul tavolo della troncatrice (Fig. 20).
2. Le impostazioni riportate sotto si riferiscono a modanature a corona
standard (per gli Stati Uniti) con angoli di 52° e 38°.
IMPOSTAZIONI
ANGOLAZIONE
ANGOLO INTERNO, LATO SINISTRO:
1. Parte superiore della modanatura contro il
33,8° guidapezzo
2. Piano di taglio inclinato settato a 31,62° a destra
3. Tenere l'estremità sinistra del taglio
ANGOLO INTERNO, LATO DESTRO:
1. Parte inferiore della modanatura contro il guidapezzo
33,8°
2. Piano di taglio inclinato settato a 31,62° a sinistra
3. Tenere l'estremità sinistra del taglio
ANGOLO ESTERNO, LATO SINISTRO:
1. Parte inferiore della modanatura contro il guidapezzo
33,8°
2. Piano di taglio inclinato settato a 31,62° a sinistra
3. Tenere l'estremità destra del taglio
ANGOLO ESTERNO, LATO DESTRO:
1. Parte superiore della modanatura contro il
guidapezzo
33,8°
2. Piano di taglio inclinato settato a 31,62° a destra
3. Conservare l'estremità destra del taglio
ESEGUIRE UNA PROVA PRELIMINARE CON MATERIALE DI
SCARTO È DI ESTREMA IMPORTANZA!
1. Posizionare la modanatura nell'angolo tra il guidapezzo (K) e il piano di
taglio (AQ), come illustrato nella Figura 21.
2. Le "parti piatte" angolate sul retro della modanatura devono rimanere
perpendicolari sul guidapezzo e sul banco della troncatrice.
ANGOLO INTERNO
Taglio inclinato di 45°
a destra
Lato sinistro
Conservare il lato
destro del taglio
Taglio inclinato di 45° a
sinistra
Lato destro
Conservare il lato
sinistro del taglio
italiano
TIPO DI TAGLIO
ANGOLO ESTERNO
Taglio inclinato di 45° a
sinistra
Conservare il lato
destro del taglio
Taglio inclinato di 45°
a destra
Conservare il lato
sinistro del taglio
