Wartung
Das NGC-UIT2-ORD-Bedienterminal enthält keine vom Kunden zu
wartenden Komponenten. Kontaktieren Sie im Wartungsfall bzw. zwecks
einer Autorisierungsnummer bitte Ihren nVent Repräsentanten.
Reinigung
Das Touchpanel des NGC-UIT2-ORD Bedienterminals wird mit einem
feuchten oder trockenen Tuch gereinigt. Um Schmutz, Staub und Fett zu
entfernen, kann man zusätzlich einen herkömmlichen Fensterreiniger
auftragen. Verwenden Sie jedoch keine Scheuermittel.
Position
Schalter
Ein
Pull-down
(Werkseitige Voreinstellung) Das
"-"-Signal des RS-485 Netzwerks wird
bei Inaktivität in einen bestimmten
Zustand umgeschaltet.
Pull-up
(Werkseitige Voreinstellung) Das
"+"-Signal des RS-485 Netzwerks
wird bei Inaktivität in einen
bestimmten Zustand umgeschaltet.
Abschlusswiderstand
(Werkseitige Voreinstellung) Das
RS-485-Netzwerk ist mit einem
120-Ohm-Widerstand terminiert.
Reset-Taste
Die Reset-Taste befindet sich an der Unterseite des NGC-UIT2-ORD
Displays. Es ist ein spitzer Gegenstand erforderlich, um die Reset-Taste
zu drücken und die NGC-UIT Software neu hochzufahren.
Deutschland
Tel 0800 1818205
Fax 0800 1818204
salesde@nvent.com
©2018 nVent. Alle Marken und Logos von nVent sind Eigentum von oder lizenziert durch nVent Services GmbH oder seine Tochtergesellschaften.
Alle übrigen Marken sind Eigentum ihrer jeweiligen Inhaber. nVent behält sich das Recht vor, ohne Vorankündigung Änderungen vorzunehmen.
Raychem-IM-H58532-NGCUIT2ORDR-DE-1805
Aus
Das "-"-Signal des RS-485 Netzwerks
wird bei Inaktivität nicht in einen
bestimmten Zustand umgeschaltet.
Das "+"-Signal des RS-485-
Netzwerks wird bei Inaktivität
nicht in einen bestimmten Zustand
umgeschaltet.
Das RS-485-Netzwerk ist nicht
mit einem Abschlusswiderstand
terminiert.
Österreich
Tel +43 (2236) 860077
Fax +43 (2236) 860077-5
info-ntm-at@nvent.com

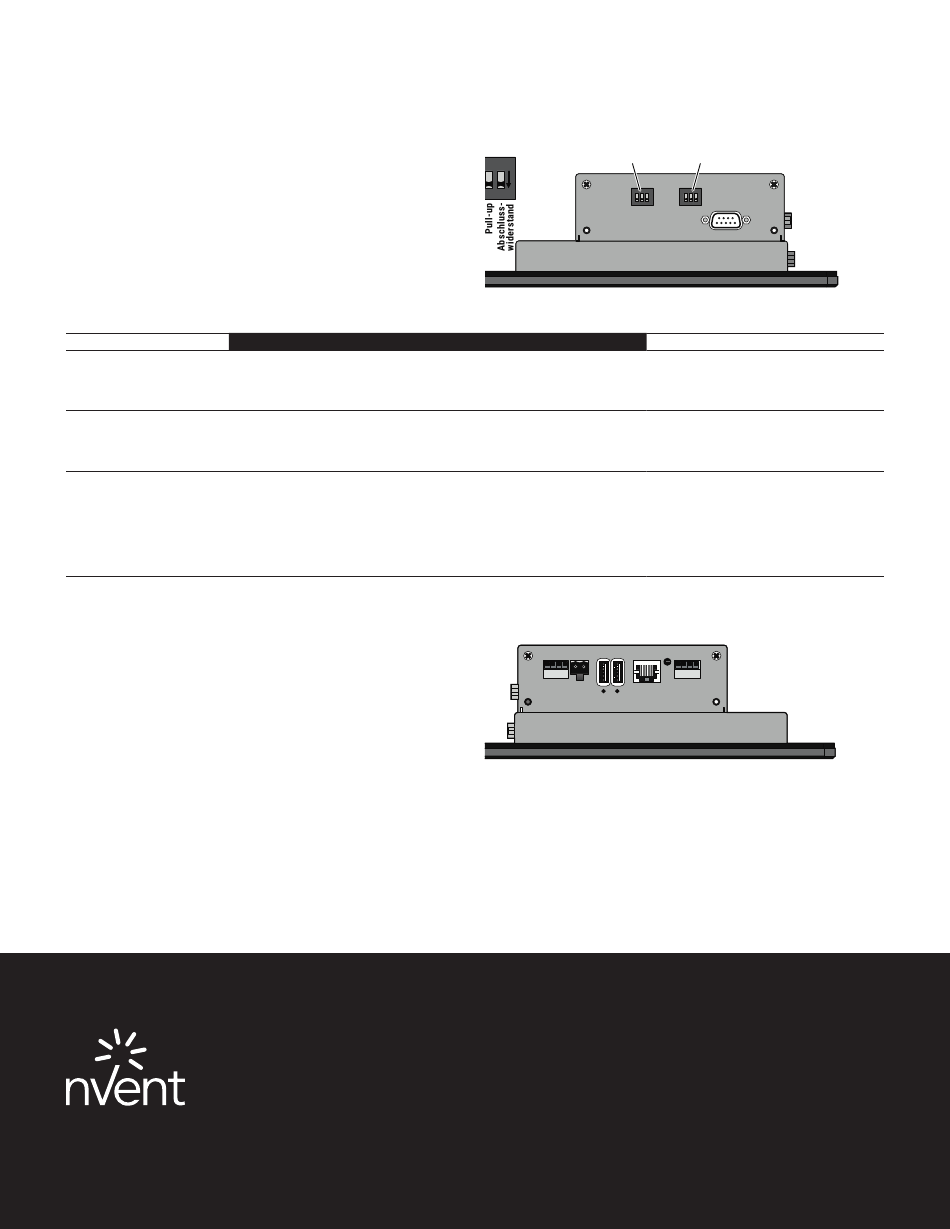

RS-485 Konfigurationsschalter
Die Konfigurationsschalter befinden sich auf der rechten Seite des
NGCUIT2-ORD. Die einzelnen Einstellungen sind in der nachstehenden
Tabelle erläutert.
RS-485-1
3 2 1
Abschluss
EIN
Anmerkungen
Ein Gerät (im Normalfall das NGC-UIT2-
ORD) des RS-485-Netzwerks muss das
"-"-Signal in einen bestimmten Zustand
umschalten.
Ein Gerät (im Normalfall das NGC-UIT2-
ORD) des RS-485-Netzwerks muss das
"+"-Signal in einen bestimmten Zustand
umschalten.
Terminieren Sie jeweils das Gerät
(NGC-UIT2-ORD oder Ähnliches) an
beiden Enden des RS-485- Netzwerks,
es müssen insgesamt zwei Geräte mit
Abschlusswiderstand vorhanden sein.
Sonstige Geräte im Netzwerk dürfen nicht
terminiert werden.
Schweiz/Suisse
Tel 0800 551 308
Fax 0800 551 309
info-ntm-ch@nvent.com
RS-485-2
Abschluss
Reset
