nVent RAYCHEM NGC-UIT2-ORD-R Installationsanleitung Seite 4

Remote user interface terminal für nvent raychem ngc-systeme
Vorschau ausblenden
1
2
3
4
5
6

Werbung

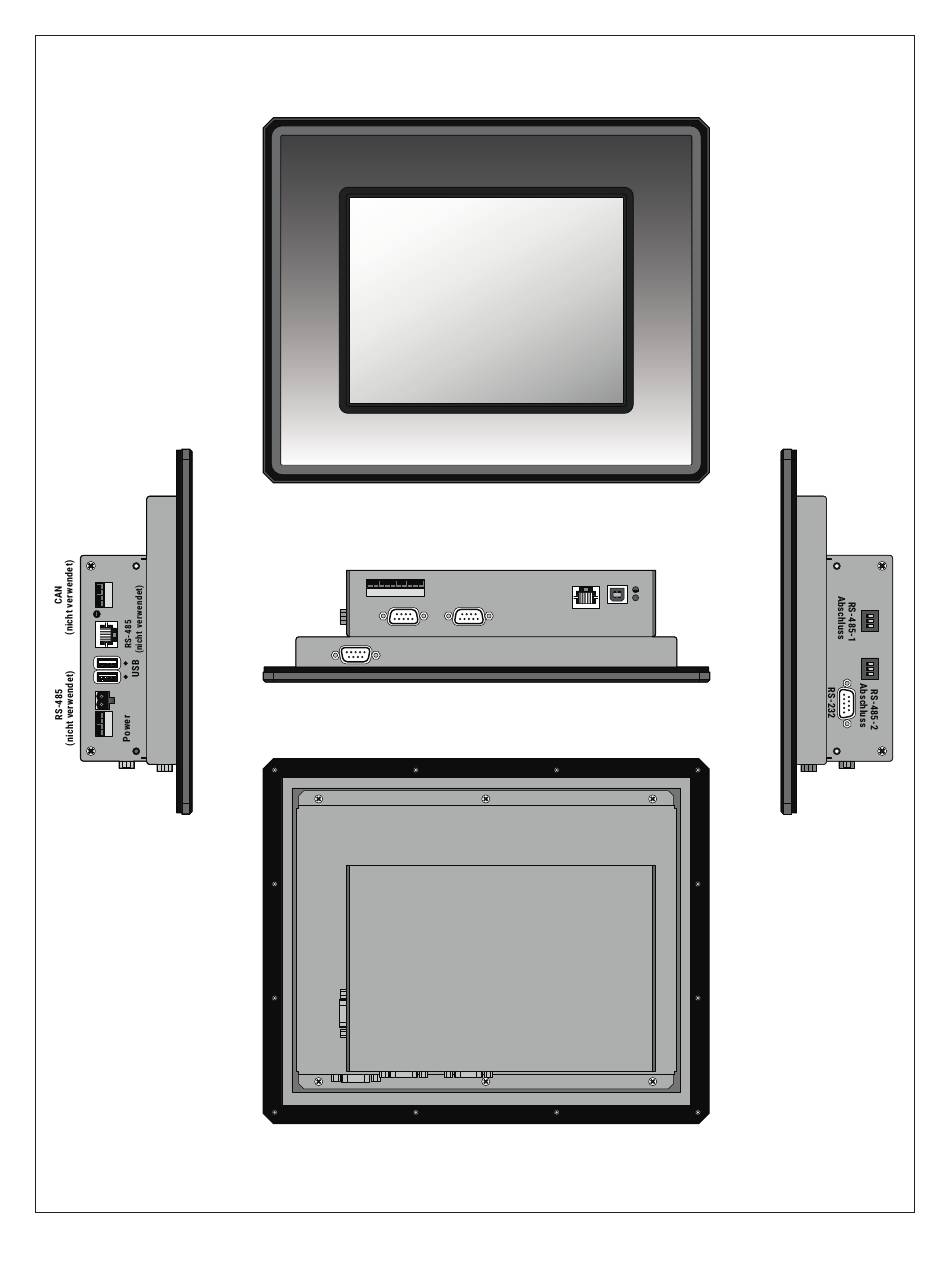

NGC-UIT2-ORD-R Anschlussschema
Vorderansicht
USB-Anschluss
(nicht verwendet)
Open Collector-Ausgänge
Ethernet
RS-485-2
RS-485-1
Debug-Anschluss (nicht verwendet)
Unterseite
Seitenansicht
Seitenansicht
Rückansicht
4 | nVent.com
