Einbau des Gehäuses
Der RAYCHEM NGC-UIT2-ORD-R Regler muss in einem Nicht-
Ex-Bereich innen oder außen installiert werden. Wählen Sie eine
Einbauposition im Innen- oder Außenbereich, in der der Regler vor
Witterungseinflüssen geschützt ist und der Temperaturbereich
-25°C (-13°F) bis 70 °C (158°F) beträgt.
Elektrische Sicherheit
Halten Sie bei Einbau und Wartung des NGC-UIT2-ORD-R Geräts
die Sicherheitsvorschriften für Elektroanlagen ein; im Gerät liegt
Netzspannung an.
2 | nVent.com
12,7 mm
(0.5 in)
298 mm
(11.71 in)
360 mm
(13.21 in)
Rückseite des UIT

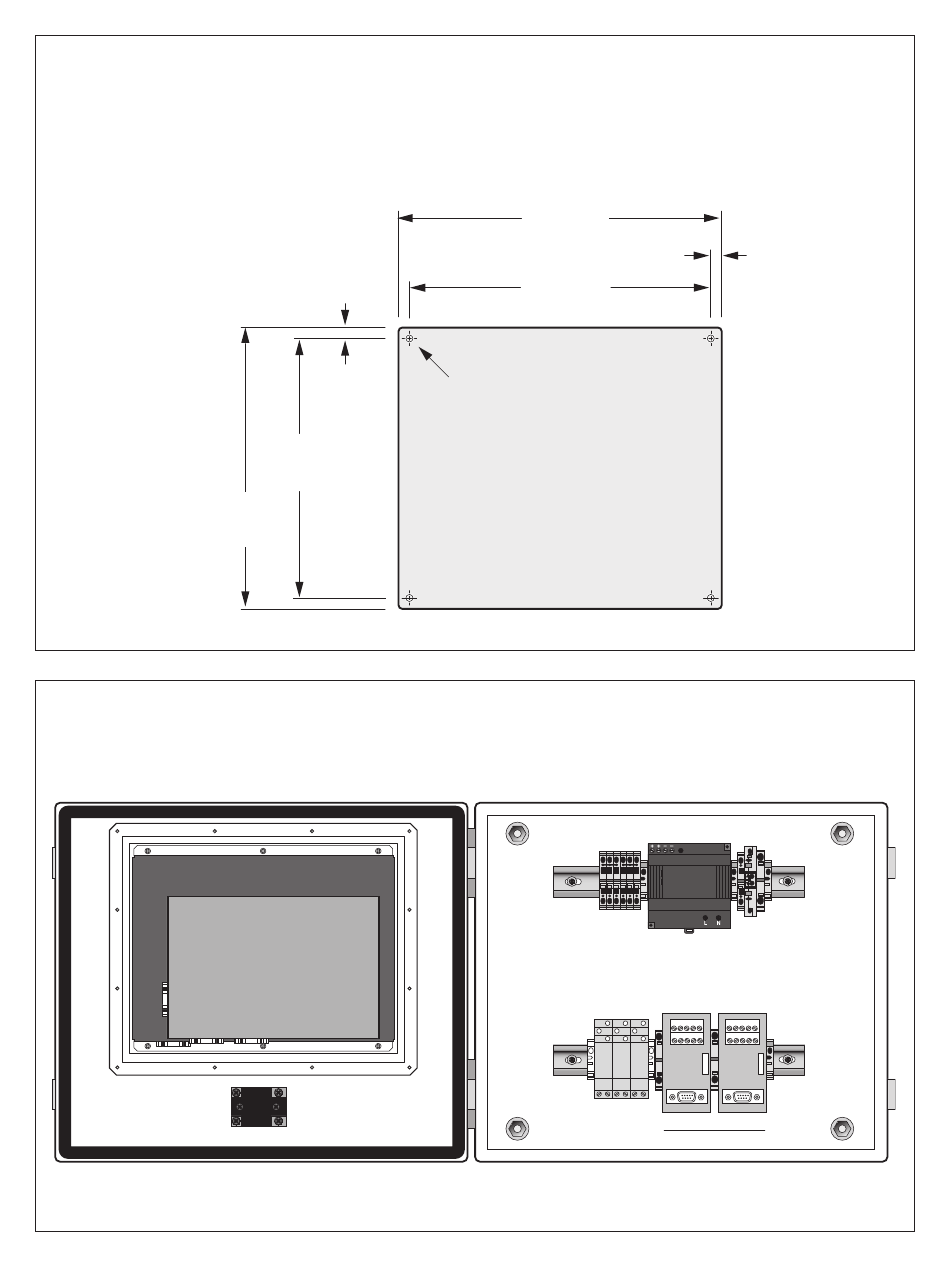

Befestigen Sie das Gehäuse mit vier Schrauben (nicht
beiliegend) an den 5/16-Zoll Gewindebohrungen in den unten
abgebildeten Lochabständen. Achten Sie darauf, dass die
Gummi-Elastomerdichtungen (liegen im RAYCHEM NGC-
UIT2-ORD-R Versandkarton bei) einwandfrei sitzen und die
Befestigungsschrauben abdichten, damit Schutzart IP65 und
NEMA 4 gewährleistet ist.
386 mm
(15.21 in)
348 mm
(13.71 in)
Befestigungsbohrung
(vier Stück)
5/16-Zoll Gewinde
1 2 3
Alarmrelais
12,7 mm
(0.5 in)
Spannungs-
Stromversorgung
eingang
Feld
Remote
RS-485-Ports
