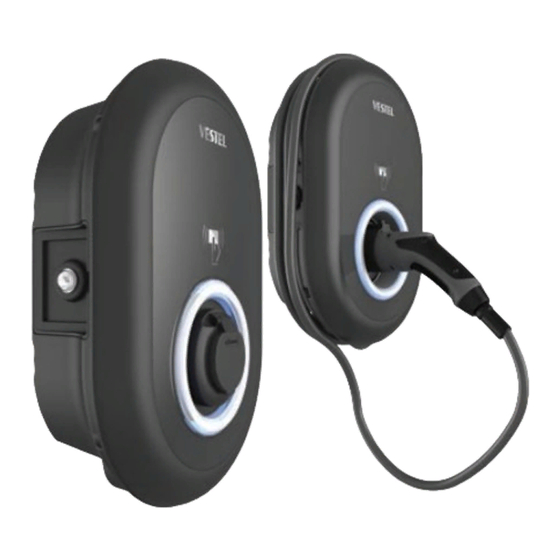

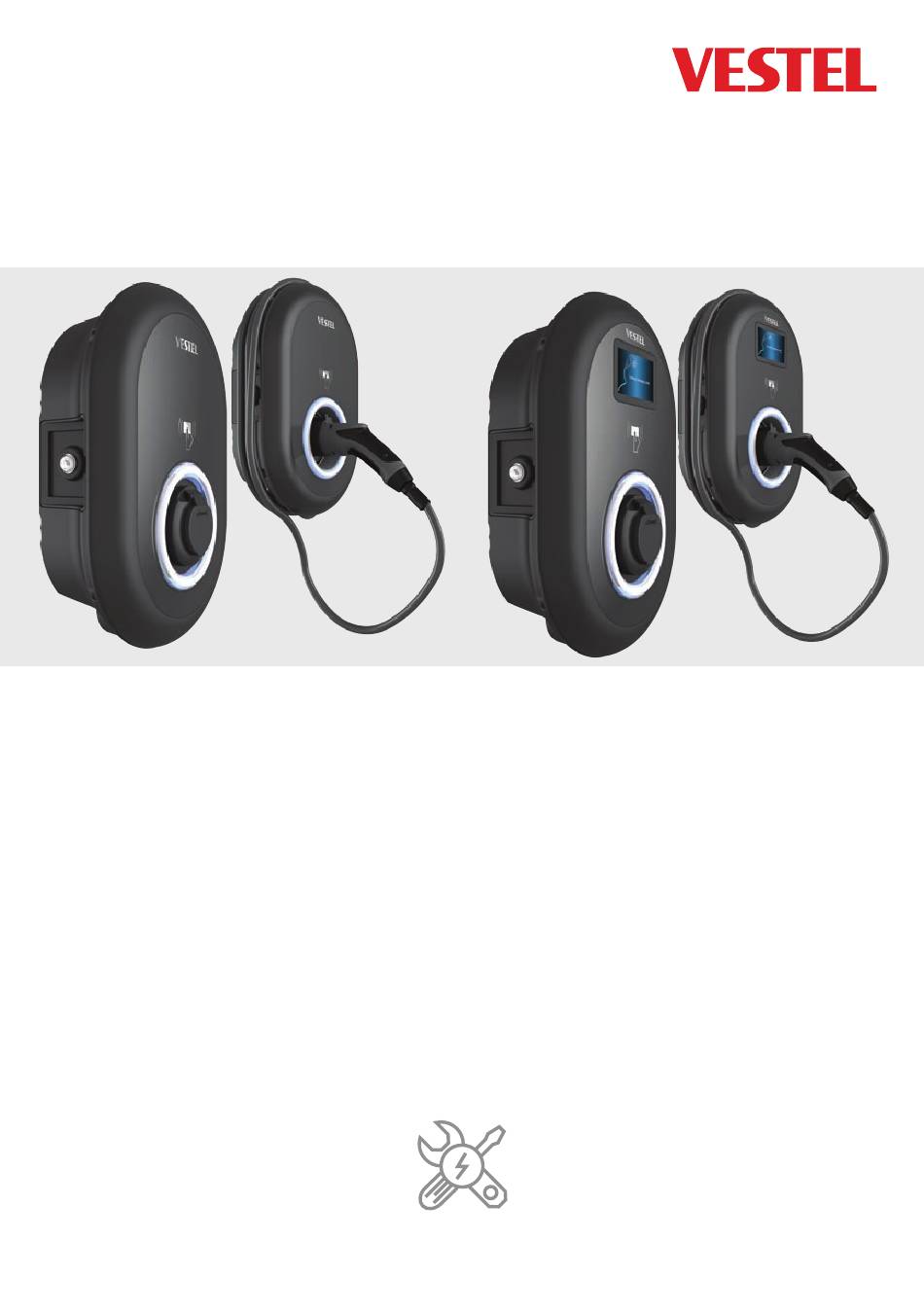

- Seite 1 ELECTRIC VEHICLE CHARGER EVC04 Series Installationsanleitung Installation Guideline Directives d’installation...
-
Seite 2: Inhaltsverzeichnis
2.4- DREIPHASENLADESTATION AC NETZANSCHLUSS........19 2.5 - EINSTELLUNG DES STROMBEGRENZERS..........20 2.6 - DIP-SCHALTER EINSTELLUNGEN............21 2.6.1 - DATENKABELANSCHLUSS............22 2.6.2 - EXTERNE AKTIVIERUNG DER EINGABEFUNKTION....23 2.6.3 - VERRIEGELTE KABELFUNKTION (Modell mit Steckdose)............25 IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 1... - Seite 3 4.7 - ÄNDERUNG DER NETZSCHNITTSTELLEN EINSTELLUNGEN DES GERÄTS...................41 4.8 - ÄNDERUNG DER EINSTELLUNGEN DES GERÄTS IM STANDARDMODUS................43 4.9 - SYSTEMWARTUNG DES GERÄTS............44 BILDSCHIRMABLAUF FÜR FIRMWARE-UPDATES (mit Display-Modelle)........45 IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 2...
-
Seite 4: Sicherheitsinformationen
Um Feuergefahr und die Gefahr von Stromschlägen oder Produktschäden zu verringern, setzen Sie das Gerät weder Regen, Schnee, Gewittern noch sonstigen heftigen Wettererscheinungen aus. Weiterhin darf die Ladestation nicht verschütteten oder spritzenden Flüssigkeiten ausgesetzt werden. IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 3... -
Seite 5: Warnungen Zur Erdungsanlage
Achten Sie darauf, dass das Ladekabel so positioniert, dass niemand darauf treten bzw. darüber stolpern kann und es weder beschädigt oder überdehnt. Ziehen Sie niemals gewaltsam am Ladekabel und beschädigen Sie es nicht mit scharfen Objekten. IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 4... -
Seite 6: Warnhinweise Zur Wandmontage
Das Gerät ist auf die Nutzung in Innerräumen und im Freien ausgelegt. Sollte das Gerät im Freien aufgestellt werden, müssen alle Anschlussvorrichtungen für den Außenbetrieb ausgelegt sein und sachgemäß installiert werden, sodass die vorgeschriebene IP-Schutzart eingehalten wird. IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 5... -
Seite 7: Beschreibung
Leer : Fall-B Anschluss mit normaler Steckdose T2S : Fall-B Anschluss mit verdeckter Steckdose T2P : Fall-C Verbindung mit Typ-2-Stecker T1P : Fall-C Verbindung mit Typ-1-Stecker Gehäuse EVC04 Tabelle-1 IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 6... - Seite 8 2 - MODELL REFERENZEN Die Modellreferenztabelle enthält nicht alle Modellvarianten von EVC04. EVC04-AC11SLD EVC04-AC11SWDA EVC04-AC11SLWDA-T2P EVC04-AC11SLWDA-T2S EVC04-AC22SW EVC04-AC22SW-T2P EVC04-AC22SLDMID EVC04-AC22SWDA EVC04-AC22SLWDA-T2P EVC04-AC22SLWDA-T2S Tabelle-2 IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 7...
-
Seite 9: Allgemeine Informationen
Zugangsabdeckung für Zugangsabdeckung für Fehlerstromschutzgerät(Optional) Fehlerstromschutzgerät(Optional) Steckdose Blindbuchse Produktetikett Ladestecker Kunststoff Bling Flansch Produktetikett Ladestation Ladekabel Kommunikationskabel Ladestation Stopfbuchsenmutter Kommunikationskabel Ladestation Zulauf Stopfbuchsenmutter Stopfbuchsenmutter Ladestation Zulauf Stopfbuchsenmutter IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 8... -
Seite 10: Mid Modelle
1.2 - MID MODELLE Figure.1 Steckdosenmodell mit MID-Meter Informationsanzeige (Optional) RFID Kartenleser Statusanzeige LED MID Meter Anzeige (Optional) Steckdose Produktetikett Ladestation Zulauf Stopfbuchsenmutter Ladestation Kommunikationskabel Stopfbuchsenmutter Kunststoff Bling Flansch IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 9... -
Seite 11: Masszeichnungen
135.0 315.0 177.5 177.5 460.0 101.0 101.0 181.0 181.0 Abbildung-3 2.2 - Modell Mit Display RCCB 135.0 135.0 315.0 177.5 177.5 460.0 101.0 101.0 181.0 181.0 Abbildung-4 IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 10... -
Seite 12: Erforderliche Ausrüstung, Werkzeuge Und Zubehör
RJ45 männlicher Stecker Tabelle-3 2 - EMPFOHLENE WERKZEUGE Bohrer 8mm Schlagbohrmaschine Torx T25 Sicherheits- Volt-Anzeige Wasserwaage schraubendreher Winkelschraubendreheradapter / Spitzer Spreizer Torx T20 Sicherheitsbit RJ45 Crimpwerkzeug Tabelle-4 IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 11... -
Seite 13: Technische Spezifikationen
LTE: B1 (2100 MHz), B3 (1800 MHz), B7 (2600 MHz), B8 (900 MHz), B20 (800 MHz), B28A (700 MHz) WCDMA: B1 (2100 MHz), B8 (900 MHz) GSM: B3 (1800 MHz), B8 (900 MHz) IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 12... -
Seite 14: Sonstige Eigenschaften (Verbundene Modelle)
-35 °C bis 55 °C (ohne direkte Sonneneinstrah- Luftfeuchtigkeit lung) (–25°C zu +50 °C für Modelle mit RCCB ) Höhe 5% - 95% (relative Luftfeuchtigkeit, kein Tau) 0 - 4.000m IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 13... -
Seite 15: Ladestation Installien
1 - BOXINHALT FÜR LADESTATION MIT STECKDOSE UND KABEL 1 Master + 2 Benutzer User RFID Karte Installations- und Benutzerhandbuch ELECTRIC VEHICLE CHARGER ELECTRIC VEHICLE CHARGER USER MANUAL EVC02-AC7GR IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 14... -
Seite 16: Produktinstallationsschritte
Bitte schalten Sie die Ladestation aus Entfernen Sie die Deckelschrauben mit dem Torx T20-Sicher- heits-Winkelschlüssel oder dem rechtwinkligen Schraubendrehe- radapter mit dem Torx T20-Sicherheitsbit. Öffnen Sie die Abdeckung. Abbildung-8 IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 15... -
Seite 17: Wandmontage
Die Installation an der Wand ist für alle Ladestationsmodelle gleich. Lesen Sie vor dem nächsten Schritt (7) die Anweisungen für einphasige oder dreiphasige Kabelverbindungen in den Abschnitten 2.3 oder 2.4. Schlüssel Stromzuführung Schlüssel Datenkabel Abbildung-9 IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 16... -
Seite 18: Um Den Deckel Der Ladestation Zu Schließen, Ziehen Sie Die Zuvor Entfernten
S c h ra u b e n d re h e ra d a p te r m i t d e m To r x T 2 0 - S i c h e r h e i t s b i t a n . Die Montage der Ladestation an der Wand ist jetzt abgeschlossen. IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 17... -
Seite 19: Einphasenladestation Ac Netzanschluss
Ziehen Sie die Schrauben an der Klemmenleiste wie in der Abbildung gezeigt mit einem Anzugsdrehmoment von 2,5 Nm an. Elektrische Anschlussklemme AC-Kabelfarbe AC L1 (Braun) AC Nullleiter (Blau) Erde (Grün-Gelb) Tabelle-5 IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 18... -
Seite 20: Dreiphasenladestation Ac Netzanschluss
Ziehen Sie die Schrauben an der Klemmenleiste wie in der Abbildung gezeigt mit einem Anzugsdrehmoment von 2,5 Nm an. Elektrische Anschlussklemme AC-Kabelfarbe AC L3 (Grau) AC L2 (Schwarz) AC L1 (Braun) AC Nullleiter (Blau) Erde (Grün-Gelb) Tabelle-6 IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 19... -
Seite 21: Einstellung Des Strombegrenzers
32 A 40 A 10 A 10 A 13 A 13 A Tabelle-8 16 A 16 A 3- Phase 20 A 25 A 30 A 32 A Tabelle-7 IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 20... -
Seite 22: Dip-Schalter Einstellungen
Kurze Beschreibungen der DIP-Schalter-Pin-Einstellungen finden Sie in der folgenden Tabelle. PIN Nummer Beschreibung Pin -1 Reserviert Pin -2 Externe Eingabefunktion aktivieren Pin -3 Kabelverriegelungsfunktion (nur für Steckdosenmodelle) Pin-4-5-6 Leistungsoptimierung (erfordert optionales Zubehör) Tabelle-9 IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 21... -
Seite 23: Datenkabelanschluss
Führen Sie das Kabel durch die Öffnungen der RCCB-Gehäuselöcher. Um schließlich die Kabel auf der Hauptplatine anzuschließen, überprüfen Sie die folgenden Abschnitte in 2.6 und 2.7 je nach über die zu verwendende(n) Funktion(en). IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 22... -
Seite 24: Externe Aktivierung Der Eingabefunktion
Befindet sich die externe Entspannung (RL) im leitenden Zustand (geschlossen), kann die Ladestation das Elektrofahrzeug nicht laden. Sie können potentialfreie Eingangssignale wie oben gezeigt anschließen (siehe Abbildung-17). Siehe Abschnitt 2.6.1 - Datenkabelverbindung. IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 23... - Seite 25 Abbildung-18 Kabelansch- Kabelfarbe luss 1 (CN2-1) Grün 2 (CN2-2) Grün + Weiß grün Tabelle-10 IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 24...
-
Seite 26: Verriegelte Kabelfunktion
Öffnen Sie die vordere Abdeckung der Steckdose Schalten Sie die Ladestation ein. Das Kabel wird und stecken Sie das Ladekabel in die Steckdose. gesperrt und die Ladestation verhält sich wie ein Kabelmodell. Tabelle-11 IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 25... -
Seite 27: Leistungsoptimierer
Die letzten 3 DIP-Schalterstifte (4,5,6) entsprechen Binärziffern des maximalen Stromwerts, wie in der folgenden Tabelle 12 gezeigt. Wenn sich 4, 5, 6 Pins in der AUS-Position befinden, ist die Leistungsoptimiererfunktion deaktiviert. DIP-Schalterpositionen Stromgrenzwert Leistungsoptimierer deaktiviert Tabelle-12 IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 26... - Seite 28 Abschnitt 2.6.2 - STP-Verbindung. 11-12: A-B (COM) Modbus-Verbindung über RS485 für einhasige Ladestationsmodelle. Siehe Abschnitt 2.6.2 - STP-Verbindung. Die entsprechende Platinenverdrahtung der Leistungsoptimierer-Verbindungen kann wie folgt vorgenommen werden: IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 27...
-
Seite 29: Kabelanschluss
Abbildung-22 Kabelansch- Kabelfarbe Beschreibung luss 6 (CN20-2) Weiß Blau A (COM) 5 (CN20-1) Blau B (COM) Tabelle-13 IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 28... -
Seite 30: Schweissrelaiskontakte
Das Arbeitsstrom-Auslösemodul ist mechanisch mit dem RCCB (oder MCB) am Sicherungskasten der Ladestation verbunden. Das Blockschaltbild, das am Sicherungskasten der Ladestation verwendet werden muss, ist unten dargestellt. IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 29... - Seite 31 Imax <0,5A) Arbeitsstrom RCCB -Auslöse- EVSE oder Modul Abbildung-24 Siehe Abschnitt 2.6.1 - Datenkabelverbindung. Abbildung-25 Kabelansch- Kabelfarbe luss 3 (CN1-1) Orange 4 (CN1-2) Orange + Weiß Orange Tabelle-14 IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 30...
-
Seite 32: Zurück Auf Werkseinstellungen
Schalten Sie die erste Position des DIP Schalters, der sich auf der Smartcard des Ladege- räts befindet, wie in Abbildung 28 dargestellt, um. Danach schalten Sie das Ladegerät bitte IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 31... -
Seite 33: Einstellung Des Ethernet Anschlusses Des Ladegeräts Auf Statische Ip Im Standalone Nutzungsmodus
Die Ladestation setzt den Ethernet Port statisch auf die Adresse 192.168.0.10 und die Subnetzmaske wird auf 255.255.255.0 gesetzt. Umschalten Abbildung.29 Wenn der Ethernet Anschluss des Ladegeräts im DHCP Modus eingestellt werden muss, sollte dies über die Webconfig Schnittstelle ausgeführt werden. IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 32... -
Seite 34: Web Config Ui Aktivieren / Deaktivieren
3.1 - OCPP ÜBER ZELLULARES NETZWERK ANSCHLIESSEN Setzen Sie die Micro SIM Karte in den SIM Kartensteckplatz des Zellenmoduls ein, wie in der unteren Abbildung gezeigt. Abbildung-31 IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 33... -
Seite 35: Ocpp Über Ethernet Verbinden
Sie 8 einzelne Adern haben. ten Anordnung in der folgenden Reihenfolge an: weiß/orange, durchgehend orange, weiß/ grün, durchgehend blau, weiß/blau, durchge- hend grün, weiß/braun, festes braun. IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 34... - Seite 36 Drahtenden gekürzt sind, desto besser wird ordnungsgemäße Crimpung sicherzustellen. Ihre endgültige Steckverbindung. Umbau abgeschlossen. Stecken Sie den RJ45-Stecker wie in der folgenden Abbildung gezeigt in die Buchse. CN13 Tabelle-15 IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 35...
-
Seite 37: Inbetriebnahme
Sie sollten Ihrem PC im 192.168.0.254 Netzwerk eine statische IP Adresse zuweisen, was bedeutet, dass die IP Adresse in einem Bereich zwischen 192.168.0.1 und 192.168.0.254 liegen sollte. IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 36... -
Seite 38: Ui Web Konfiguration Mit Browser Öffnen
Administration Password auf der Registerkarte System Maintanence ändern. Abbildung.34 4.3 - PASSWORT FÜR DIE ANMELDUNG ÄNDERN Wenn Sie auf die Schaltfläche " Change Password " klicken, werden Sie auf die Seite "Change Password" weitergeleitet. IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 37... -
Seite 39: Hauptseite
Die Hauptseite enthält allgemeine Informationen zum Gerät: Softwareversionen, Verbindungsschnittstelle und IDs Sie können auch die Sprache ändern und sich mit den Schaltflächen in der oberen rechten Ecke der Seite von der Webkonfiguration abmelden IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 38... -
Seite 40: Änderung Der Allgemeinen Einstellungen Des Geräts
Derzeit ist die einzige verfügbare OCPP Version OCPP 1.6, daher wird sie als Standard ausgewählt. Die Adresse des Zentralsystems und die Id der Ladestelle sind Pflichtfelder zum Speichern dieser Seite. IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 39... - Seite 41 Seite nicht auf die Hauptseite umgeleitet werden soll, daher sollten Sie Ihre Werte überprüfen. Abbildung.39 Wenn Sie Änderungen vornehmen und diese nicht speichern, bevor Sie diese Seite verlassen, wird die folgende Warnung angezeigt. IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 40...
-
Seite 42: Änderung Der Netzschnittstellen Einstellungen
"Network Mask", "Default Gateway" und "Primary DNS" obligatorisch. Wenn Sie WLAN als aktiviert festlegen, sind "SSID", "Passwort" und "Sicherheit" obligatorisch. Sie sollten alle Felder in geeigneten Formaten ausfüllen. Mobiltelefon Abbildung.41 IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 41... - Seite 43 Abbildung.42 WLAN Abbildung.43 Wenn Sie fertig sind, klicken Sie auf die Schaltfläche " Save ". IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 42...
-
Seite 44: Im Standardmodus
Aufladen genügt ein Stecker. Wählen Sie den Modus "Smart", um den Smart Modus zu aktivieren. Wenn Sie mit der Modusauswahl fertig sind, klicken Sie auf die Schaltfläche „Speichern“. Abbildug.44 Abbildung.45 IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 43... -
Seite 45: Systemwartung Des Geräts
Sie auf die Schaltfläche "Upload" klicken. Nachdem die Datei hochgeladen wurde, können Sie auf die Schaltfläche „ Update „ klicken, um das Firmware Aktualisierung zu starten. Abbildung.47 IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 44... -
Seite 46: Bildschirmablauf Für Firmware-Updates (Mit Display-Modelle)
Nach Abschluss des Firmware Aktualisierung wird Ihr Ladegerät automatisch neu gestartet. Sie können den neueste Firmware Version Ihres Ladegeräts über die UI Webconfig Benutzeroberfläche auf der Hauptseite. Abbildung.48 BILDSCHIRMABLAUF FÜR FIRMWARE-UPDATES (mit Display-Modelle) Abbildung.49 IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 45... - Seite 47 File klicken und die Sicherungsdatei hochladen. Das System akzeptiert nur die .bak Dateien. Abbildung.50 In SYSTEM RESET Seite, können Sie Soft Reset und Hard Reset durchführen, indem Sie auf die Schaltflächen klicken. Abbildung.51 IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 46...
- Seite 48 Das neue Passwort muss mindestens 1 Kleinbuchstaben, 1 Großbuchstaben, 1 numerisches Zeichen und mindestens 6 Zeichen enthalten. Alle Angaben sind obligatorisch. Abbildung.52 In FACTORY DEFAULT CONFIGURATION Seite, können Sie das Gerät auf die Werkseinstellungen zurücksetzen. Abbildung.53 IG v7.3.0 2020 © 2020 Vestel - Alle Rechte vorbehalten Deutsch - 47...
- Seite 49 2.6 - DIP SWITCH SETTINGS................20 2.6.1 - DATA CABLE CONNECTION..........21 2.6.2 - EXTERNAL ENABLE INPUT FUNCTIONALITY....22 2.6.3 - LOCKED CABLE FUNCTION (Model with Socket)....24 2.6.4 - POWER OPTIMIZER (REQUIRES OPTIONAL ACCESSORIES)................25 IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 1...
- Seite 50 4.7 - CHANGE NETWORK INTERFACES SETTINGS OF THE DEVICE.....39 4.8 - CHANGE STANDALONE MODE SETTINGS OF THE DEVICE.....41 4.9 - MAKING SYSTEM MAINTANENCE OF THE DEVICE........42 FIRMWARE UPDATE SCREEN FLOW (With Display Models).............43 IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 2...
-
Seite 51: Safety Information
flammable vapors. It should not be located in a recessed area or below floor level. This device is intended only for charging vehicles not requiring ventilation during charging. IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 3... -
Seite 52: Ground Connection Warnings
IP rating on the unit. IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 4... -
Seite 53: Description
Blank : Case-B Connection with normal socket T2S : Case-B Connection with shuttered socket T2P : Case-C Connection with Type-2 plug T1P : Case-C Connection with Type-1 plug Cabinet EVC04 Table-1 IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 5... - Seite 54 2 - MODEL REFERENCES Model reference table does not include all model variants of EVC04. EVC04-AC11SLD EVC04-AC11SWDA EVC04-AC11SLWDA-T2P EVC04-AC11SLWDA-T2S EVC04-AC22SW EVC04-AC22SW-T2P EVC04-AC22SLDMID EVC04-AC22SWDA EVC04-AC22SLWDA-T2P EVC04-AC22SLWDA-T2S Table-2 IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 6...
-
Seite 55: General Information
Plastic Bling Flange Charging cable Charging station Charging station communication cable gland nut communication cable gland nut Charging station supply inlet Charging station supply inlet gland nut gland nut IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 7... -
Seite 56: Mid Models
RFID Card Reader Status indicator LED MID Meter Display (Optional) Socket Outlet Product Label Charging station supply inlet gland nut Charging station communication cable gland nut Plastic Bling Flange IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 8... -
Seite 57: Dimensional Drawings
135.0 315.0 177.5 177.5 460.0 101.0 101.0 181.0 181.0 Figure-3 2.2 - With Display Model RCCB 135.0 135.0 315.0 177.5 177.5 460.0 101.0 101.0 181.0 181.0 Figure-4 IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 9... -
Seite 58: Required Equipment, Tools And Accessories
Torx T25 Security Volt Indicator Water Level Screwdriver Flathead Screwdriver (Tip Right Angle Screwdriver Adapter / Pointed Spudger width 2.00-2.5 mm) Torx T20 Security Bit RJ45 Crimping Tool Table-4 IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 10... -
Seite 59: Technical Specifications
OTHER FEATURES (Connected Models) Diagnostics Diagnostics over OCPP WebconfigUI Software Update Remote software update over OCPP WebconfigUI update Remote software update with server AUTHORIZATION RFID ISO-14443A/B and ISO-15693 IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 11... -
Seite 60: Mechanic Specifications
-35 °C to 55 °C (without direct sunlight) Humidity (–25°C to +50 °C for RCCB equipped models) 5% - 95% (relative humidity, no dew) Altitude 0 - 4,000m IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 12... -
Seite 61: Installing Charge Station
1 - BOX CONTENTS FOR CHARGING STATION WITH SOCKET AND CABLE 1 Master + 2 User RFID Card Installation and User Guide ELECTRIC VEHICLE CHARGER ELECTRIC VEHICLE CHARGER USER MANUAL EVC02-AC7GR IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 13... -
Seite 62: Product Installation Steps
Please power off the charging station mains supply Remove the cover screws with Torx T20 security L-Wrench or Right Angle Screwdriver Adapter using Torx T20 Security Bit. Open the cover. Figure-8 IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 14... -
Seite 63: Wall Mount Installation
Before next step (7), Please check the instructions for Single Phase or Three Phase cable connections in sections 2.3 or 2.4. Wrench AC Mains Cable Wrench Data cable Figure-9 IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 15... - Seite 64 To close the cover of the charging station, tighten the cover screws that you removed before with Torx T20 Security L-Wrench or Right Angle Screwdriver Adapter using Torx T20 Security Bit. Mounting the charging station on wall is now finished. IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 16...
-
Seite 65: Single Phase Charging Station Ac Mains Connection
Tighten the screws on the terminal block as shown in the image with the tightening tourqe of 2.5Nm. Electric Terminal AC Cable Color AC L1 (Brown) AC Neutral (Blue) Earth (Green-Yellow) Table-5 IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 17... -
Seite 66: Three Phase Charging Station Ac Mains Connection
Tighten the screws on the terminal block as shown in the image with the tightening tourqe of 2.5Nm. Electric Terminal AC Cable Color AC L3 (Grey) AC L2 (Black) AC L1 (Brown) AC Neutral (Blue) Earth (Green-Yellow) Table-6 IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 18... -
Seite 67: Adjusting Current Limiter
40 A 32 A 40 A 10 A 10 A Table-8 13 A 13 A 16 A 16 A 20 A 25 A 30 A 32 A Table-7 IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 19... -
Seite 68: Dip Switch Settings
Brief descriptions of the DIP switch pin settings can be found in below table. Pin Number Description Pin-1 Reserved Pin-2 External Enable Input Functionality Pin-3 Locked Cable Function (only for socket models) Pin-4-5-6 Power Optimizer (Requires Optional Accessories) Table-9 IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 20... -
Seite 69: Data Cable Connection
Insert the cable through the RCCB housing holes. Finally, to connect the wires on mainboard, check the following sections in 2.6 and 2.7 depending on the function(s) to be used. IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 21... -
Seite 70: External Enable Input Functionality
If the external relaxy (RL) is in conducting state (closed), the charging station will not be not be able to charge the electric vehicle. You can connect potential free input signals as shown in above circuitry (see figure-17). See section 2.6.1-Data Cable Connection. IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 22... - Seite 71 Figure-18 Cable Terminal Cable Color 1 (CN2-1) Green 2 (CN2-2) Green + White Green Table-10 IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 23...
-
Seite 72: Locked Cable Function (Model With Socket)
Turn on the power to your charging station. The the charging cable to the socket outlet. cable becomes locked and the charging station starts behaving as a cable model. Table-11 IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 24... -
Seite 73: Power Optimizer
When 4, 5, 6 pins are in OFF position, power optimizer functionality is disabled. DIP Switch Positions Current Limit Value Power Optimizer Disabled Table-12 IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 25... - Seite 74 11-12: A-B (COM) Modbus connection over RS485 for single phase charging station models. (See section 2.6.2- STP Connection) Related board wiring of Power Optimizer connections can be made as shown below: IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 26...
- Seite 75 Figure-22 Cable Terminal Cable Color Description 6 (CN20-2) White Blue A (COM) 5 (CN20-1) Blue B (COM) Table-13 IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 27...
- Seite 76 The circuitry block diagram that must be used at the fuse box of the charging station is shown below. Power Supply (Vmáx <50Vac Imax <0,5A) Shunt RCCB EVSE Trip Module Figure-24 IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 28...
-
Seite 77: Factory Reset
You must push the button on HMI board shown in figure-26 for factory reset. When you hold the button for 5 seconds user configuration will be reset to factory configuration. (e.g OCPP config, Network Config will be back to factory configuration.) Figure-26 IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 29... - Seite 78 The first RFID card which is registered within this 60 seconds of duration will be the new master RFID card. Please follow instructions to register RFID user card which is used during charging process. IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 30...
-
Seite 79: Setting Ethernet Port Of Charger To Static Ip In Standalone Usage Mode
figure 30. If you want to disable the WebConfig UI, third position of dipswitch should be in “ON“ position as shown in figure 30. Toggle Figure.30 IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 31... - Seite 80 Strip off approximately 1 inch of the cable’s cable you’re terminating, to ensure that the jacket, using a modular crimping tool or a ends of the conducting wires are even. UTP cable stripper. IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 32...
- Seite 81 final plug-in connection will be. Termination is complete. IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 33...
-
Seite 82: Commissioning
In order to access Web Config UI, first you need to connect your PC and EV charger to the same ethernet switch or connect EV charger to your PC directly. Figure.32 IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 34... -
Seite 83: Open Web Config Ui With Browser
Default username = admin Default password = admin You can change password with Change Password Button in login page or Administration Password section in the System Maintanence tab. Figure.34 IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 35... -
Seite 84: Change Password For Login
You can also change the language and log out of the web config with the buttons in the upper right corner of the page. IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 36... -
Seite 85: Change General Settings Of The Device
For now, the only available OCPP version is OCPP 1.6, so it will be selected as default. The Central System Address and Charge Point Id are mandotary fields for saving this page. IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 37... - Seite 86 Figure.39 Also if you make changes and you don’t save them before the leaving that page, you will see the warning as shown below. IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 38...
-
Seite 87: Change Network Interfaces Settings Of The Device
Gateway” and “Primary DNS” spaces are mandatory. If you set Wi-Fi as enabled, “SSID”, “Password” and “Security” are mandatory. You should fill all spaces in suitable formats. CELLULAR Figure.41 IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 39... - Seite 88 Figure.42 WLAN Figure.43 When you finish it, click “Save” button. IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 40...
- Seite 89 Select “Autostart” mode to allow charging without the need for authorization. It will be enough to plug to start charging. Select “Smart” mode to activate smart mode. If you are done with mode selection, click “Save” button. Figure.44 Figure.45 IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 41...
-
Seite 90: Making System Maintanence Of The Device
In FIRMWIRE UPDATE Page, you can upload the firmware update file from your PC by clicking “Upload” button. After the file is uploaded, you can click “Update” button to start the firmware update. Figure.47 IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 42... - Seite 91 1- Firmware update is sent and devices uploads it. 2- When devices software is in updating status. 3- After 5 second screen turns back to opening screen. 4- Connect charging cable. IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 43...
- Seite 92 Restore Config File button and upload the backup file. The system only accepts the .bak files. Figure.50 In SYSTEM RESET Page, you can make Soft Reset and Hard Reset by clicking the buttons. Figure.51 IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 44...
- Seite 93 New password must contain at least 1 lowercase letter, 1 uppercase letter, 1 numeric character and minimum 6 characters. All spaces are mandatory. Figure.52 In FACTORY DEFAULT CONFIGURATION Page you can make factory reset to the device. Figure.53 IG v7.3.0 2020 © 2020 Vestel - All rights reserved English - 45...
- Seite 94 50528119 Im Service- oder Garantiefall kontaktieren Sie uns bitte über: Telefon: 089 211 29 999 (Deutschland) 0800 29 78 52 (Österreich) eMail: service.evc@vestel-germany.de (alle Länder) Unsere Garantiebedingungen für EV-Charger finden Sie unter: http://vestel-germany.de/de/page/service...
