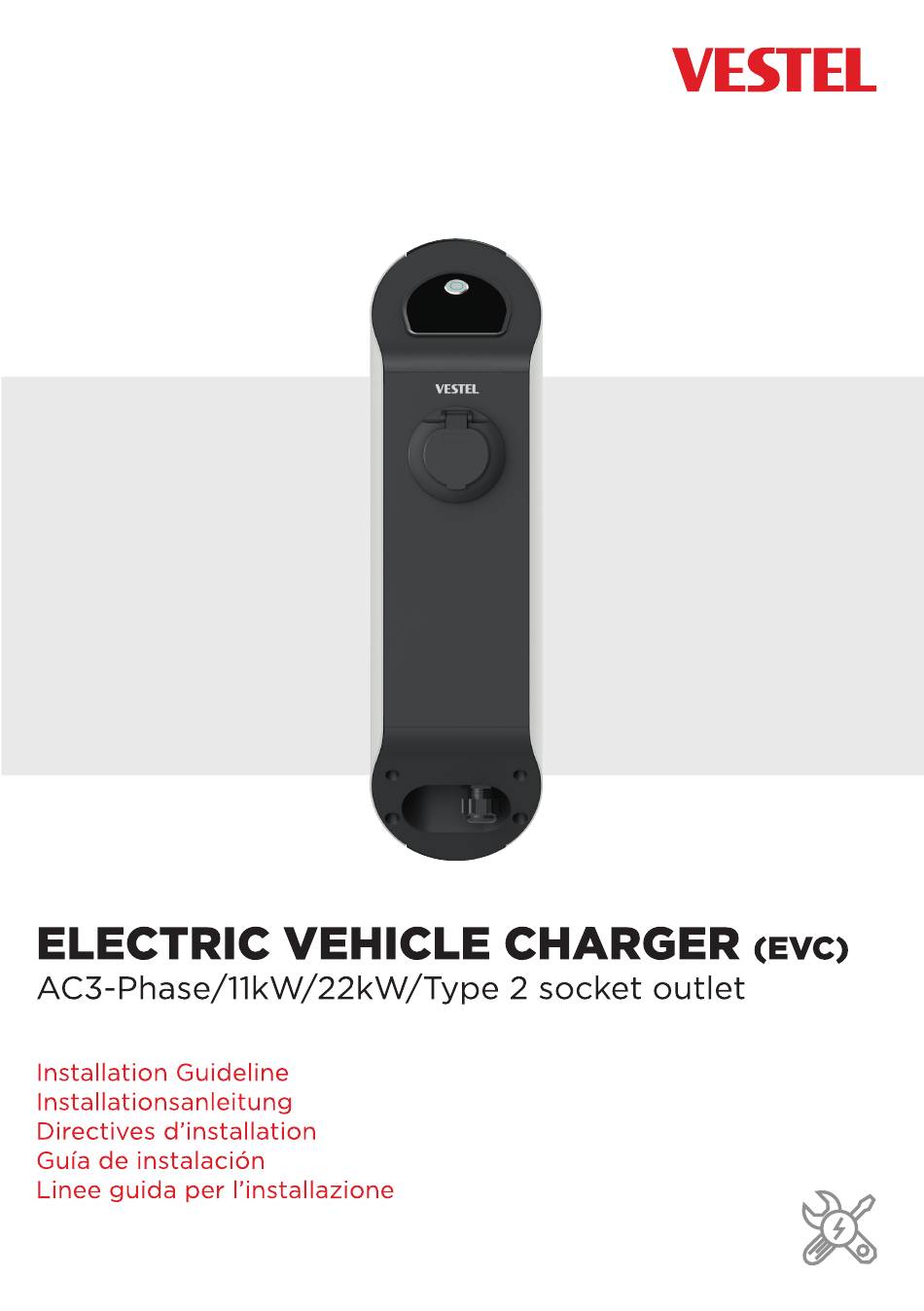

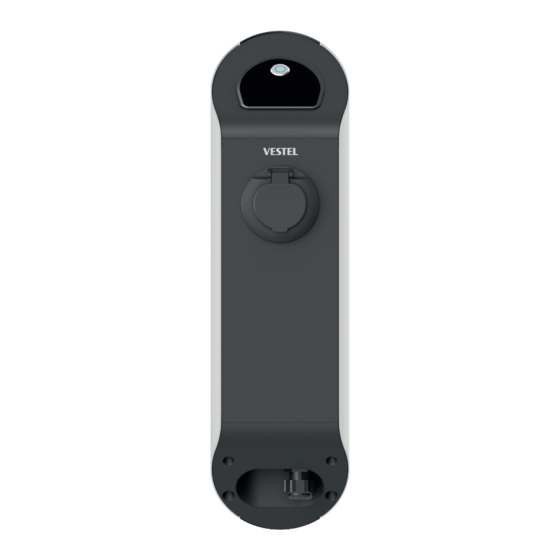

- Seite 1 Connected OCPP 1.6...
-
Seite 13: Sicherheitshinweise
1) WARNUNG: Elektroschock- oder Verletzungsgefahr. Schalten Sie die Stromversorgung an der Wechselstromseite oder am Lastzentrum aus, bevor Sie das EV-Ladegerät an die Stromversorgung anschließen. 2) Auf der Wechselstromseite des Vestel EV-Ladegeräts müssen die folgenden Schutzschalter-, Fehlerstromrelais- und Wechselstromkabelkombination je nach Modell verwendet werden. -
Seite 14: Warnungen Zur Wandmontage
WARNUNGEN ZUR WANDMONTAGE 1) Sie müssen diese Erklärungen lesen, bevor Sie Ihre Ladestation an die Wand installieren. 2) Montieren Sie die Ladestation nicht an einer Decke oder an einer geneigten Wand. 3)Installieren Sie die Ladestation nicht in der Nähe von Heizgeräten. 4)Verwenden Sie die angegebenen Wandbefestigungsschrauben und anderes Zubehör. - Seite 15 Montageschritte 1- Entfernen Sie die untere Abdeckung und die Wandhalterung wie in der Abbildung unten gezeigt. M5*15 SCREW-T25 Anzugsdrehmoment: 4 Nm ± 0,5 Nm Abbildung 1 2- Montieren Sie die Wandhalterung mithilfe der Wasserwaage an der Wand, wie in der folgenden Abbildung dargestellt.
- Seite 16 3- Installieren Sie die Ladestation wie in der Abbildung unten gezeigt an der Wandhalterung. Abbildung 3 4- Die äußeren Abisolierabmessungen des Kabels, die von der Wand für die Einspeisung kommt, sollte der Abbildung 4 entsprechen. 150mm 150mm Abbildung 4 Deutsch - 4 -...
- Seite 17 5- Schließen Sie das Netzkabel an die Steckdose an (siehe Abbildung 5). Die L1-, L2-, L3-, Neutral- und Masseleitungen des Wechselstromnetzes müssen gemäß Tabelle 2 angeschlossen werden. Option: bitte kontaktieren Sie Auslieferzustand uns über eMail: box@kundendienst.email Abbildung 5 Elektrische Klemme AC-Kabelfarbe Masse (Grün-Gelb) AC L1 (Braun)
- Seite 18 6 - Setzen Sie die Micro-SIM-Karte wie in der Abbildung unten gezeigt in den SIM-Kartensteckplatz des Mobilfunkmoduls ein. SIM-Karte Micro-SIM-Karte Optionale Montage (Kabelführung) 3-phasige AC22- oder AC11-Serie Deutsch - 6 -...
- Seite 19 Treiber von www.prolific.com herunterladen. Wenn der Treiber ordnungsgemäß installiert ist, zeigt der Gerätemanager eine Anzeige wie in der Abbildung unten an. Abbildung 1 7.6 Eingabe von Konsoleneinträgen, wenn eine Vestel-Ladestation und ein serieller PC-Anschluss angeschlossen sind Sie können das Teraterm-Programm verwenden.
- Seite 20 OCPP-Verbindungskonfigurationen Ladestation a. APN Befolgen Sie die folgenden Schritte, um die Mobilfunknetz-Datenverbindung APN (Access Point Name) zu konfigurieren. i. Schreiben Sie in einem anderen Programm APN;xxx. (Notizblock, MS Word usw.) (nicht in TeraTerm schreiben) Wert schreiben Die xxx Ihrer SIM-Karte muss ersetzt werden.
- Seite 21 Abbildung 4 Abbildung 4 e. URL c. APNPASS Schreiben Wenn eine APN-Passworteinstellung erforderlich ist, einem anderen Programm URL. füllen Sie diesen Abschnitt aus. (Notizblock, MS Word usw.) (nicht in TeraTerm i. Schreiben Sie in einem anderen schreiben) Programm SETAPNPASS; ii. Fügen Sie am Ende des Textes ein xxx.
- Seite 22 8 - Die Ladestation muss installiert werden, nachdem die Konfiguration der unteren Abdeckung abgeschlossen ist. Ziehen Sie nach der Montage der unteren Abdeckung die Mutter der Kabelverschraubung fest, um das Kabel wie in der folgenden Abbildung gezeigt zu befestigen. KABELMUFFENMUTTER Anziehmoment: 5 Nm ± 0,5 Nm (Abbildung 6) Abbildung 6 •...
- Seite 56 50456568...
