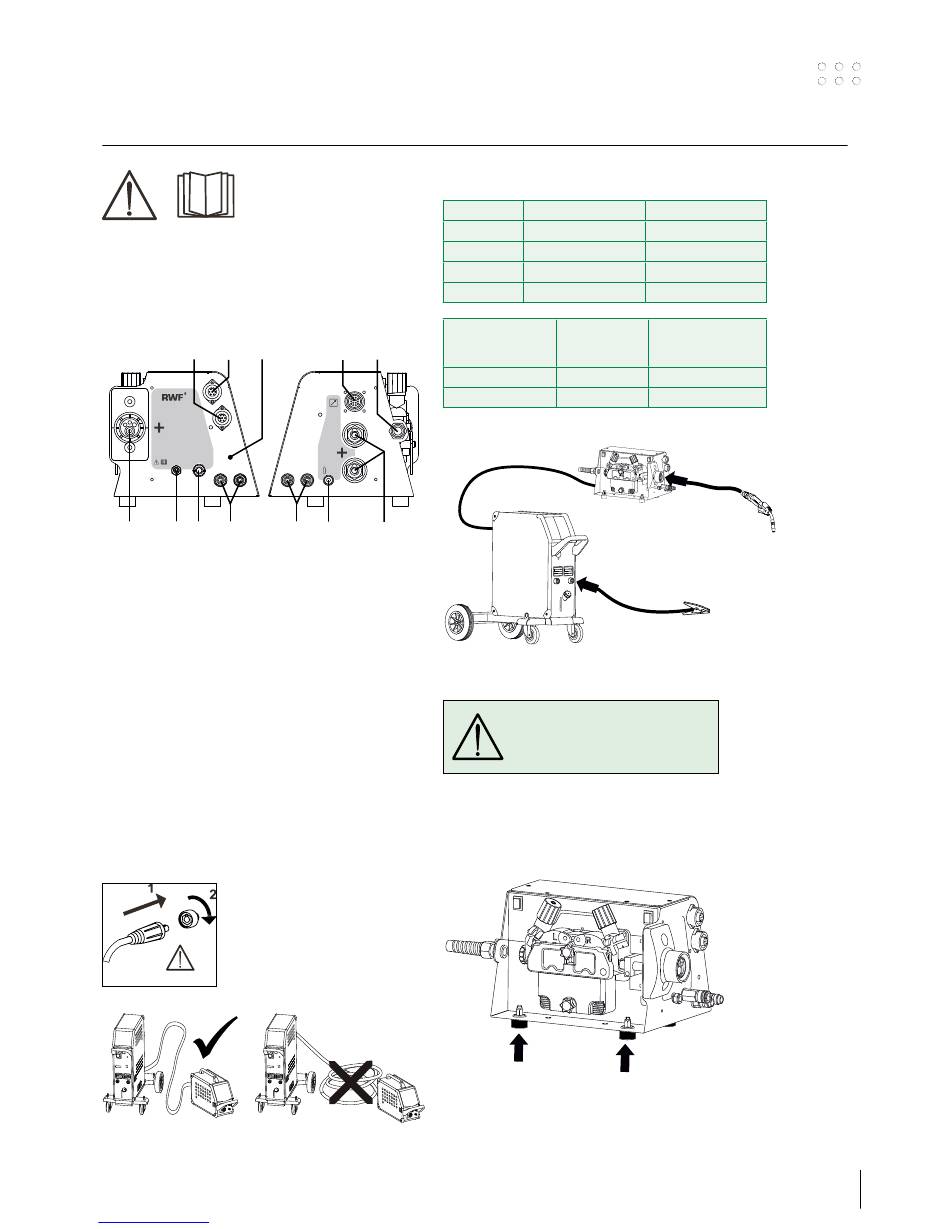

Tilslutning og ibrugtagning
Tilslutning
AIR Clean
Max.8 bar
9
2
1.
Tilslutning af trykluft - (ikke alle modeller)
AIR Clean (max. 8 bar) - Indgang
2.
Tilslutning af trykluft - (ikke alle modeller)
AIR Clean (max. 8 bar) - Udgang
3.
CAN-stik
4.
Tilslutning af gas
5.
Power +
6.
Tilslutning af brænderkøling (ikke alle modeller)
7.
Status-indikator
8.
Trådindløb
9.
Slangetilslutning
10. Kollisionsbeskyttelsessignal til robot controller
11. Brænderkollisionsbeskyttelse og "touch sense"
forbindelse
Downloaded from
www.Manualslib.com
Advarsel
Læs advarsel og brugs-
anvisning omhyggeligt
igennem inden installation
og ibrugtagning og gem til
senere brug.
11
10
7
3
Min 2 bar
Max 6 bar
1
6
6
4
Vigtigt!
Når stelkabel og svejseslange
tilsluttes maskinen, er god
elektrisk kontakt nødvendig,
for at undgå at stik og kabler
ødelægges.
manuals search engine
Kabelstørrelser
Svejsestrøm
DC
200 A
35 mm²
300 A
50 mm²
400 A
95 mm² / 2x50 mm²
500 A
2x70 mm²
Svejseproces
8
MIG - IAC og puls
MIG - ingen puls
a
5
ADVARSEL
Når der trykkes på svejseslangens
kontakt/tast, er der spænding på
svejsetråden.
Bemærk!
RWF² skal monteres, så kabinettet er galvanisk
adskilt fra emnet, som den monteres på. Anvend
gummifødder (45070026).
PULS
35 mm²
70 mm²
95 mm² / 2x50 mm²
2x70 mm²
Afstand til
Total kabellængde
arbejdsemne
i svejsekredsløb
(a+b)
(a+b+c)
10 m
20 m
30 m
60 m
b
c
