3.2 Einbau von ULTRAFLOW® ≤ DN125

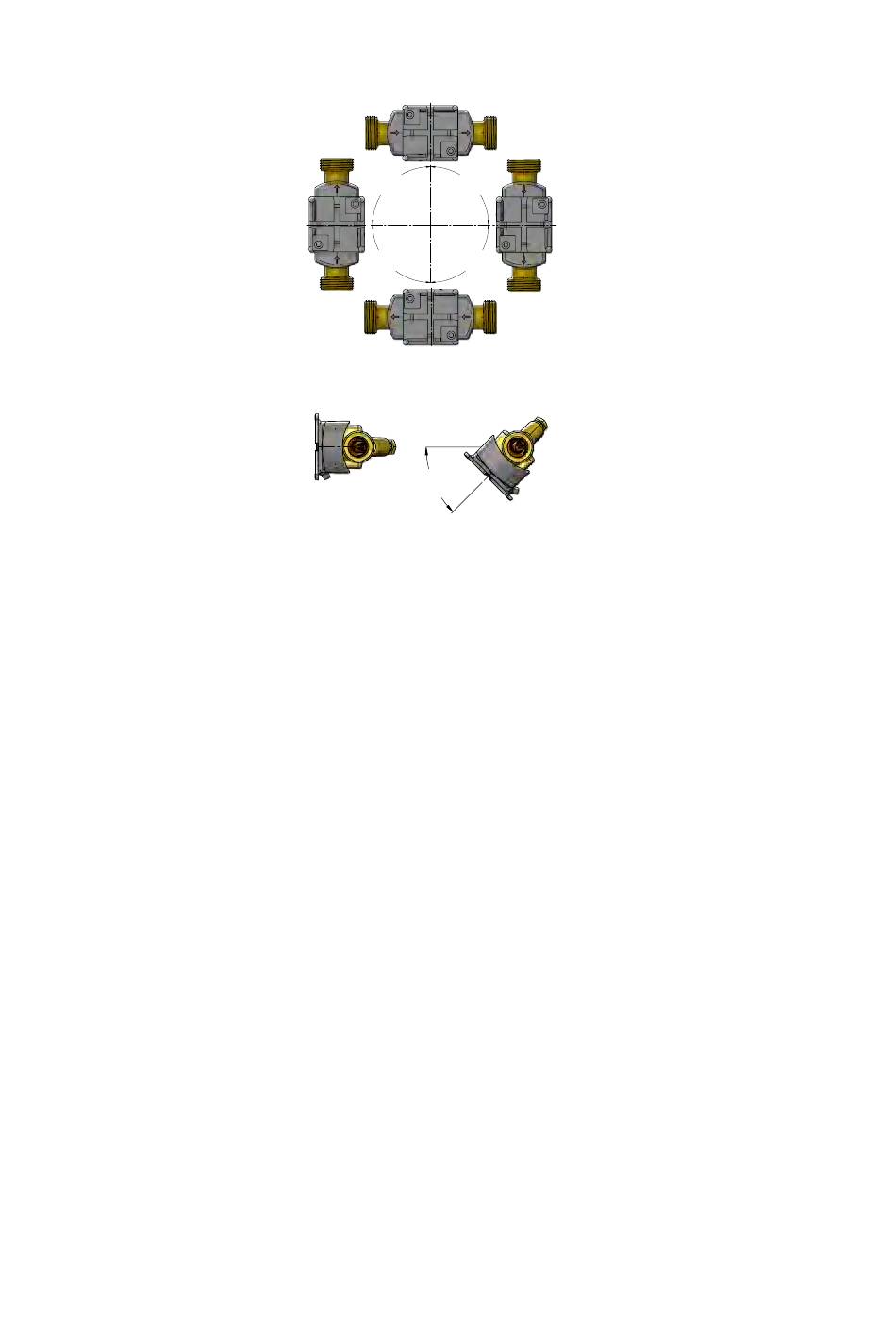

Der Durchflusssensor kann waagerecht, senkrecht oder schräg eingebaut werden.
Der Durchflusssensor sollte mit dem Kunststoffgehäuse an der Seite sitzend
Der Durchflusssensor (65-5-XXHX-XXX) darf bei Bedarf bis zu 45° im Verhältnis zur
Rohrachse nach unten gedreht werden wie oben angezeigt
Die Durchflusssensortypen 65-5-XXAX-XXX, 65-5-XXCX-XXX und 65-5-XXJX-XXX dürfen auch 45°
1
nach oben gedreht werden.
Zur Beachtung: Bei Installationen, wo die Mediumstemperatur niedriger als die
Umgebungstemperatur ist, muss ULTRAFLOW® die kondenssichere Ausgabe sein.
Gleichzeitig darf ULTRAFLOW® nicht mit dem Kunststoffgehäuse 0° nach unten
gedreht eingebaut werden. Es wird empfohlen, das Kunststoffgehäuse 45° nach
oben zu drehen.
3.3 Montage von ULTRAFLOW® 54 ≥ DN150
Siehe die Installations- und Bedienungsanleitung Nr. 5512-888.
8
90°
90°
90°
90°
Max. 45°
montiert werden (bei waagerechter Montage).
90°
90°
90°
90°
