9.3 Impulsausgänge
Die Impulsausgänge für Energie und Volumen
sind mit Opto Fet ausgeführt und sind auf
vielen der Kommunikationsmodule verfügbar.
Höchstspannung und Höchststrom der
Ausgänge sind 45 VDC bzw. 50 mA.
Wenn ein Modul mit Impulsausgängen in MULTICAL® eingesetzt wird, wird der Zähler automatisch
auf Impulsausgänge konfiguriert. Die Impulsdauer wird auf 32 ms oder 100 ms bestellt. Nach der
Lieferung kann die Impulsdauer mit dem PC-Programm METERTOOL HCW geändert werden.
Die Auflösung der Impulsausgänge folgt immer der wertniedrigsten Ziffer im Display für Energie
bzw. Volumen.

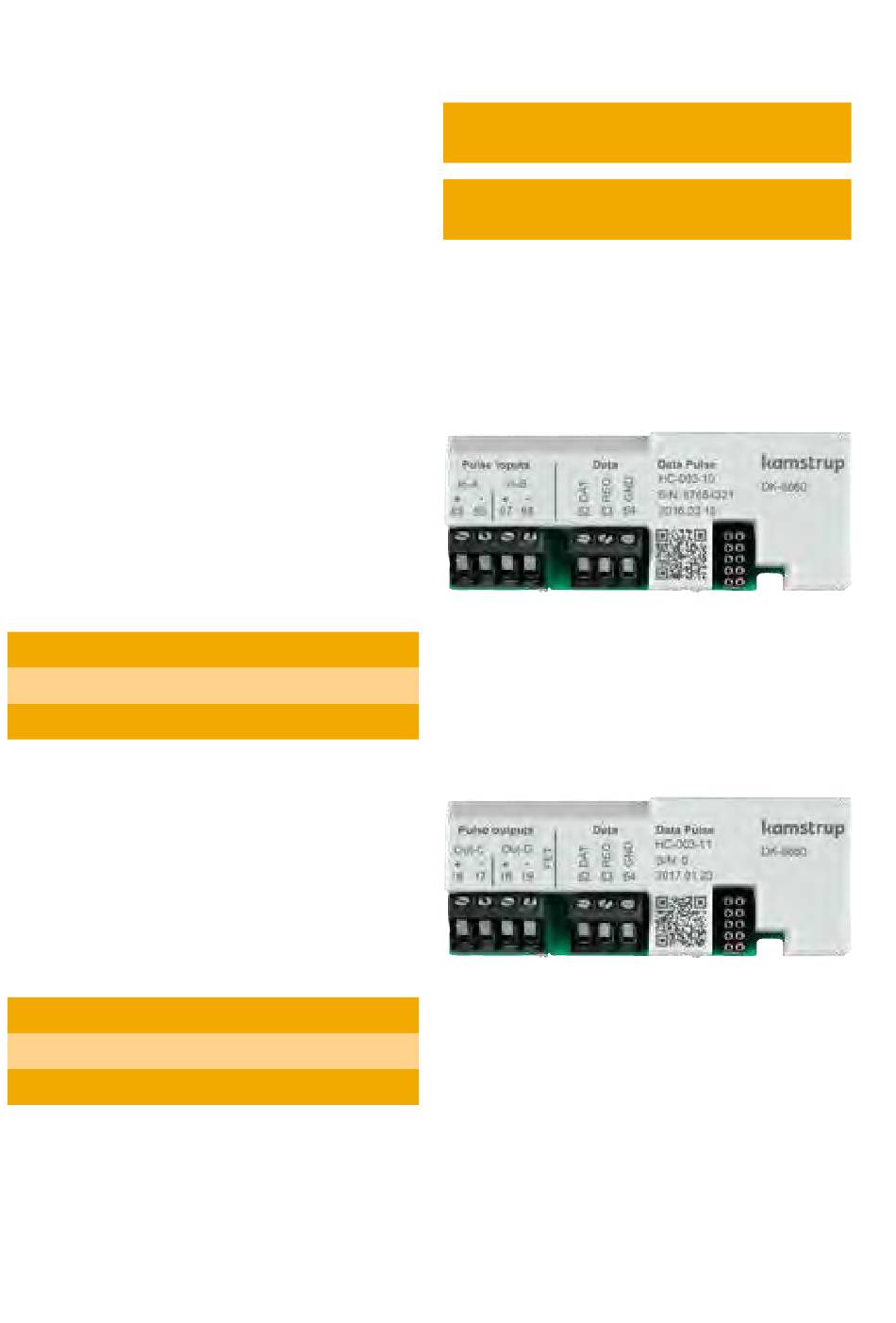

9.4 Daten + Impulseingänge, Typ HC-003-10
Die Datenklemmen werden z.B. für den
Anschluss an einen PC verwendet. Das Signal
ist passiv und mittels Optokoppler galvanisch
getrennt. Die Konvertierung auf RS232-Ebene
erfordert, dass Datenkabel 66-99-106 (D-SUB
9F) oder 66-99-098 (USB Typ A) wie folgt
angeschlossen wird:
62
63
64
9.5 Daten + Impulsausgänge, Typ HC-003-11
Die Datenklemmen werden z.B. für den
Anschluss an einen PC verwendet. Das Signal
ist passiv und mittels Optokoppler galvanisch
getrennt. Die Konvertierung auf RS232-Ebene
erfordert, dass Datenkabel 66-99-106 (D-SUB
9F) oder 66-99-098 (USB Typ A) wie folgt
angeschlossen wird:
62
63
64
18
Braun
(DAT)
Weiß
(REQ)
Grün
(GND)
Braun
(DAT)
Weiß
(REQ)
Grün
(GND)
16 +
Impulsausgang C
17 -
18 +
Impulsausgang D
19 -
Kamstrup A/S • 55122413_A1_DE_2019-03
