MULTICAL® 803 & ULTRAFLOW®

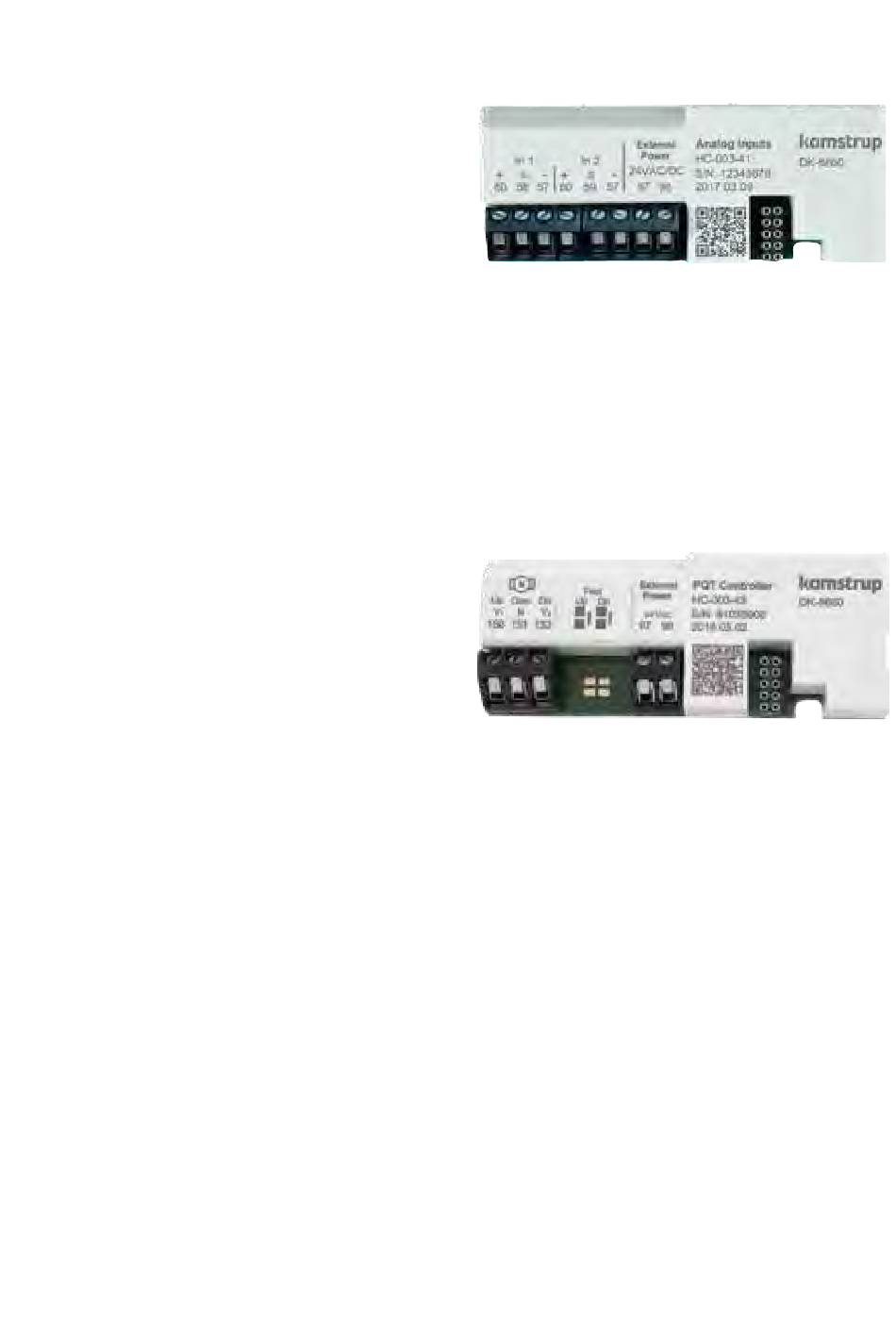

9.12 Analoge Eingänge, Typ HC-003-41
Analoges Modul mit 2 Eingängen, konfigurierbar
als entweder 4...20 mA- oder 0...10 V-Eingänge.
Die Eingänge können entsprechend den
angeschlossenen Sensoren skaliert werden. Die
Sensoren werden an das Modul über die beiden
Sätzen von Eingangsklemmen 60-58-57 und
60-59-57 angeschlossen. Die gemessenen
Werte können in den P1- und P2-Registern des
Zählers ausgelesen werden.
Der Zähler muss mit 24 VAC oder 230 VAC
versorgt werden.
Das Modul erfordert eine externe
24 VAC/VDC-Stromversorgung für den
Betrieb des Moduls und der angeschlossenen
Sensoren.
9.13 PQT Controller, Typ HC-003-43
PQT Controller-Modul mit Ausgang für die
Regelung des Drei-Punkt-Motorventils. Das
Modul wird zur Regelung der Leistung, des
Durchflusses und der Temperatur verwendet.
Das Motorventil wird an die Klemmen 150, 151
und 152 angeschlossen. Die Laufrichtung des
Motorventils kann gesteuert werden, indem die
Prüfpunkte Up oder Dn kurzgeshlossen werden.
Der Zähler muss mit 24 VAC oder 230 VAC
versorgt werden.
Das Modul erfordert eine externe
24 VAC-Stromversorgung für den Betrieb des
angeschlossenen Motorventils.
Kamstrup A/S • 55122413_A1_DE_2019-03
21
