3.1 Einbau von Verschraubungen, und kurzen im ULTRAFLOW®
Durchlusssensor eingebauten Direktfühlern
Der kurze Direktfühlersatz von
Kamstrup darf nur in PN16
Installationen verwendet werden,
während der beim ULTRAFLOW®
Durchlusssensor mitgelieferte
Blindstopfen in sowohl PN16 als
auch PN25 Installationen verwendet
werden darf.
Der Durchlusssensor selbst darf
in sowohl PN16 als auch PN25
Installationen verwendet werden
und kann nach Kundenwunsch
mit entweder PN16 oder PN25
Kennzeichnung geliefert werden.
Eventuell mitgelieferte
Verschraubungen sind nur für PN16
zugelassen. Für PN25 Installationen
müssen Verschraubungen, die für
PN25 berechnet sind, verwendet
werden.
In Zusammenhang mit G3/4x110
mm sowie G1x110 mm, muss
überprüft werden, ob der
Gewindeauslauf ausreichend ist.
Siehe die Abbildungen auf der
rechten Seite.

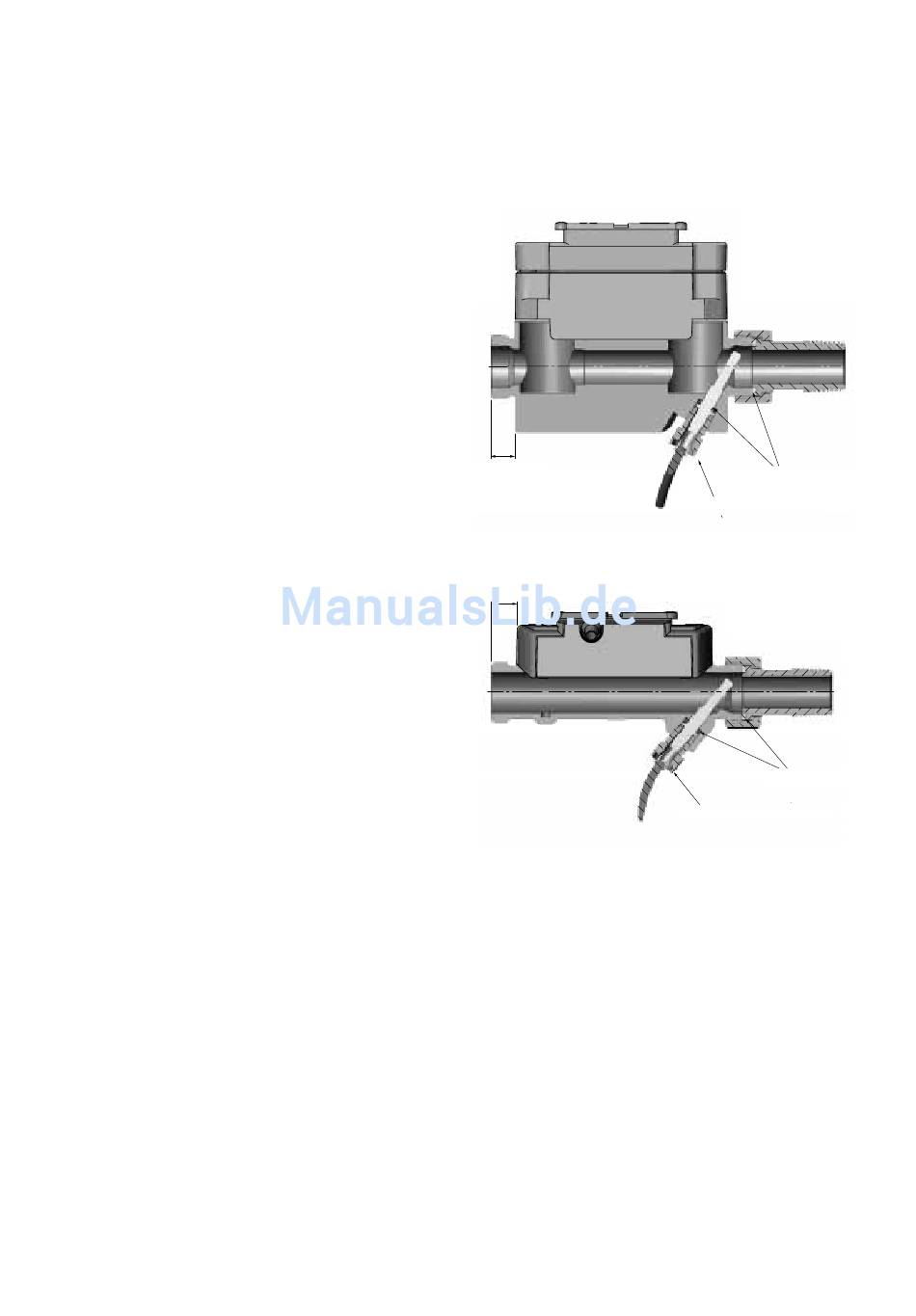

Verschraubungen und Dichtungen werden wie in den Abbildungen oben
gezeigt montiert.
Gerade Einlaufstrecke: ULTRAFLOW® erfordert weder eine gerade Einlauf-
noch Auslaufstrecke um die Messgeräte-Richtlinie (MID) 2004/22/EG und
EN 1434:2007 einzuhalten. Nur bei kräftigen Durchlussstörungen vor
dem Zähler ist eine gerade Einlaufstrecke notwendig. Wir empfehlen die
Einhaltung der Richtlinien von CEN CR 13582.
Kamstrup A/S • 5512604_D1_DE_03.2016
10 mm
Typ 65-5-XXAX-XXX
12 mm
Typ 65-5-XXHX-XXX
MULTICAL® 801
Dichtung
Anzug ca. 4 Nm
Dichtung
Anzug ca. 4 Nm
9
