MULTICAL® 801
8.4 M-Bus + Impulseingänge, Typ 67-00-20/67-00-27/67-00-29/67-0V/
67-0P/67-0Q
M-Bus can be mounted in star, ring or bus topology. Depending on the power
supply of the M-Bus Master as well as the total cable resistance, up to 250
meters can be connected.
Kabelwiderstand
Kabelkapazität

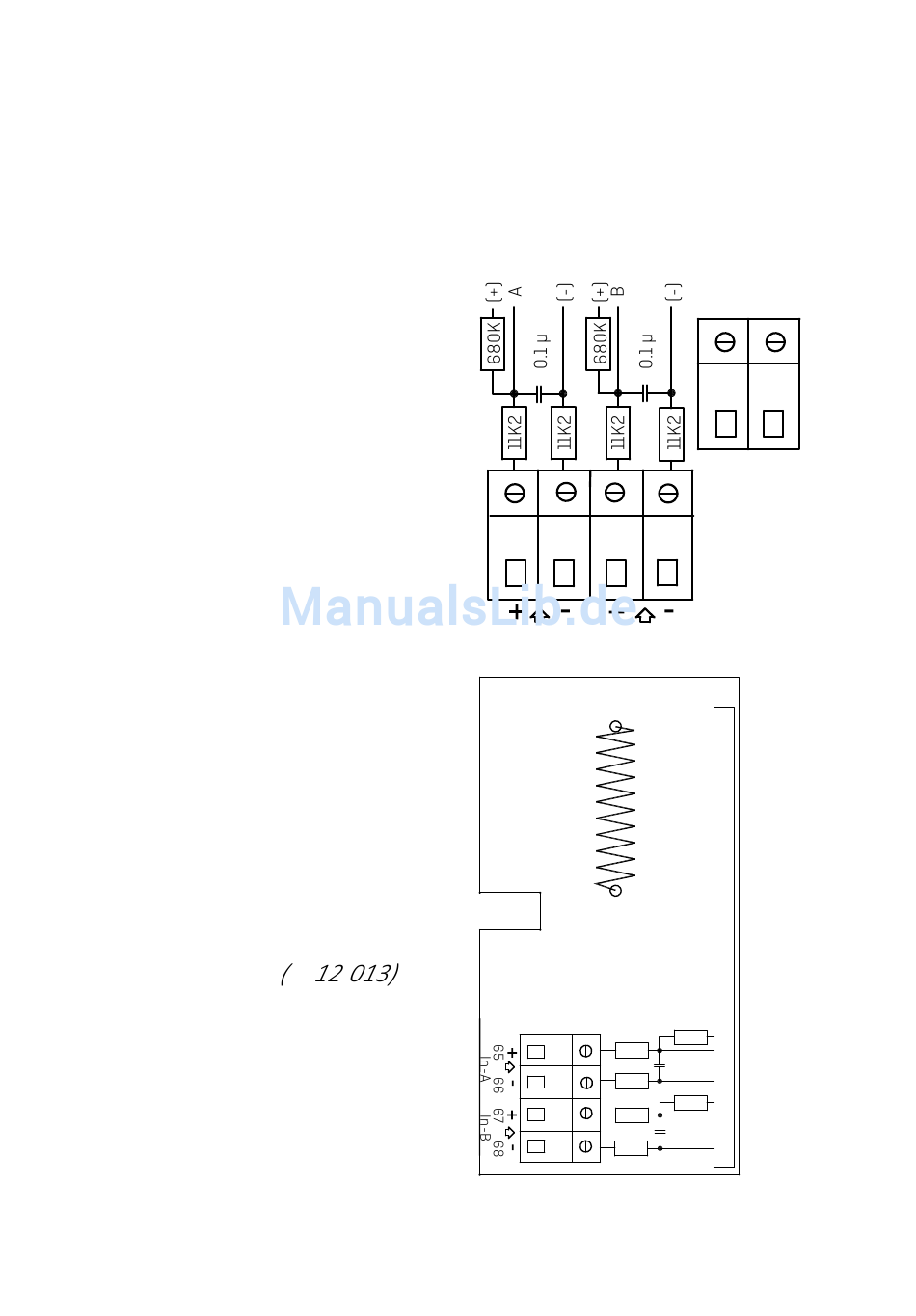

Das M-Bus Netz über Klemme 24
und 25 anschliessen. Der Anschluss
ist polaritätsunabhängig.
M-Bus wird mit Impulseingängen
geliefert (nur "Modul 1", das die
Anschlüsse am nächsten montiert
ist).
8.5 Funk/Impulseingänge, Typ

67-00-21/67-0W

Das Funkmodul wird zur drahtlosen
Kommunikation über gebührenfreie
Funkfrequenzen verwendet und
ist mit interner Antenne oder mit
Anschlussstecker für Zusatzantenne
lieferbar.
Für weitere Auskünfte über Funk
verweisen wir auf Technical
Descripion of Radio 55 -
Die Impulsausgänge dieses Moduls
sind mit den früher beschriebenen
identisch.
18
< 29 Ohm
< 180 nF
.
Kamstrup A/S • 5512604_D1_DE_03.2016
65 66 67 68
Input A Input B
680K
11K2
0.1 µ
11K2
680K
11K2
0.1 µ
11K2
25 24
M-BUS
(+)
A
(-)
(+)
B
(-)
