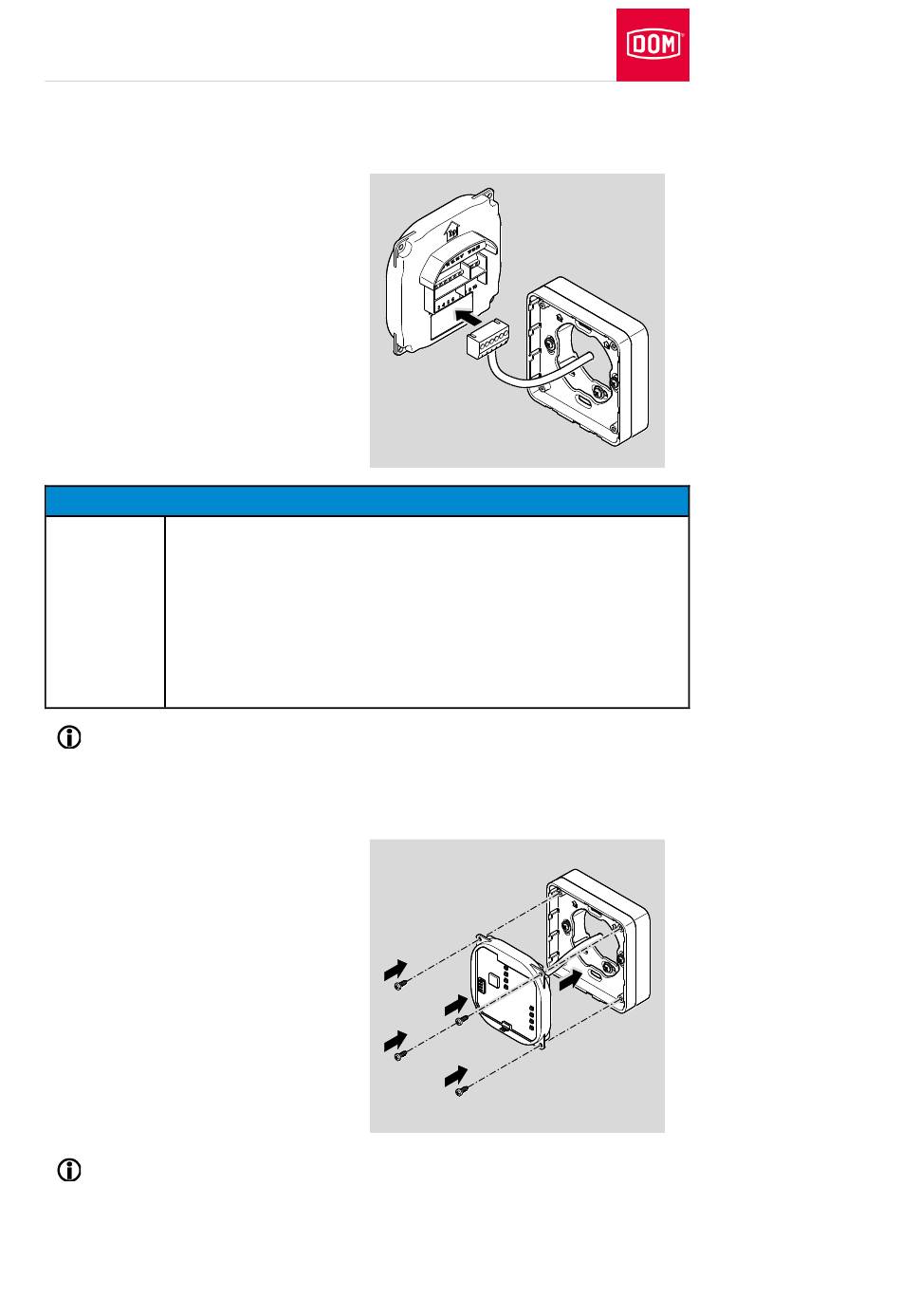

Gerät montieren
Montage des ENiQ Module Readers bzw. Module Reader
Terminals beenden
Ziehen Sie die Schrauben der
Anschlussklemme(n) mit einem
Drehmoment von 50 Ncm an.
Stecken Sie die
Anschlussklemme(n) auf die
entsprechenden Kontaktpins.
Funktionsstörung durch abgeklemmte Kabel oder
abgezogene Anschlussklemmen.
Stellen Sie sicher, dass die Anschlussklemmen sicher auf
den Kontaktpins stecken.
Stellen Sie sicher, dass Kabel ohne Zugbelastung im
Aufputzrahmen bzw. in der Schalterdose untergebracht
werden.
Die Einbauposition des Geräts ist mit einem Pfeil oberhalb der
Kontaktpins gekennzeichnet. Der Pfeil muss nach oben zeigen. Die
Geräte verfügen über DIP-Schalter. Im eingebauten Zustand befinden
sich die DIP-Schalter links unten.
Setzen Sie das Gerät auf den
Montagerahmen.
Befestigen Sie die Schrauben mit
einem Drehmoment von
100 Ncm.
Um das Einrasten zu erleichtern, können Sie ggf. die Rastlasche des
Montagerahmens vorsichtig mit einem Schraubendreher anheben.
98
ACHTUNG!
