Gerät An Die Spannungsversorgung Anschließen - DOM ENiQ Tapkey AccessManager Compact Montage- Und Bedienungsanleitung

Gerät montieren
Bei Verwendung von PoE über ein „Mid-Span Device" (PoE-Injektor) müssen
zusätzlich die Adern 7 und 8 des Ethernetkabels an Klemme 5 des DOM
Geräts und die Adern 4 und 5 des Ethernetkabels an Klemme 6
angeschlossen werden.
Klemme Signal
1 RD–: Ethernet
2 RD+: Ethernet
3 TD–: Ethernet
4 TD+: Ethernet
5 SPA: Ethernet PoE
6 SPB: Ethernet PoE

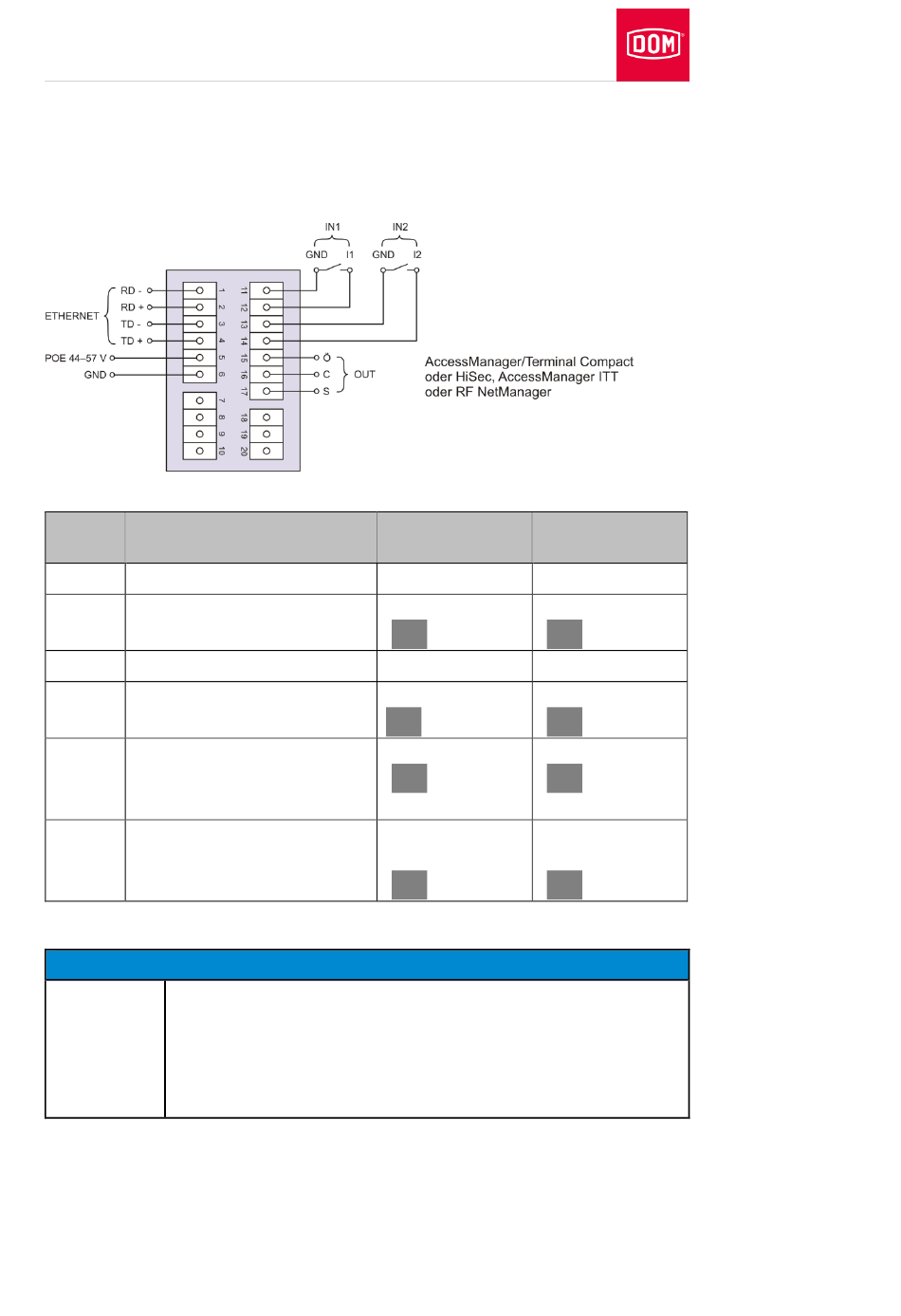

Gerät an die Spannungsversorgung anschließen
Die Steuerung kann den PassivLeser nicht erkennen, wenn
die Steuerung vor dem PassivLeser an die Stromversorgung
angeschlossen wird.
 Schließen Sie als Erstes den PassivLeser an die
Stromversorgung an.
Für die Spannungsversorgung der Geräte haben Sie drei Möglichkeiten:
Möglichkeit 1: Mid-Span Device (z. B. PoE Injektor)
Bei Verwendung von PoE (Power over Ethernet) über ein „Mid-Span Device"
müssen die Adern 7 und 8 des Ethernetkabels an Klemme 5 des DOM
50
Ethernet Standard
EIA/TIA-T568A
Ader 6 (orange)
Ader 3
(weiß/orange)
Ader 2 (grün)
Ader 1
weiß/grün)
Ader 7
(weiß/braun)
Ader 8 (braun)
Ader 4 (blau)
Ader 5
(weiß/blau)
ACHTUNG!
Ethernet Standard
EIA/TIA-T568B
Ader 6 (grün)
Ader 3
(weiß/grün)
Ader 2 (orange)
Ader 1
(weiß/orange)
Ader 7
(weiß/braun)
Ader 8 (braun)
Ader 4 (blau)
Ader 5
(weiß/blau)
