Gerät montieren
RELINO/Gira mit dem AccessManager bzw. AccessManager Terminal (Steuerung)
verbinden

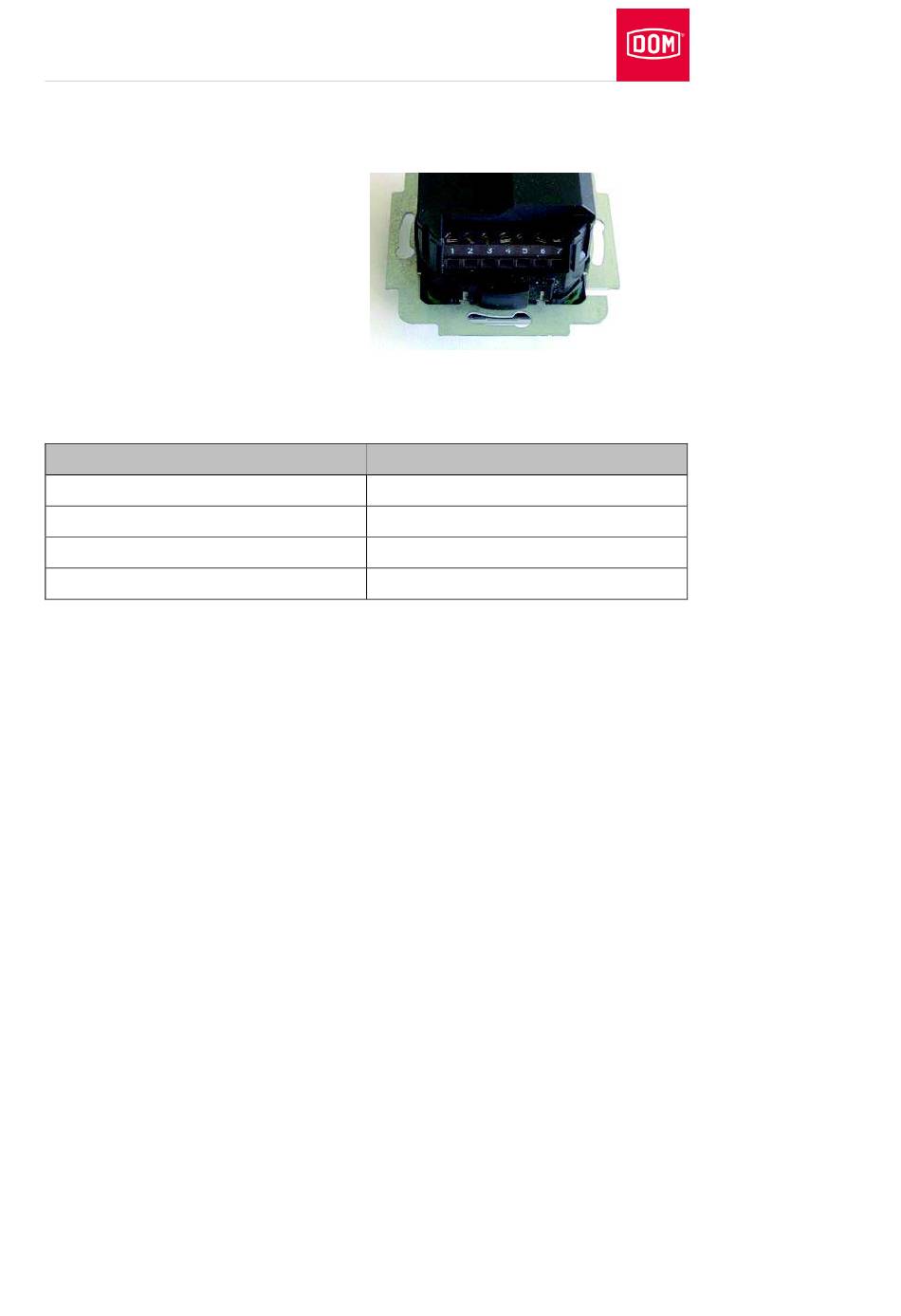

Die 7-polige Anschlussklemme für
den Leser des ENiQ Module
Reader der Variante RELINO
(Unterputz Leser für die Installation
in eine Steckdose oder
Lichtschalter eines
Markenherstellers).
Dieser Leser wird über folgende Klemmen mit dem ENiQ Module
Reader/Module Reader Terminal verbunden:
Fremdleser
Klemme 7 / +Ub
Klemme 6 / GND
Klemme 3 / Daten "A"
Klemme 4 / Daten "B"
84
Steuerung (ACM/ACM-T)
Klemme 7 / 12-24 V
Klemme 8 / GND
Klemme 19 / RxD / A
Klemme 18 / TxD / B
