Gerät montieren
DIP-Schalter an den Geräten einstellen
Funktionsstörungen durch das Betätigen der DIP-Schalter mit
angelegter Spannung.
Betätigen Sie die DIP-Schalter am Gerät nur im
spannungslosen Zustand.
Stellen Sie sicher, dass die Dip-Schalter (1) 1 und 2 auf der Steuerung und
am Fremdleser auf ON stehen.

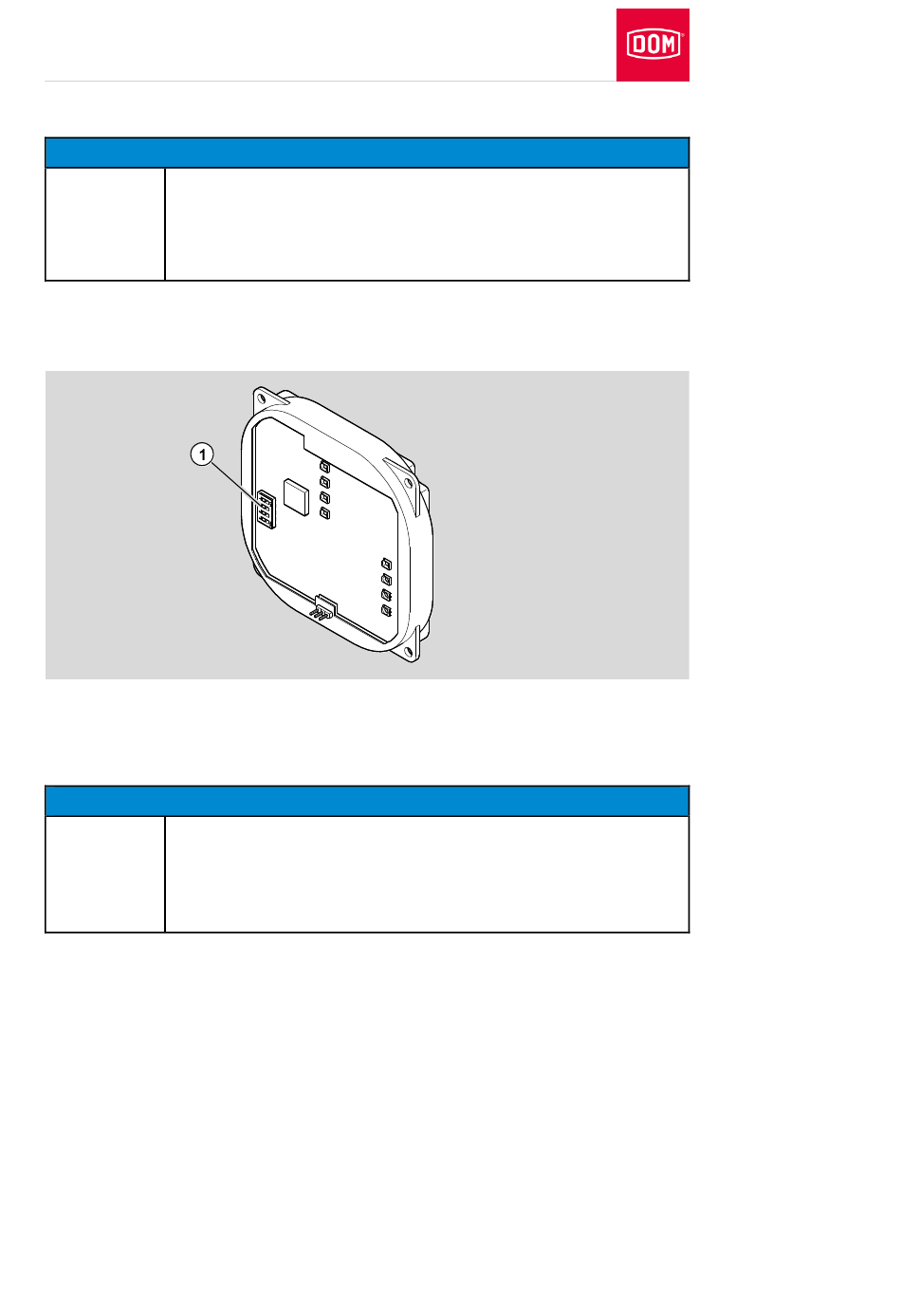

Prinzipdarstellung ENiQ Module Reader/Module Reader Terminal
AccessManager bzw. AccessManager Terminal (Steuerung) an das Netzwerk
anschließen
Sachschaden durch falsches Anschließen.
Nehmen Sie nur den Netzwerkanschluss vor.
Schließen Sie die Spannungsversorgung über PoE (Power
over Ethernet) noch nicht an.
Stellen Sie sicher, dass die Kabelpaare für Ethernet RD und TD bis zur
Anschlussklemme am DOM Gerät verdrillt bleiben.
Die Datenübertragung erfolgt grundsätzlich an den Klemmen 11 bis 14.
Bei Verwendung eines PoE „End-Span Devices" (PoE Switch) erfolgt neben
der Datenübertragung auch die Energie-Einspeisung auf den Datenleitungen
an den Klemmen 1 bis 4 (Adern 1, 2, 3, 6). Sie können die Adern 4, 5, 7 und 8
zur Isolierung jedoch trotzdem an die Klemmen 5 und 6 anschließen, wenn
diese in Ihrer Netzwerkverkabelung nicht anderweitig genutzt werden.
