Gerät montieren

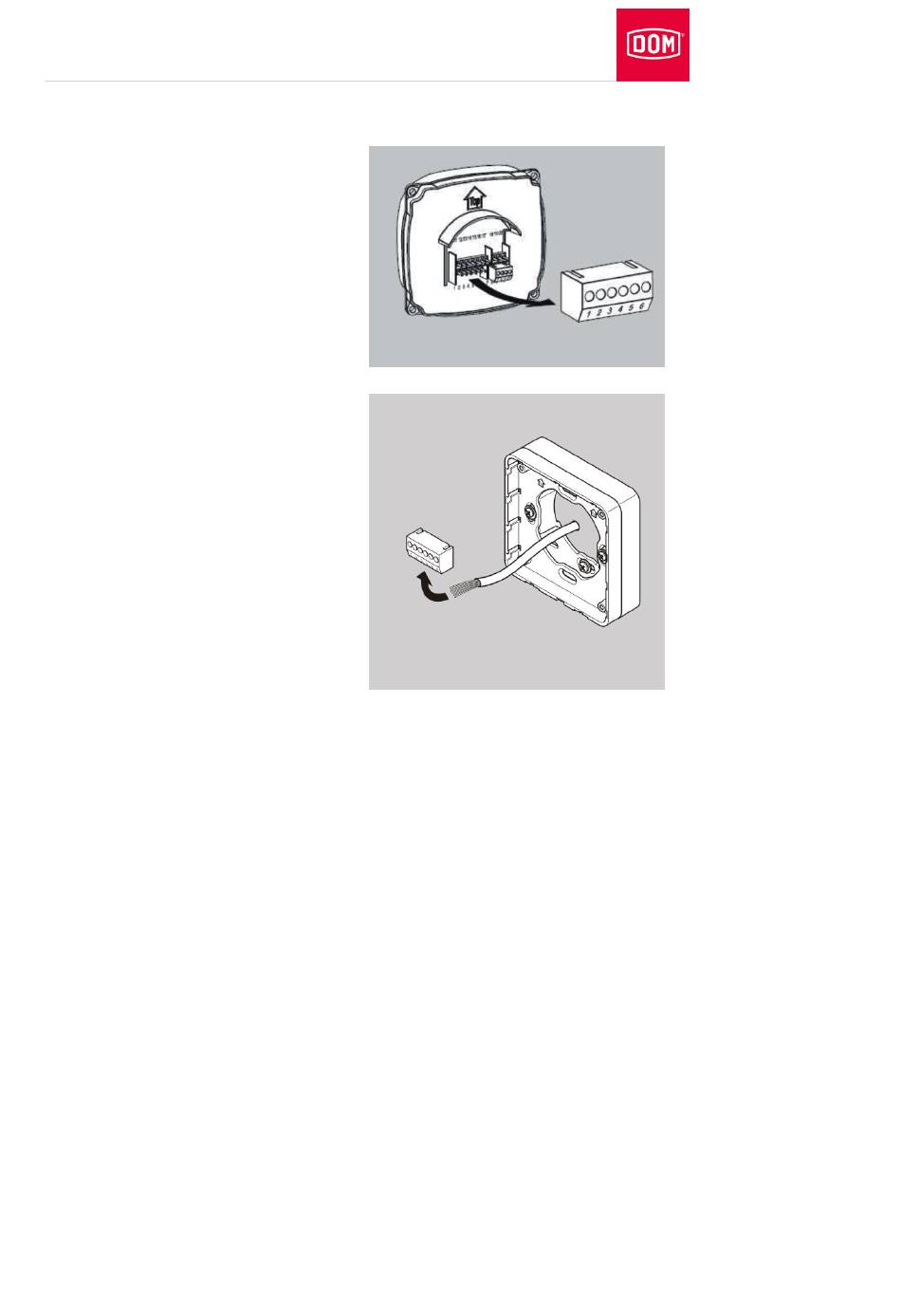

Anschlussklemmen vom Gerät entfernen
Ziehen Sie die steckbaren
Anschlussklemmen vorsichtig
von der Rückseite des Geräts ab.
Lösen Sie ggf. die
Klemmschrauben an der
Anschlussklemme.
Entfernen Sie etwa 40 mm der
Isolierung des Kabelmantels.
Entfernen Sie etwa 5 mm der
Isolierung der Einzeladern.
Bringen Sie ggf. geeignete
Aderendhülsen an.
Die Anschlussleitungen können Sie
entsprechend des zugehörigen
Verdrahtungsplanes anschließen.
Den für Ihr Gerät entsprechenden
Plan finden Sie auf den folgenden
Seiten.
Sie können nun den bestellten Fremdleser, wie im Folgenden beschrieben,
montieren und mit dem AccessManager (Steuerung) des ENiQ Module
Readers verbinden.
66
