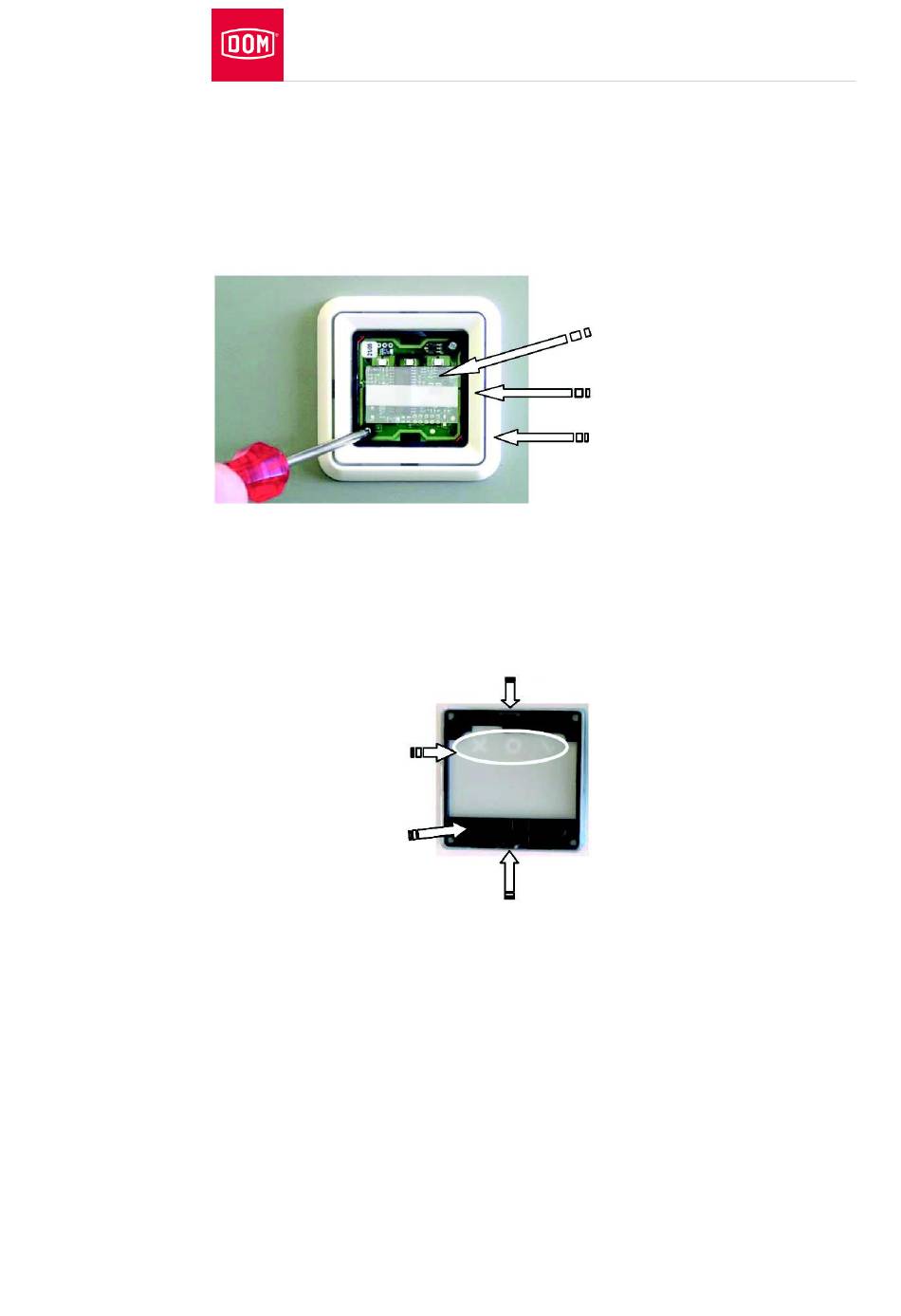

Drücken Sie das Frontmodul zusammen mit dem Normzwischenrahmen bis
zum Anschlag auf den Abdeckrahmen.
Schrauben Sie die Komponenten mit den beiden Sicherungsschrauben fest.
Abdeckrahmen und Normzwischenrahmen werden hierbei automatisch fixiert
und in dieser Position gehalten.
Legen Sie die Designfolie zwischen Klarsichtdeckel und Rastrahmen.
Rasten Sie den Klarsichtdeckel im Rastrahmen ein.
LED und Symbolik müssen auf der gleichen Seite sein.
Symbolikbereich
Rastrahmen
Stellen Sie sicher, dass die Berührschutzfolie am Frontmodul vorhanden ist.
Setzen Sie die verrasteten Komponenten gleichmäßig plan auf das
Frontmodul auf.
Führen Sie die Rasthaken in die Einführöffnungen des Frontmoduls ein und
drücken Sie diese fest bis zum Einrasten.
Fremdleser montieren und mit AccessManager (Steuerung)
Rasthaken
Rasthaken
verbinden
Berührschutzfolie
Normzwischenrahmen
Abdeckrahmen
87
