VOX-IO-TOUCH mit AccessManager (Steuerung) des ENIQ Module Readers bzw.
Module Reader Terminals verbinden

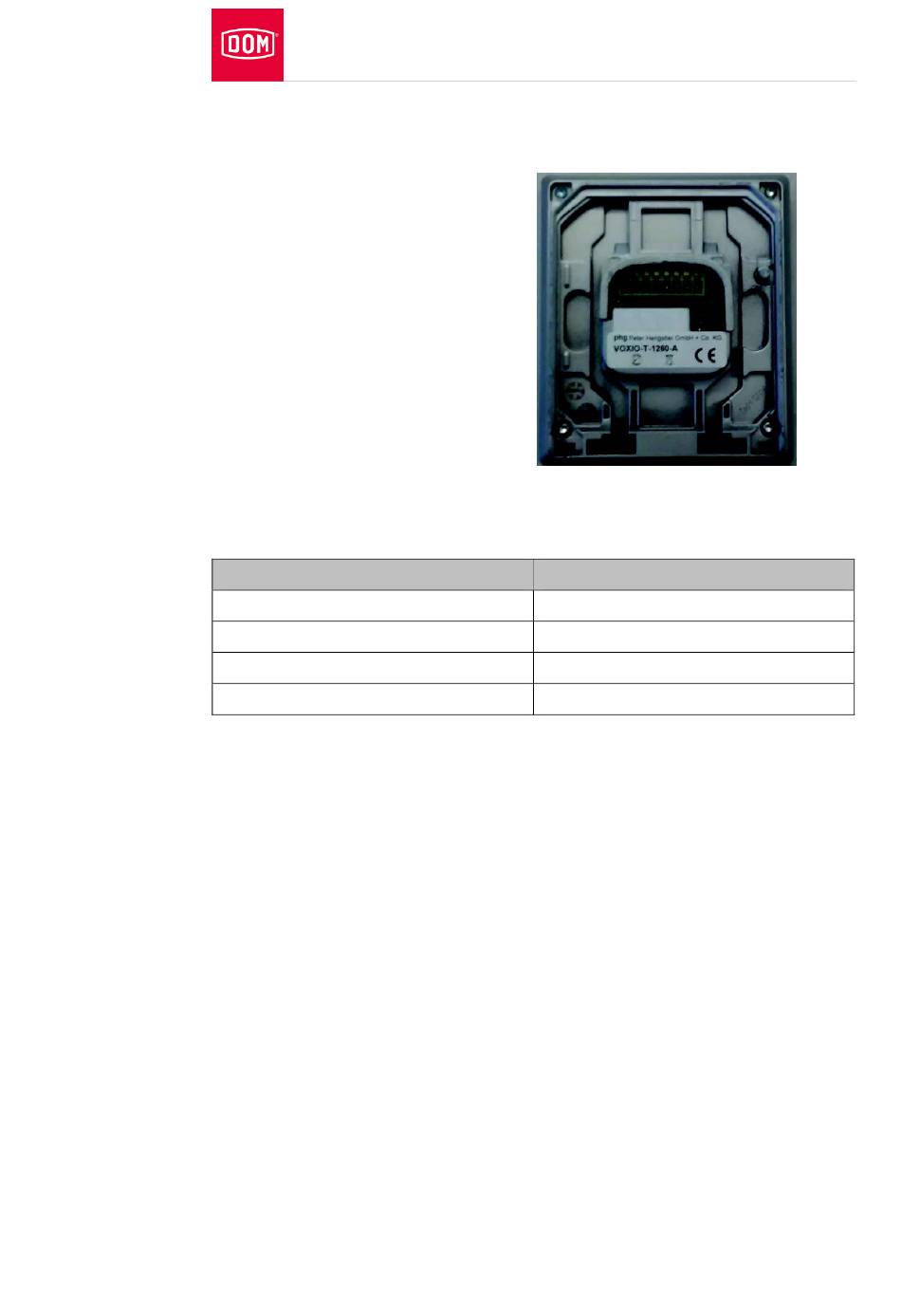

Die 8-polige Anschlussklemme für
den Leser des ENiQ Module
Reader der Variante VOX-IO-Touch
(für die Unterputz- oder
Aufputzmontage).
Dieser Leser wird über folgende Klemmen mit dem ENiQ AccessManager
oder AccessManager Terminal verbunden:
Fremdleser
Klemme 8 / +Ub
Klemme 7 / GND
Klemme 1 / Daten "A"
Klemme 2 / Daten "B"
Die Ansteuerung von Stellgliedern (Türöffner etc.) durch die Steuerung des
ENiQ Module Reader / ENiQ Module Reader Terminal erfolgt über einen
potentialfreien Relais-Wechsler-Kontakt. Es stehen ein potentialfreier Öffner-
Kontakt (C-Ö) sowie ein potentialfreier Schließer-Kontakt (C-S) zur Verfügung.
An den Eingängen können Sie potentialfreie Schalter bzw. Taster
anschließen. Diese Eingänge sind entsprechend der hinterlegten
Konfiguration zu belegen. Werkseitig ist die Standard-Konfiguration hinterlegt.
Hierbei ist der Eingang IN1, der Türkontakt (Öffner) und der Eingang IN2 der
Freigabetaster (Schließer).
Fremdleser montieren und mit AccessManager (Steuerung)
Steuerung (ACM/ACM-T)
Klemme 7 / 12-24 V
Klemme 8 / GND
Klemme 18 / RxD / A
Klemme 19 / TxD / B
verbinden
®
69
