DOM ENiQ Tapkey AccessManager Compact Montage- Und Bedienungsanleitung Seite 95

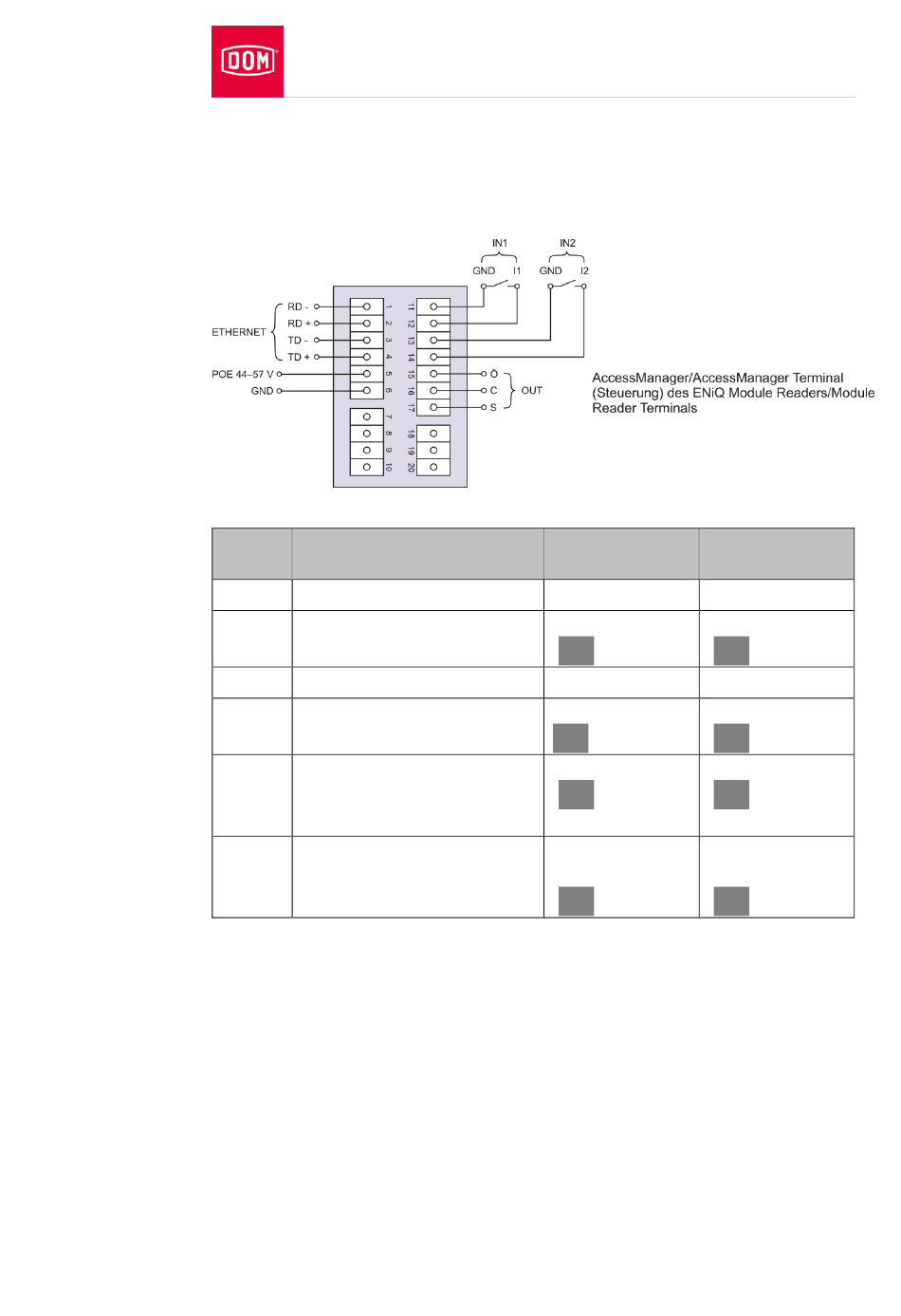

AccessManager bzw. AccessManager Terminal (Steuerung) des
Bei Verwendung von PoE über ein „Mid-Span Device" (PoE-Injektor) müssen
zusätzlich die Adern 7 und 8 des Ethernetkabels an Klemme 5 des DOM
Geräts und die Adern 4 und 5 des Ethernetkabels an Klemme 6
angeschlossen werden.
Klemme Signal
1 RD–: Ethernet
2 RD+: Ethernet
3 TD–: Ethernet
4 TD+: Ethernet
5 SPA: Ethernet PoE
6 SPB: Ethernet PoE
ENiQ Module Readers bzw. Module Reader Terminals an das
Netzwerk und an die Stromversorgung anschließen
Ethernet Standard
EIA/TIA-T568A
Ader 6 (orange)
Ader 3
(weiß/orange)
Ader 2 (grün)
Ader 1
weiß/grün)
Ader 7
(weiß/braun)
Ader 8 (braun)
Ader 4 (blau)
Ader 5
(weiß/blau)
Ethernet Standard
EIA/TIA-T568B
Ader 6 (grün)
Ader 3
(weiß/grün)
Ader 2 (orange)
Ader 1
(weiß/orange)
Ader 7
(weiß/braun)
Ader 8 (braun)
Ader 4 (blau)
Ader 5
(weiß/blau)
