Gerät montieren

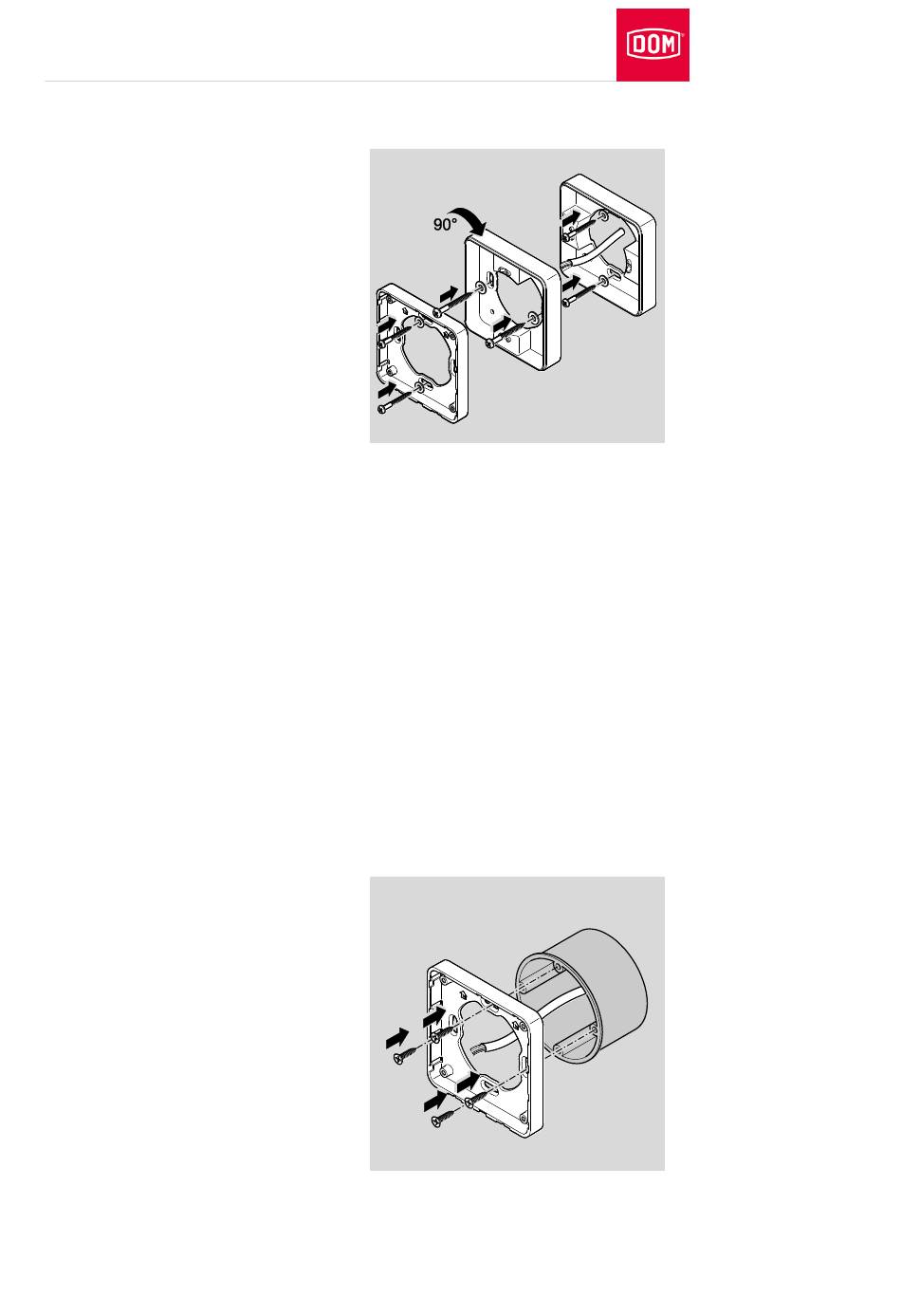

Montagerahmen mit mehreren Aufputzrahmen an der Wand montieren
Wenn Sie für eine bessere RFID-
Leistung von metallischen
Untergründen wegkommen
möchten, können Sie den
Aufputzrahmen modular beliebig
einsetzen. Hierzu gehen Sie wie
folgt vor:
Führen Sie die
Anschlussleitungen durch den
zweiten Aufputzrahmen.
Bringen Sie den zweiten
Aufputzrahmen 90° verdreht an
dem bereits montierten
Aufputzrahmen an.
Befestigen Sie die beiden
Aufputzrahmen mit zwei
Schrauben miteinander.
Ziehen Sie die Schrauben
handfest an.
Führen Sie die Anschlussleitungen durch den Montagerahmen.
Setzen Sie den Montagerahmen auf den Aufputzrahmen.
Befestigen Sie den Montagerahmen zunächst locker mit den im
Lieferumfang enthaltenen zwei Schrauben
(3 ×12) auf dem Aufputzrahmen.
Montagerahmen an einer Schalterdose montieren
Wenn Sie eine Schalterdose
verwenden, gehen Sie wie folgt vor:
Führen Sie die
Anschlussleitungen durch den
Montagerahmen.
Bringen Sie den Montagerahmen
an der Schalterdose an.
Schrauben Sie den
Montagerahmen mit vier
Schrauben (4 × 12) direkt auf die
Schalterdose.
64
