ELCOM mit dem AccessManager bzw. AccessManager Terminal (Steuerung)
verbinden

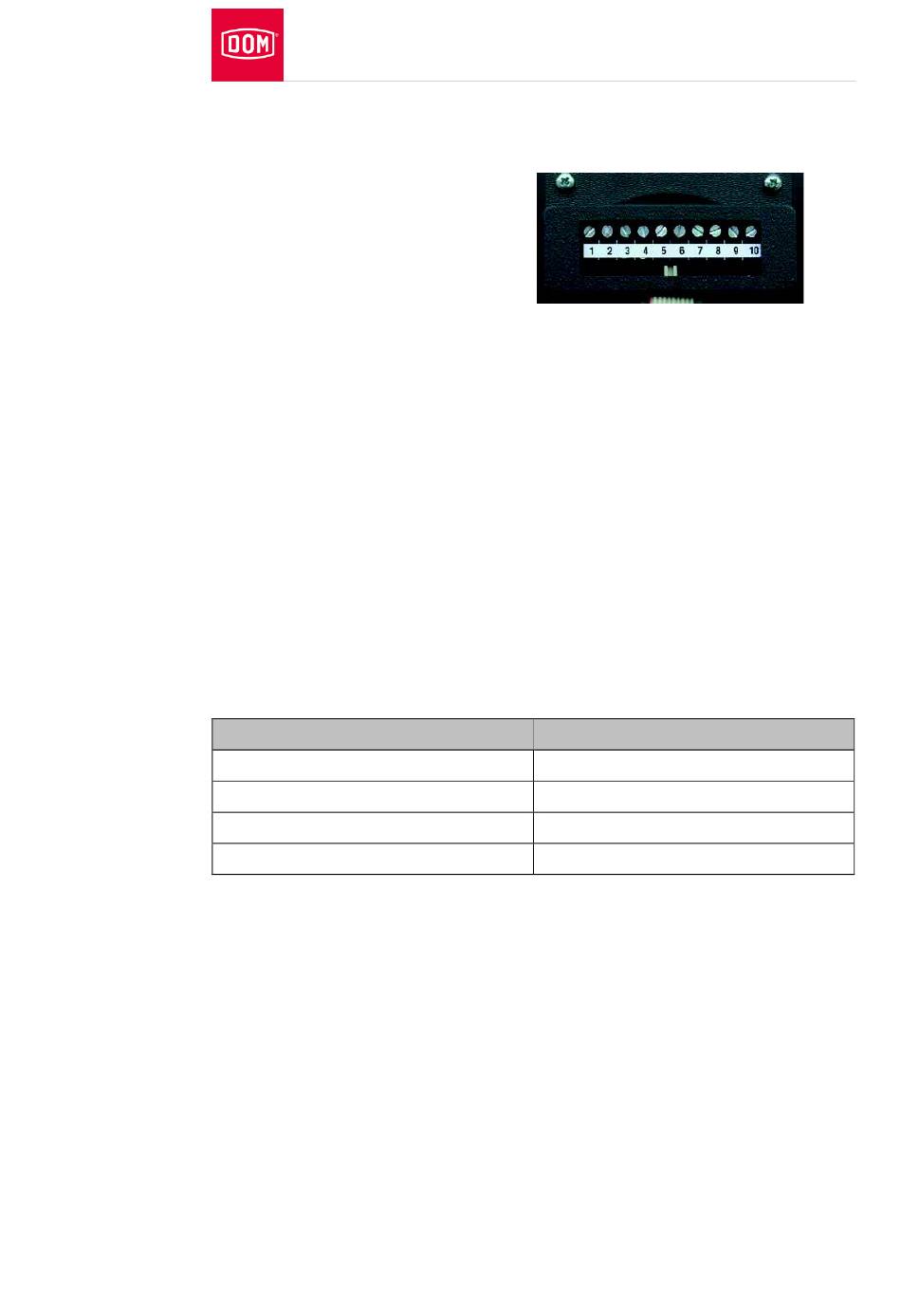

Die 10-polige Anschlussklemme für
die Leser der folgenden ENiQ
Module Reader Varianten:
Siedle (für die Installation in ein
Siedle Vario 611 System)
Baudisch (für die Installation in
ein Baudisch System)
Behnke (für die Installation in ein
Behnke System)
ELCOM (für die Installation in ein
ELCOM System)
RITTO ACERO (für die
Installation in ein RITTO ACERO
System)
RITTO PORTIER (für die
Installation in ein RITTO
PORTIER System)
Diese Leser werden über folgende Klemmen mit dem ENIQ Module
Reader/Module Reader Terminal verbunden:
Fremdleser
Klemme 1 / +Ub
Klemme 2 / GND
Klemme 3 / Daten "A"
Klemme 4 / Daten "B"
Schließen Sie nun den AccessManager bzw. AccessManager Terminal
(Steuerung) an, hierzu siehe Seite 92.
Fremdleser montieren und mit AccessManager (Steuerung)
Steuerung (ACM/ACM-T)
Klemme 7 / 12-24 V
Klemme 8 / GND
Klemme 18 / RxD / A
Klemme 19 / TxD / B
verbinden
91
