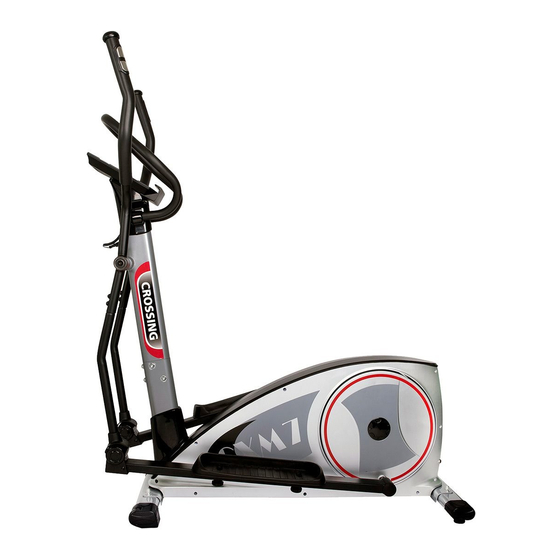

Heimsport-Trainingsgerät
Crosstrainer-Ergometer
Montage- und Bedienungsanleitung
für Bestell-Nr. 1828
Notice de montage et d'utilisation du
No. de commande 1828
Инструкция по монтажу и эксплуатации
CXM 7
D
GB
Assembly and exercise instructions
for Order No. 1828
F
NL
Montage- en bedieningshandleiding voor
Bestellnummer 1828
RU
№ заказа 1828
1
Inhaltsverzeichnis
Verwandte Anleitungen für Christopeit Sport CXM 7
Inhaltszusammenfassung für Christopeit Sport CXM 7
- Seite 1 Heimsport-Trainingsgerät Crosstrainer-Ergometer CXM 7 Montage- und Bedienungsanleitung Assembly and exercise instructions für Bestell-Nr. 1828 for Order No. 1828 Notice de montage et d’utilisation du Montage- en bedieningshandleiding voor No. de commande 1828 Bestellnummer 1828 Инструкция по монтажу и эксплуатации № заказа 1828...
-
Seite 2: Wichtige Empfehlungen Und Sicherheitshinweise
Inhaltsübersicht Contents Page 1. Wichtige Empfehlungen und Sicherheitshinweise Seite 2. Einzelteileübersicht Seite 3 - 4 3. Stückliste-Ersatzteilliste-Techn. Daten Seite 5 - 7 Sommaire Page 4. Montageanleitung mit Explosionsdarstellungen Seite 8 - 11 Benutzung des Gerätes, Garantiebestimmungen 5. Leistungstabelle, Computeranleitung, Computeranleitung-Störungsbeseitigung Seite 12 - 15 Inhoudsopgave Pagina 41... - Seite 3 Montageübersicht: Assembly overview: Aperçu de l‘Assemblée: Montage overzicht: Обзор Ассамблея:...
-
Seite 5: Stückliste - Ersatzteilliste
Gerätegewicht: 50 kg Stückliste - Ersatzteilliste Trainingsplatzbedarf: mind. 3,5m CXM 7 Best.-Nr. 1828, Technische Daten: Stand: 01. 09. 2019 Crosstrainer-Ergometer mit hoher Anzeigegenauigkeit nach Klasse H/A Wenn ein Bauteil nicht in Ordnung ist oder fehlt, oder wenn Sie in Zukunft ein Ersatzteil benötigen, wenden Sie sich bitte an uns. - Seite 6 Abbildungs- Bezeichnung Abmessung Menge Montiert an ET-Nummer Stück Schraube M8x16 8+34 39-10095 Unterlegscheibe gebogen 8//19 39-10010 Verbindungsrohr 13,19,100+103 33-1827-06-SW Stützrohrverkleidung 36-1827-08-BT Stahlrohr 33-1827-14-SI Wellscheibe 17//25 36-9918-22-BT Sicherungsring 36-9805-32-BT Steuerkabel 2+52 36-1828-05-BT Grundrahmen 33-1828-01-SI Schraube M8x55 40,45+55 39-10056 Magnet 36-1205-12-BT Selbstsichernde Mutter 39-9818 Fußkappe mit Transportrolle rechts 36-9119-17-BT...
- Seite 7 Abbildungs- Bezeichnung Abmessung Menge Montiert an ET-Nummer Stück Wellscheibe 10//15 36-1828-14-BT Verkleidung rechts 40+97 36-1828-22-BT Schraube 4x12 91+92 39-9851 Unterlegscheibe 4//16 39-10111-VC Pedalarm 33-1827-10-SW Rundverkleidung 36-1827-04-BT Achsmutter M10x1.25 36-1506-26-BT Abdeckkappe 36-1827-26-BT Schraube 4x50 88+97 39-10521 Schraube 4x30 88+97 39-10499 Verkleidung links 40+88 36-1828-21-BT Fußhebelkappe...
- Seite 8 Montageanleitung Entnehmen Sie alle Einzelteile der Verpackung, legen diese auf den Boden und kontrollieren die Vollzähligkeit anhand der Montageschritte. Das Gerät wurde größtmöglich vormontiert, sodass der Zusammenbau des Gerätes leicht und schnell durchführbar ist. Montagezeit ca. 60Min. Schritt 1: Montage der Fußrohre (45+55) am Grundrahmen (40). 1.
- Seite 9 Schritt 4: Montage der Handhebel (13+19) an den Verbindungsrohren (34), sowie am Stützrohr (8). 1. Schieben Sie die Achse (11) in das Stützrohr (8) mittig ein und stecken Sie auf der linken Seite der Achse (11) eine Wellscheibe 17//25 (10) und den linken Handgriff (13) auf.
- Seite 10 Schritt 6: Montage des Griffes (21) am Stützrohr (8). 1. Stecken Sie die hintere Computerverkleidung (4) auf die Enden des Griffes (21). 2. Den Griff (21) zur Aufnahme am Stützrohr (8) führen, und so ausrichten, dass das Lochbild des Griffes (21) und des Stützrohres (8) übereinstim- men.
-
Seite 11: Benutzung Des Gerätes
Benutzung des Gerätes Transport des Gerätes: Es befinden sich 2 Transportrollen im vorderen Fuß. Um das Gerät an einen digkeit und des Bremswiderstandes lässt sich die Intensität des Trainings anderen Ort zu stellen oder zu lagern, fassen sie den Haltegriff und kippen Sie steuern. -
Seite 12: Computeranleitung
U/min und Wattleistung von Stufe 1 bis Stufe 32 für CXM 7 Art.-Nr. 1828 U/min ↓ / Stufe → U/min ↓ / Stufe → Anmerkung: 1. Die Leistungsanzeige in Watt wurde anhand der Umdrehungszahl der Tretachse pro Minute (UPM) und des Bremsmomentes (Nm) eingestellt. - Seite 13 A. Einschalten B. Tastenfunktionen: “F” – (MODUS) Während des Einschaltens leuchtet das Display kurz auf und 3 Signaltöne sind zu hören. Anschließend erscheint die Benutzerauswahl U0–U3. Hier Zum Einstellen von Trainingsprogramm oder Wechseln in die nächste Funktion. Bei blinkendem Display kann eine Vorgabe getätigt oder eine können persönliche Daten von 4 verschiedenen Benutzern eingegeben werden.
- Seite 14 3. Individual - Programm Vorgabe in den von Ihnen gewünschten WATT Wert. Anschließend mit der Wählen Sie das „INDIVIDUAL Programm“ mittels der Taste aus. “F”- Taste bestätigen. Die Zeitanzeige steht auf 12:00 Minuten und kann Das Benutzerprogramm ermöglicht dem Benutzer, ein eigenes Programm nicht verändert werden.
-
Seite 15: Reinigung, Wartung Und Lagerung Des Ergometers
Trainingsfläche in mm Freifläche in mm (für Gerät und Benutzer) (Trainingsfläche und Sicherheitsfläche (umlaufend 60cm)) Reinigung, Wartung und Lagerung des Ergometers: Störungsbeseitigung: Wenn Sie die Funktionsstörung nicht anhand der aufgeführten 1. Reinigung Informationen beheben können, so kontaktieren Sie Ihren Händler Benutzen Sie nur ein leicht angefeuchtetes Tuch zur Reinigung. -
