Montage- und Bedienungsanleitung für
Montage- en bedieningshandleiding voor
Bestellnummer 9126(C)

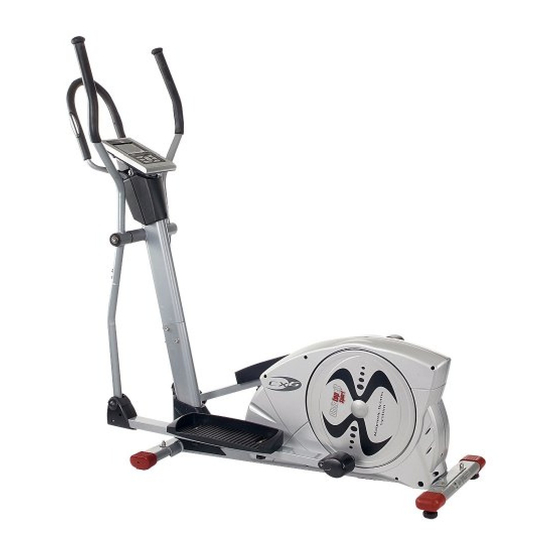

Heimsport-Trainingsgerät
Crosstrainer-Ergometer
CX 6
D
Bestell-Nr. 9126(C)
NL
Инструкция по монтажу и эксплуатации
№ заказа 9126(C)
GB
Notice de montage et d'utilisation du
No. de commande 9126(C)
F
Notice de montage et d'utilisation du
No. de commande 9126(C)
RU
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Christopeit Sport CX 6

Inhaltszusammenfassung für Christopeit Sport CX 6

  • Seite 1 Heimsport-Trainingsgerät Crosstrainer-Ergometer CX 6 Montage- und Bedienungsanleitung für Notice de montage et d’utilisation du Bestell-Nr. 9126(C) No. de commande 9126(C) Montage- en bedieningshandleiding voor Notice de montage et d’utilisation du Bestellnummer 9126(C) No. de commande 9126(C) Инструкция по монтажу и эксплуатации...

  • Seite 2: Wichtige Empfehlungen Und Sicherheitshinweise

    Inhaltsübersicht Contents Page 1. Wichtige Empfehlungen und Sicherheitshinweise Seite 2. Einzelteileübersicht Seite 3 - 4 3. Stückliste-Ersatzteilliste Seite 5 - 7 4. Montageanleitung mit Explosionsdarstellungen Seite 8 - 10 5. Leistungstabelle Seite 11 Sommaire Page 6. Computeranleitung-Störungsbeseitigung Seite 12 - 17 Reinigung, Wartung und Lagerung 7.
  • Seite 5 Stückliste - Ersatzteilliste • Geeignet bis zu einem Körpergewicht von max. 150 kg CX 6 Best.-Nr. 9126(C) Stellmaße: L 138 x B 65 x H 158 Gerätegewicht: 52 k g Technische Daten: Stand: 01. 10. 2014 Trainingsplatzbedarf: mind. 3,5m² Ergometer der Klasse HA / EN 957-1/ 9 mit hoher Anzeigegenauigkeit •...
  • Seite 6 Abbildungs- Bezeichnung Abmessung Menge Montiert an ET-Nummer Stück Verbindungsrohrabdeckung 36-9126-09-BT Handgriff links 33-9128-18-SI Handgriff rechts 33-9128-19-SI Kunststofflager für Handgriff 36-9128-65-BT Kunststofflager für Stützrohr 36-9128-66-BT Handgriffachse 33-9128-20-SI Handgriffüberzug 36-9128-67-BT Pulssensor mit Kabel 36-9128-68-BT Kabelschutz 41+53 36-9821-13-BT Griff 33-9128-21-SI Griffüberzug 36-9128-69-BT Pulsverbindungskabel 46+55 36-9128-54-BT Griffbefestigung...
  • Seite 7 Abbildungs- Bezeichnung Abmessung Menge Montiert an ET-Nummer Stück Flachriemen PJ6 520 78+95 36-9126-59-BT Achsabdeckung 36-9128-82-BT Sensorkabel 1+17 36-9126-60-BT Schraube M6x12 39-10120 Magnet 36-9128-85-BT Keilriemenspanner M6x50 39-10000 Werkzeug Set 36-9128-86-BT Montage- und Bedienungsanleitung 36-9126-61-BT...
  • Seite 8 Montageanleitung Entnehmen Sie alle Einzelteile der Verpackung, legen diese auf den Boden und kontrollieren grob die Vollzähligkeit anhand der Monta- geschritte. Zu beachten ist dabei, dass einige Teile direkt mit dem Grundgestell verbunden sind und vormontiert wurden. Des Weiteren sind auch einige andere Einzelteile schon zu Einheiten zusammengefügt worden.
  • Seite 9 Schritt 3: Montage der Handgriffe (41) am Stützrohr (19) mittels der Achse (44). 1. An einem Ende der Handgriffachse (44) eine Schraube (24) mit Federring (14) und einer Unterlegscheibe (23) fest montieren. 2. Anschließend die Wellscheibe (37) auf die Achse (44) schieben und dann die Achse (44) zuerst von außen durch den rechten Handgriff (41R), dann durch die Achsaufnahme vom Stützrohr (19) und schließlich durch den linken Handgriff (41L) durchschieben.
  • Seite 10 Schritt 6: Montage des Griffbügels (48) und des Computers (55) am Stützrohr (19). 1. Das Verbindungskabel (18) auf der Rückseite des Computers (55) in die entsprechende Buchse einstecken. 2. Den Computer auf die Platte am oberen Ende des Stützrohres (19) ohne das Kabel dabei einzuquetschen auflegen und mittels den Schrauben (57) festschrauben.

  • Seite 11: Benutzung Des Gerätes

    Stellen sie zuerst einen Fuß von der Fußschale für einen sicheren Stand auf den Boden und danach den zweiten Fuß und steigen Sie zu einer Seite über das Gerät ab. U/min und Wattleistung von Stufe 1 bis Stufe 24 für CX 6 Art.-Nr. 9126 Stufe ⁄ U/min Anmerkung: 1.

  • Seite 12: Funktionen Und Eigenschaften

    Countdownzeit blinkt. 3. ENTFERNUNG: Zeigt die kumulative Entfernung an, die währ Computeranleitung zu CX 6 werden sollte, nennt man Zielherzfrequenz und wird in Schlägen pro Minuten Trainings zurückgelegt wurde (bis zu 99,9 km bzw. Meilen) angegeben.
  • Seite 13 2. Cardio - Pulsmessung: 4. ENTFERNUNG blinkt. Mit den Tasten “+” oder “-“ die gewünschte ENT- FERNUNG einstellen und mit der “E”-Taste bestätigen. Im Handel sind so genannte Cardio- Pulsmesser erhältlich, die aus ei- 5 KALORIEN blinkt. Mit den Tasten “+” oder “-“ den gewünschten KALORIEN nem Senderbrustgurt und einem Armbanduhr-Empfänger bestehen.
  • Seite 14 Es wird bei Männern und bei Frauen angewandt. 3. BMR (Basal Metabolic Rate): Der BMR-Wert gibt die Anzahl der Ka- lorien an, die der Körper zum funktionieren braucht. Dabei geht es nicht um sportliche Aktivitäten. Es ist lediglich jene Energie, die für Herzschlag, Atmung und Körpertemperatur benötigt wird.
  • Seite 15 BENUTZER – PROGRAMME HERZFREQUENZ– PROGRAMMPROFILE...

  • Seite 16: Garantiebestimmungen

    ZIEL HERZFREQUENZ– PROGRAMME gemäße Behandlung, Gewaltanwendung und Eingriffen die ohne vorherige Garantiebestimmungen Absprache mit unserer Service Abteilung vorgenommen werden, erlischt die Garantie. Die Garantie beginnt mit dem Rechnungs- bzw. Auslieferdatum und beträgt 24 Monate. Während der Garantiezeit werden eventuelle Mängel kostenlos Bitte bewahren Sie, falls möglich, die Originalverpackung für die Dauer der beseitigt.

  • Seite 17: Reinigung, Wartung Und Lagerung Des Ergometers

    Reinigung, Wartung und Lagerung des Ergometers: Störungsbeseitigung: Wenn Sie die Funktionsstörung nicht anhand der aufgeführten 1. Reinigung Informationen beheben können, so kontaktieren Sie Ihren Händler Benutzen Sie nur ein leicht angefeuchtetes Tuch zur Reinigung. oder den Hersteller. Achtung: Benutzen Sie niemals Benzin, Verdünner oder andere aggressive Reinigungsmittel zur Oberflächenreinigung da dadurch Beschädigungen verursacht werden.

  • Seite 18: Trainingsanleitung

    Trainingsanleitung Minuten lang, Dehnungsübungen und/oder leichte gymnastische Übungen durchgeführt werden. Weitere Informationen zum Thema Aufwärmübungen, Dehnungsübungen Um spürbare körperliche und gesundheitliche Verbesserungen zu erreichen, oder allgemeine Gymnastikübungen finden Sie in unserem Downloadbereich müssen für die Bestimmung des erforderlichen Trainingsaufwandes die unter www.christopeit-sport.com folgenden Faktoren beachtet werden: 4. Motivation 1. Intensität: Der Schlüssel für ein erfolgreiches Programm ist ein regelmäßiges Training. Die Stufe der körperlichen Belastung beim Training muß...
  • Seite 19 Contents 1. Summary of Parts Page 3 - 4 2. Important Recommendations and Safety Information Page 19 3. Parts List-List of spare parts-tec. Data Page 20 - 22 4. Assembly Instructions With Exploded Diagrams Page 23 - 25 Mount, use and dismount 5.
  • Seite 20 Parts list – List of spare parts Please check after opening the packing that all the parts shown in the following montage instruction installation are there. Once you CX 6 order No. 9126(C) are sure that this is the case, you can start assembly. Technical data: Issue: 01.
  • Seite 21 Illustration Designation Dimensions Quantity Attached to ET number illustration No. Swing tube cover 36-9126-09-BT Hand grip left 33-9128-18-SI Hand grip right 33-9128-19-SI Plastic bushing for hand grip 36-9128-65-BT Plastic bushing for handlebar post 36-9128-66-BT Grip axle 33-9128-20-SI Hand grip foam 36-9128-67-BT Pulse sensor with wire 36-9128-68-BT...
  • Seite 22 Illustration Designation Dimensions Quantity Attached to ET number illustration No. Flat belt PJ6 520 78+95 36-9126-59-BT Turn plate cover 36-9128-82-BT Sensor 1+17 36-9126-60-BT Screw M6x12 39-10120 Magnet 36-9128-85-BT Belt tension M6x50 39-10000 Tool Set 36-9128-86-BT Assembly and exercise instruction 36-9126-61-BT...

  • Seite 23: Installation Instructions

    Installation instructions Remove all the separate parts from the packaging, lay them on the floor and check roughly that all are there on the base of the assembly steps. Please note that a number of parts have been connected directly to the main frame and preassembled.
  • Seite 24 Step 3: Installation of the right and left handgrip (41) on the handlebar post (19) with the grip axle (44). 1. Put one spring washer (14) and one washer (23) on screw (24) and screw tightly on one end of the grip axle (44). 2.
  • Seite 25 Step 6: Installation of the fixed handgrip (48) and computer (55) at handlebar post (19). 1. Put the plug of the connection cable (18) into the socket at the backside of the computer (55). 2. Place the computer (55) onto the plate at the upper end of the handlebar post (19) and tighten firmly with screws (57).

  • Seite 26: Mount, Use & Dismount

    Keep always your hands on fixed handle bar or hand grips left and right. RPM and Power in Watt of Level 1- Level 24 for CX 6 Art.-No. 9126 Level ⁄ RPM Remarks: 1.

  • Seite 27: Was Sie Vor Der Ersten Benutzung Des Gerätes Wissen

    Wert herunterzählt. Zur Einstellung verwenden Sie die “+ Tasten. Bei 0:00 ertönt ein Signal, zur Erinnerung, dass die Trainin Computer instruction for CX 6 beendet ist und die eingestellte Countdownzeit blinkt. on grips or leave the chest transmitter attached and then press “PULSE RECOVERY”...

  • Seite 28: Pulse Rate

    User Setting Program: 3. The TIME will flash and you can press UP or DOWN key to set your exer- cise TIME. Press ENTER key to confirm your desired TIME. User 1, User 2, User 3 and User 4 4. The DISTANCE will flash and you can press UP or DOWN key to set your Program 14 to 17 is the user setting program.
  • Seite 29 LCD Workout Graphics PRESET PROGRAM PROFILES: PROGRAM 1 Program 2 PROGRAM 3 PROGRAM 1 Program 2 PROGRAM 3 MANUAL STEPS HILL MANUAL STEPS HILL PROGRAM 4 Program 5 PROGRAM 6 ROLLING VALLEY FAT BURN PROGRAM 7 Program 8 PROGRAM 9 RAMP MOUNTAIN INTERVALS...
  • Seite 30 USER SETTING PROGRAM PROGRAM 14 PROGRAM 15 PROGRAM 16 PROGRAM 17 HEART FREQUENZY- PROGRAM PROFILE PROGRAM 18 Press ENTER key PROGRAM 19 Press ENTER key PROGRAM 20 Press ENTER key PROGRAM 21 Press ENTER key PROGRAM 22...
  • Seite 31 WATT CONTROL PROGRAM PROGRAM 23 WATT CONTROL BODY FAT TEST PROGRAMS: PROGRAM 24 BODY FAT (STOP MODE) BODY FAT (START MODE) One of the Following Six Profiles Will Display Automatically after Measuring Your BODY FAT Workout Time: 40 minutes Workout Time: 40 minutes Workout Time: 20 minutes Workout Time: 40 minutes Workout Time: 40 minutes...

  • Seite 32: Training Instructions

    Training instructions You must consider the following factors in determining the amount of training 4. Motivation effort required in order to attain tangible physical and health benefits: The key to a successful program is regular training. You should set a fixed time and place for each day of training and prepare yourself mentally for 1.
  • Seite 33 Sommaire Chère cliente, cher client, 1. Aperçu des pièces Page Nous vous félicitons pour l’achat de ce cycle d’entraînement intérieur et 2. Recommandations importantes et règles nous vous souhaitons beaucoup de plaisir avec. de sécurité Page Veuillez respecter et suivre les indications et les instructions de montage 3.
  • Seite 34 Liste des pièces- Liste des pièces de rechange Poids du produit: 52kg Espace de formation: au moins 3,5m² CX 6 N° de commande 9126(C) Caractéristiques techniques : Version du : 01/ 10/ 2014 Après avoir ouvert l’emballage, veuillez contrôler s’il y a toutes les pièces conformément à la montage etape suivante. Si c’est le cas, Masse tournante: environ 12 kg vous pouvez commencer l’assemblage.
  • Seite 35 Schéma Désignation Dimensions Quantité Monté sur Numéro ET n° en mm Unités schéma n° Revêtement de tube de jonction 36-9126-09-BT Tube gauche à poignée 33-9128-18-SI Tube droit à poignée 33-9128-19-SI Roulement en plastique pour tube de support 36-9128-65-BT Roulement en plastique pour tube à poignée 36-9128-66-BT Axe de poignée 33-9128-20-SI...
  • Seite 36 Schéma Désignation Dimensions Quantité Monté sur Numéro ET n° en mm Unités schéma n° Axe de volant cinétique 33-9126-13-SI Pièce d`écartement 10x3 36-9126-58-BT Courroie trapézoïdale PJ6 520 78+95 36-9126-59-BT Revêtement d’axe 36-9128-82-BT Capteur 1+17 36-9126-60-BT M6x12 39-10120 Aimant 36-9128-85-BT Boulon à oeil M6x50 39-10000 Kit d`outillage...
  • Seite 37 Instructions de montage Sortez toutes les pièces de l’emballage, posez-les sur le sol et contrôlez si rien ne manque en vous basant grossièrement sur la étapes de montage. Il faut tenir compte du fait que certaines pièces ont été reliées au cadre et prémontrés.
  • Seite 38 Etape n° 3: Montage du tube gauche et droit à poignée (41) sur le tube de support (19). 1. Enfoncer l‘axe (44) au centre dans le tube soudé en travers du tube de support (19). 2. Fixer le manche du côté droit et gauche (41L+41R) sur l’axe (44) et placer une rondelle intercalaire (37) sur l’axe (44).
  • Seite 39 Etape n° 6: Montage de la bride (48) et l’ordinateur (55) sur le tube de support (19). 1. Prenez ensuite l’ordinateur (55) et fixez son câble de connexion (18) à l’arrière de l’ordinateur (55). 2. Vissez l’ordinateur (55) sur la fixation de l’ordinateur au tube de support (19) avec la vis (57).
  • Seite 40 Ensuite, augmentez graduellement la vitesse et modifiez la résistance afin d’intensifier l’exercice. e. Tenez toujours vos mains sur la poignée fixe ou sur les poignées mobiles. RPM and Power in Watt of Level 1- Level 24 for CX 6 Art.-No. 9126 Level ⁄ RPM Remarques : 1.

  • Seite 41: Was Sie Vor Der Ersten Benutzung Des Gerätes Wissen Sollten

    Der Computer kann auch so programmiert werden, dass er von e gegeben Wert herunterzählt. Zur Einstellung verwenden Sie die “+ Guide d’utilisation de l’ordinateur CX 6 le battement du cœur à tenir est appelée le Battement du Cœur Visé en Tasten.
  • Seite 42 Programmes à présélectionner: Marchepieds, Colline, Rouler, Vallée, Opération : Brûler liposomes, Pente, Montagne, Intervalles, Au hasard, Plateau, 1. Utilisez les touches “+” ou “-“ pour sélectionner une des Programmes Fart lek, Programme Précipice H.R.C. de P18 jusqu’au P22. PROGRAMME 2 jusqu’au PROGRAMME 13 sont les programmes à pré- 2.

  • Seite 43: Message D'erreur

    Message d’Erreur: NOTEZ : 1. WATT = COUPLE (KGM) * TPM * 1.03 2. Dans ce programme, la valeur WATT sera tenue comme valeur fixe. Cela E1 (ERREUR OU ‘ERROR’ 1): veut dire que, si vous plus vite, le niveau de résistance augmentera et, si Etat normal : Pendant l’exercice, si le moniteur n’a reçu le aucun signal du vous allez plus lentement, le niveau de résistance diminuera.
  • Seite 44 Graphiques d’exercices sur l’écran PROFILS DES PROGRAMMES A PRESELECTIONNER: PROGRAMME 1 PROGRAMME 2 PROGRAMME 3 PROGRAM 1 Program 2 PROGRAM 3 MANUELLE MARCHEPIEDS COLLINE MANUAL STEPS HILL PROGRAMME 4 PROGRAMME 5 PROGRAMME 6 ROULER VALLEE BRULER LIPOSOMES PROGRAMME 7 PROGRAMME 8 PROGRAMME 9 PENTE MONTAGNE...
  • Seite 45 PROGRAMME POUR INSERER LES DONNEES DES UTILISATEURS PROGRAMME 14 PROGRAMME 15 PROGRAMME 16 PROGRAMME 17 PROFILS DES PROGRAMMES DE CONTRÔLE DU BATTEMENT DE CŒUR : PROGRAMME 18 Appuyez sur la touche “E” PROGRAMME 19 Appuyez sur la touche “E” PROGRAMME 20 Appuyez sur la touche “E”...
  • Seite 46 PROGRAMME CONTRÔLE DE WATT PROGRAMME 23 CONTRÔLE WATT PROGRAMME DE TEST LIPOSOMES : PROGRAMME 24 LIPOSOMES (MODE STOP) LIPOSOMES (MODE START) Un des 6 profils seront montré automatiquement après l’ordinateur a calculé vos LIPOSOMES : Durée exercice: 40 minutes Durée exercice: 40 minutes Durée exercice: 20 minutes Durée exercice: 40 minutes Durée exercice: 40 minutes...

  • Seite 47: Recommandations Pour L'entraînement

    Recommandations pour l’entraînement Vous trouvez les autres informations au sujet exercices pour réchauffer, aux exercices de distension ou les exercices de gymnastique généraux dans notre domaine de téléchargement sous le www.christopeit-sport.com Les facteurs ci-après doivent être pris en compte pour la détermination de l’entraînement indispensable afin d’améliorer concrètement son physique 4.

  • Seite 48: Belangrijke Aanbevelingen En Veiligheidsinstructies

    Inhoudsopgave Geachte klant Wij willen u van harte gelukwensen met de aanschaf van uw hometrainer en 1. Overzicht van de losse delen pagina 3 - 4 hopen dat u hier veel plezier aan zult beleven. Neem a.u.b. de instructies 2. Belangrijke aanbevelingen en veiligheidsinstructies pagina 48 en aanwijzingen uit deze montage- en bedieningshandleiding in acht en 3.
  • Seite 49 Stuklijst - reserveonderdelenlijst Afmeting: ca. L 138x B 65 x H 158 cm Gewicht van het product: 52kg CX 6 best.nr. 9126(C) Training ruimte: minstens 3,5m² Technische specificatie: Stand: 01. 10. 2014 Controleer na het openen van de verpakking a.u.b. aan de hand van de montage staps of alle onderdelen aanwezig zijn.
  • Seite 50 Afbeeldings- Beschrijving Afmetingen Aantal Gemonteerd aan ET-nummer stuks afbeeldingsnr. Afdekking verbindingpijp 36-9126-09-BT Linkse Handvatbuis 33-9128-18-SI Rechtse handvatbuis 33-9128-19-SI Kunststoflager voor steunpijp 36-9128-65-BT Kunststoflager voor handvat 36-9128-66-BT Greep as 33-9128-20-SI Handvat overtrek 36-9128-67-BT Handpulseenheid 36-9128-68-BT Kabel dop 41+53 36-9821-13-BT Handvatbeugel 33-9128-21-SI Grep overtrek 36-9128-69-BT Puls verbindingskabel...
  • Seite 51 Afbeeldings- Beschrijving Afmetingen Aantal Gemonteerd aan ET-nummer stuks afbeeldingsnr. Flakke riem PJ6 520 78+95 36-9126-59-BT Asafdekking 36-9128-82-BT Sensor 1+17 36-9126-60-BT Schroef M6x12 39-10120 Magneet 36-9128-85-BT Riemspanning M6x50 39-10000 Werktuig Set 36-9128-86-BT Montage- en bedieningshandleiding 36-9126-61-BT...
  • Seite 52 Montagehandleiding Neem alle losse onderdelen uit de verpakking, leg deze op de grond en bruto controleer aan de hand van de montageen staps of alle onderdelen aanwezig zijn. Hierbij moet er op worden gelet dat een aantal onderdelen rechtstreeks met het onderstel zijn verbonden en voorgemonteerd zijn.
  • Seite 53 Stap 3: Montage van de handvatbuis (41) aan de steunpijp (19) met handgrip as (44). 1. Schroev vast aan de handgrip as (44) een schroev (24), onderlegplaatje (23) en een verring (14). 2. Schuiv de gegolfte ring (37) op des as (44) en schuiv de as (44) door de handvatbuis rechts (41R), steunpijp (19) en handvatbuis links (41L).
  • Seite 54 Stap 6: Montage van de handvatbeugel (48) en de Computer (55). 1. Neemt u de computer (55) en steekt u de verbindingskabel (18) in de achterkant van de computer (55). 2. U schroeft de computer (55) op de computerhouder aan het steunpijp (19) middels de schroeven (57) vast, zonder de kabel daarbij de beschadigen.

  • Seite 55: Opstappen, Gebruiken & Afstappen

    Houdt uw handen altijd ofwel op de vaste stuur, ofwel op het linker en rechter handvat. RPM and Power in Watt of Level 1- Level 24 for CX 6 Art.-No. 9126 Level ⁄ RPM Opmerkingen: 1.
  • Seite 56 Der Computer kann auch so programmiert werden, dass er von e gegeben Wert herunterzählt. Zur Einstellung verwenden Sie die “+ Computerhandleiding CX 6 meerd worden met een bereik van 10 tot 99 jaar. Als u geen leeftijd ingeeft, Tasten. Bei 0:00 ertönt ein Signal, zur Erinnerung, dass die Trainin is de standaardleeftijd 35 jaar.
  • Seite 57 PROGRAMMA’S 2 tot 13 zijn bovengenoemde voorgeprogrammeerde 120 en 180. Indien geen doelhartslag wordt ingegeven, is de standaard- programma’s. Gebruikers kunnen training in om het even welk ingesteld DOELHARTSLAG 120. weerstandsniveau (Veranderen door “+” of “-“-toetsen te gebruiken) en voor 5.
  • Seite 58 De computer zal de testresultaten tonen van het VETPERCENTAGE, de BMI en de BMR. Bediening: 1. Gebruik de “+” of “-“ -toetsen om het LICHAAMSVET Programma (P24) te selecteren. 2. Druk op de “E”-toets om uw trainingsprogramma in te geven. 3.
  • Seite 59 LCD Training grafieken VOORGEPROGRAMMEERDE PROGRAMMAPROFIELEN: PROGRAMMA 1 PROGRAMMA 2 PROGRAMMA 3 PROGRAM 1 Program 2 PROGRAM 3 HANDBEDIENING TRAPPEN HEUVEL MANUAL STEPS HILL PROGRAMMA 4 PROGRAMMA 5 PROGRAMMA 6 ROLLEND VALLEI VETVERBRANDING PROGRAMMA 7 PROGRAMMA 8 PROGRAMMA 9 HELLING BERG INTERVALLEN PROGRAMMA 10 PROGRAMMA 11...
  • Seite 60 PROGRAMMA’S VOOR GEBRUKERSINSTELLINGEN PROGRAMMA 14 PROGRAMMA 15 PROGRAMMA 16 PROGRAMMA 17 HARTSLAGPROGRAMMA-PROFIELEN: PROGRAMMA 18 Druk op de “E”-toets PROGRAMMA 19 Druk op de “E”-toets PROGRAMMA 20 Druk op de “E”-toets PROGRAMMA 21 Druk op de “E”-toets...
  • Seite 61 PROGRAMMA 22 WATTCONTROLE PROGRAMMA PROGRAMMA 23 WATT CONTROL VETVERBRANDING TESTPROGRAMMA: PROGRAMMA 24 BODY FAT (STOP MODE) BODY FAT (START MODE) Eén van de volgende zes profielen zal automatisch verschijnen nadat uw LICHAAMSVET werd gemeten: Trainingstijd: 40 minuten Trainingstijd: 40 minuten Trainingstijd: 20 minuten Trainingstijd: 40 minuten Trainingstijd: 40 minuten...

  • Seite 62: Warming-Up Oefeningen (Warm Up)

    Reiniging, onderhoud en opslag van de Ergometer: Fixes: Als u niet kunt oplossen met behulp van de genoemde storing 1. Reiniging informatie, kunt u contact opnemen met uw dealer of Fabrikant. Gebruik alleen een vochtige doek voor het reinigen. Let op: Gebruik nooit benzeen, thinner of andere agressieve reinigingsmiddelen voor oppervlaktereiniging als deze Schade Probleem Mogelijke oor-...
  • Seite 63 Trainingshandleiding De onderstaande factoren moeten in acht worden genomen bij het bepalen van de benodigde training voor het bereiken van een merkbare verbetering van uw figuur en gezondheid: 1. Intensiteit: De mate van lichamelijke belasting bij de training moet de normale belasting overschrijden, zonder dat u daarbij buiten adem en/of uitgeput raakt.

  • Seite 64: Обзор Содержания

    Обзор содержания Уважаемые покупательницы и покупатели! Поздравляем Вас с покупкой тренировочного снаряда для домашних Важные рекомендации и указания занятий спортом и желаем Вам самых приятных впечатлений. по безопасности ctp. Следуйте, пожалуйста, указаниям и инструкциям нашего руководства 2. Обзор отдельных деталей стр.
  • Seite 65 Фитнесс-тест Спецификация - Список запасных частей Максимальный вес пользователя 150 кг CX 6 № заказа 9126(C) Г абаритные размеры: прибл. Д 138 x Ш 65 x В 158 см Технические характеристики По состоянию на 01.10.2014 Вес продукта: 52 кг Эргометр класса HA / EN 957-1/ 9 с высокой точностью индикации...
  • Seite 66 № Наименование Размеры в мм Кол-во Монтируется на № ЕТ-№ картинки штук Кожух 36-9126-09-BT Рукоятка слева 33-9128-18-SI Рукоятка справа 33-9128-19-SI Пластмассовый подшипник 36-9128-65-BT Пластмассовый подшипник 36-9128-66-BT Ось поручней 33-9128-20-SI Оболочка рукоятки 36-9128-67-BT Блок измерителя пульса 36-9128-68-BT Кабельная защита 41+53 36-9821-13-BT Поручень...
  • Seite 67 № Наименование Размеры в мм Кол-во Монтируется на № ЕТ-№ картинки штук Ось маховика 33-9126-13-SI Промежуточное тело 10x3 36-9126-58-BT Плоский ремень PJ6 520 78+95 36-9126-59-BT Покрытие оси 36-9128-82-BT Датчик 1+17 36-9126-60-BT Болт M6x12 39-10120 Магнит 36-9128-85-BT Болт U-образная часть M6x50 39-10000 Набор...

  • Seite 68: Руководство По Монтажу

    Руководство по монтажу Пожалуйста, выньте все отдельные части из коробки и проверьте их на комплектность в соответствии со спецификацией. Примите во внимание, что некоторые части предварительно смонтированы. Время установки 45-60мин. Шаг 1: Монтаж передней ножной трубы (2+3) на основной раме (1).
  • Seite 69 Шаг 3: Монтаж рычага правого (41R) и рычаго левого (41L) и оси (44) на опорной трубе (19). 1. Ось (44) ввести в приваренную трубу на опорной трубе (19). 2. Одеть на ось с правой стороны рычаг (41R) и с левой стороны рычаг...
  • Seite 70 Шаг 6: Монтаж рукоятки (48) и компьютера (55) на опорной трубе (19). 1. Штекер Соеденительного кабеля (18) вставить в соответствующее гнездо на обратной стороне компьютера (55). 2. Компьютер (55) прикрутить на плате опорной трубы (19) при помощи винтов (57) не зажимая при этом кабеля. 3.
  • Seite 71 Снимите сначала одну ступню с педали и поставьте ее надежном положении на пол. Снимите потом другую ступню с педали и поставьте ее на пол и сойдите м тренажера. RPM and Power in Watt of Level 1- Level 24 for CX 6 Art.-No. 9126 Level ⁄ RPM Замечания: 1.
  • Seite 72 Der Computer kann auch so programmiert werden, dass er von e gegeben Wert herunterzählt. Zur Einstellung verwenden Sie die “+ Tasten. Bei 0:00 ertönt ein Signal, zur Erinnerung, dass die Trainin Иструкция к компьютеру CX 6 сердечных сокращений, которая должна сохраняться во время beendet ist und die eingestellte Countdownzeit blinkt.
  • Seite 73 Программы 2-13 – встроенные программы. Как видно на диаграммах, Пользователи могут выбирать желаемую программу контроля частоты пользователь может тренироваться в различных интервалах и сердечных сокращений посредством введения показателей возраста, на различных уровнях нагрузки. При этом, посредством нажатия времени, расстояния, калорий и целевого пульса. В этих программах на...
  • Seite 74 клавиш “+” или “-“ задайте целевой показатель ватт. Посредством высвечивается индикатор „E2“ . нажатия на клавишу “E” подтвердите показатель. Предустановка E3 (Ошибка 3): показателя ватт – 100. Ошибка в режиме старт при прошествии 4 секунд. Компьютер 6. Показатель KALORIEN/КАЛОРИИ начинает мигать. Посредством определяет...
  • Seite 75 LCD Тренировочные графики Встроенные программы тренировки: ПРОГРАММА 1 ПРОГРАММА 2 ПРОГРАММА 3 PROGRAM 1 Program 2 PROGRAM 3 Ручная настройка Лестница Холм MANUAL STEPS HILL ПРОГРАММА 4 ПРОГРАММА 5 ПРОГРАММА 6 Вверх-вниз Ущелье Сжигание жира ПРОГРАММА 7 ПРОГРАММА 8 ПРОГРАММА 9 Рампа...
  • Seite 76 Программы ручной установки ПРОГРАММА 14 ПРОГРАММА 15 ПРОГРАММА 16 ПРОГРАММА 17 Пульсозависимые программы: ПРОГРАММА 18 Press ENTER key ПРОГРАММА 19 Press ENTER key ПРОГРАММА 20 Press ENTER key ПРОГРАММА 21 Press ENTER key...
  • Seite 77 ПРОГРАММА 22 Программа контроля показателя в ваттах ПРОГРАММА 23 WATT CONTROL Программа измерения жира тела: ПРОГРАММА 24 BODY FAT (STOP MODE) BODY FAT (START MODE) Одна из показанных 6 график выводится автоматически после измерения содержания жира тела Время тренировки: 40 минут Время...
  • Seite 78 Чистка, техническое обслуживание и Исправление неполадок: хранение тренажера Если проблема не может быть решена с помощью нижестоящих указаний, пожалуйста, обратитесь в центр, где вы купили тренажер. 1. Чистка Для чистки используйте чистую влажную салфетку. Проблема Возможная Решение Внимание: Никогда не используйте для чистки бензин, разбави- причина...
