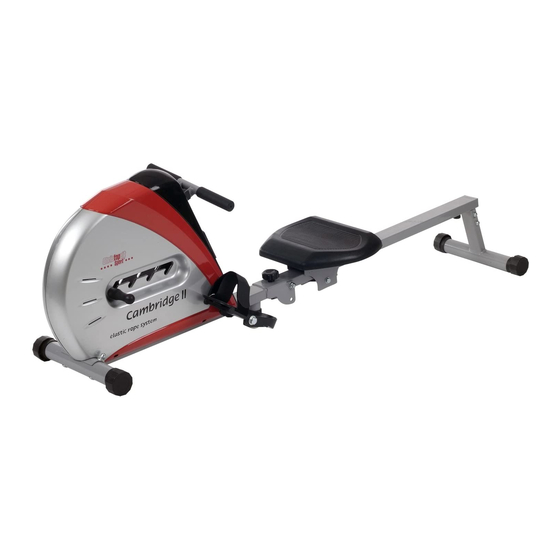

Cambridge II
Montage- und Bedienungsanleitung für
Notice de montage et d'utilisation du
No. de commande 9903
Heimsport-Trainingsgerät
D
Bestell-Nr. 9903
F
GB
Assembly and exercise instructions for
Order No. 9903
NL
Montage- en bedieningshandleiding voor
Bestellnummer 9903
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Christopeit Sport Cambridge II

Inhaltszusammenfassung für Christopeit Sport Cambridge II

  • Seite 1 Heimsport-Trainingsgerät Cambridge II Montage- und Bedienungsanleitung für Assembly and exercise instructions for Bestell-Nr. 9903 Order No. 9903 Notice de montage et d’utilisation du Montage- en bedieningshandleiding voor No. de commande 9903 Bestellnummer 9903...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsübersicht Contents Page 11 1. Wichtige Empfehlungen und Sicherheitshinweise Seite 2 2. Einzelteileübersicht Seite 3 3. Stückliste Seite 4 - 5 4. Montageanleitung mit Explosionsdarstellungen Seite 6 - 7 Sommaire Page 19 5. Bedienungs- und Übungsanleitung Seite 8 6. Computeranleitung Seite 8 7. Reinigung, Lagerung, Wartung, Störungsbeseitigung Aufwärmübungen (Warm Up) Seite 9 - 10 Inhoudsopgave Pagina 27 8. Trainingsanleitung...

  • Seite 4: Stückliste

    Stückliste - Ersatzteilliste Nach Öffnen der Verpackung bitte kontrollieren, ob alle Teile ent- sprechend der nachfolgenden Montageschritte vorhanden sind. Ist Cambridge II Best.-Nr. 9903 dies der Fall, können Sie mit dem Zusammenbau beginnen. Wenn ein Bauteil nicht in Ordnung ist oder fehlt, oder wenn Sie in Technische Daten: Stand: 01. 04. 2017 Zukunft ein Ersatzteil benötigen, wenden Sie sich bitte an: l effizientes Oberkörper-, Schulter-, Rücken, Arm- und Beinmuskulaturtraining l ideal für Rumpfübungen Internet Service- und Ersatzteilportal: l Elastic-Rope-System www.christopeit-service.de l 4- fach verstellbarer Zugwiderstand l gepolsterter Komfortsitz mit Gleitlagerrollen l nach Gebrauch platz sparend klappbar Adresse: Top-Sports Gilles GmbH l Bedienungsfreundlicher Computer mit digitaler Anzeige von: Zeit, Ruder- Friedrichstr. 55 schläge, Ruderschläge/Minute, Geschwindigkeit und ca. Kalorienverbrauch 42551 Velbert l stabile Ausführung bis zu einem Körpergewicht von max. 120 kg geeignet Telefon: +49 (0) 20 51 - 6 06 70 Stellmaße ca. L 173 x B 44 x H 53 cm Stellmaße hochgeklappt ca.: L 110 x B 44 x H 108 cm Telefax: +49 (0) 20 51 - 6 06 74 4...
  • Seite 5 Abbildungs- Bezeichnung Menge Abmessung Montiert an ET-Nummer Nr. Stück Abbildungs Nr. Verbindungskabel 12+42 36-9903-23-BT Unterlegscheibe 10//20 39-9989-CR Selbstsichernde Mutter M10 39-9981-VC Stopfen 36-9903-24-BT Höhenausgleichsschraube 36-9903-25-BT Endanschlag 36-9903-26-BT Sensor 36-9903-27-BT Schraube 3x10 39-10127-SW Rechteckstopfen 36-9903-28-BT Sitzrahmen 33-9903-04-SI Schraube M8x16 39-9888 Hinterer Fuß 33-9903-05-SI Schraube M6x15 39-10120 Federring für M6...

  • Seite 6: Montageanleitung Mit Explosionsdarstellungen

    Montageanleitung Entnehmen Sie alle Einzelteile der Verpackung, legen diese auf den Boden und kontrollieren die Vollzähligkeit grob an- hand der Montageschritte dieser Montage- und Bedienungs- anleitung. Zu beachten ist dabei, dass einige Teile direkt mit dem Grundgestell verbunden sind und vormontiert wurden. Des Weiteren sind auch einige andere Einzelteile schon zu Einheiten Zusammengefügt worden. Dieses soll Ihnen den Zusammenbau des Gerätes erleichtern und schneller durch- führbar machen. Montagezeit: ca. 25 min. Schritt 1: Montage der Griffe (22) an der Griffachse (24).
  • Seite 7 Schritt 5: Montage des Sitzrahmens (45) am Grundrahmen (1). 1. Führen Sie den Sitzrahmen (45) zur entsprechenden Aufnahme am Grundrahmen (1) und verbinden sie das Sensorkabel (42) mit dem Verbindungskabel (36). 2. Legen Sie den Sitzrahmen (45) in die Aufnahme am Grundra men (1) ein, sodass die Bohrungen des Sitzrahmens (45) und des Grundrahmens (1) fluchten und schrauben Sie den Sitzrahmen (45) mittels der Schraube M10x80 (34), Unterlegscheiben (37) und Mutter (38) am Grundrahmen (1) fest. Die Schraube (34) nicht zu fest drehen damit sich der Sitzrahmen hochklappen lässt. 3. Sichern Sie den Sitzrahmen für das Training durch Eindrehen der Sterngriffschraube (33). 4. Nehmen Sie den mitgelieferten Computer (12) aus der Verpa- ckung und setzen Sie die Batterien (Type AA - 1,5V) unter Beach- tung richtiger Polarität auf der Rückseite des Computers (12) ein.

  • Seite 8: Bedienungs- Und Übungsanleitung

    Computeranleitung für 9903 5. „Schläge Total“ Anzeige: Es wird die Summe der zurückgelegten Ruderschläge aller Trainingsein- heiten angezeigt. Die Daten dieser Anzeige werden nur bei Auswechseln Der mitgelieferte Computer bietet den größten Trainingskomfort. Jeder der Batterien gelöscht. trainingsrelevante Wert wird in einem entsprechenden Sichtfenster ange- zeigt. 6. „SCAN“-Funktion: Vom Trainingsbeginn an werden die benötigte Zeit, die Ruderschläge, der Wird diese Funktion ausgewählt, werden im fortlaufenden Wechsel von ungefähre Kalorienverbrauch, zurückgelegte Entfernung und die Ruder- ca. 5 Sekunden die aktuellen Werte aller Funktionen nacheinander ange- schläge TOTAL angezeigt. Alle Werte werden von Null an aufwärts zählend zeigt. festgehalten. Der Computer schaltet sich durch kurzes Drücken der F-Taste oder einfa- Tasten: chem Trainingsbeginn ein. Der Computer beginnt alle Werte zu erfassen 1. Mode/„F“-Taste:...

  • Seite 9: Reinigung, Wartung Und Lagerung Des Heimtrainers

    Trainingsfläche in mm Freifläche in mm (für Gerät und Benutzer) (Trainingsfläche und Sicherheitsfläche (umlaufend 60cm)) Reinigung, Wartung und Lagerung des Heimtrainers: Störungsbeseitigung: Wenn Sie die Funktionsstörung nicht anhand der aufgeführten 1. Reinigung Informationen beheben können, so kontaktieren Sie Ihren Händler Benutzen Sie nur ein leicht angefeuchtetes Tuch zur Reinigung. oder den Hersteller. Achtung: Benutzen Sie niemals Benzin, Verdünner oder andere aggressive Reinigungsmittel zur Oberflächenreinigung da dadurch Problem Mögliche Lösung Beschädigungen verursacht werden. Ursache Das Gerät ist nur für den privaten Heimgebrauch und zur Benutzung Der Computer Keine Batterien Überprüfen Sie die Batterien im in Innenräumen geeignet. Halten Sie das Gerät sauber und Feuch- schaltet sich eingesetzt oder Batteriefach auf ordnungsge- tigkeit vom Gerät fern.

  • Seite 10: Trainingsanleitung

    Trainingsanleitung Minuten lang, Dehnungsübungen und/oder leichte gymnastische Übungen durchgeführt werden. Weitere Informationen zum Thema Aufwärmübungen, Dehnungsübungen Um spürbare körperliche und gesundheitliche Verbesserungen zu erreichen, oder allgemeine Gymnastikübungen finden Sie in unserem Downloadbereich müssen für die Bestimmung des erforderlichen Trainingsaufwandes die unter www.christopeit-sport.com folgenden Faktoren beachtet werden: 4.

  • Seite 11: Friedrichstr. 55

    Dear customer, Contents We congratulate you on your purchase of this home training sports unit 1. Summary of Parts Page 3 - 4 and hope that we will have a great deal of pleasure with it. Please take heed 2. Important Recommendations and Safety Information Page 11 of the enclosed notes and instructions and follow them closely concerning 3. Parts List Page 12 - 13 assembly and use. 4. Assembly Instructions With Exploded Diagrams Page 14 - 15 Please do not hesitate to contact us at any time if you should have any 5. Operating and exercising instructions Page 16 questions. 6. Computer instructions Page 16 7. Cleaning, Storage, Checks, Troubleshooting, Page 17 - 18 Top-Sports Gilles GmbH Warm up exercises (Warm Up) Friedrichstr. 55 8. Training Instructions Page 18 42551 Velbert...

  • Seite 12: 42551 Velbert

    Parts List – Spare Parts List Please check after opening the packing that all the parts shown in the following assembly steps are there. Once you are sure that Cambridge II Order No. 9903 this is the case, you can start assembly. Please contact us if any components are defective or missing, or Technical data: Issue: 01. 04. 2017 if you need any spare parts or replacements in future: • stimulating most of users muscles...
  • Seite 13 Illustration Designation Quantity Dimensions Attached to ET number No. illustration No. Connection cable 12+42 36-9903-23-BT Washer 10//20 39-9989-CR Nut M10 39-9981-VC End cap 36-9903-24-BT Adjustable foot pad 36-9903-25-BT Cushion pad 36-9903-26-BT Sensor 36-9903-27-BT Screw 3x10 39-10127-SW Square cap 36-9903-28-BT Seat frame 33-9903-04-SI Screw M8x16 39-9888 Rear stabilizer 33-9903-05-SI Bolt M6x15 39-10120 Spring washer for M6 39-9868...

  • Seite 14: Assembly Instructions With Exploded Diagrams

    Assembly Instructions Remove all the separate parts from the packaging, lay them on the floor and check that all are there on the basis of the packing list in these instructions for assembly and use. Please note that a number of parts have been connected directly to the main frame and preassembled.In addition, there are seve- ral other individual parts that have been attached to separate units. This will make it easier and quicker for you to assemble the equipment. Assembly time: 25 min. Step 1: Attach the hand grips (30) at the grip axle (9). 1. Place the hand grips (30) at the grip axle (9) by screwing them Step 2: Attach the hand grips (22) at the grip axle (24). 1. Place the front foot (2) into the holder in front of the main fra- me (1) and screw it tightly by using 2 carriage bolts M8x65 (4), washers (5), spring washers (6) and cap nuts (7).( Step 3: Attach the pedals (10) at main frame (1).
  • Seite 15 Step 5: Attach the seat frame (45) at main frame (1). 1. Place the seat frame (45) against the main frame (1) and con- nect the sensor cable (42) with connection cable (36). 2. Place the seat frame (45) into the holder of main frame (1), so that the holes pattern and screw the seat frame (45) at main frame (1) loosely by using screw M10x80 (34), washer (37) and nut (38). (The seat frame (45) should be fold up easily.) 3. Secure the seat frame (45) during training through screw in the star grip screw (33) into main frame (1) and use washer (15). 4. Take the computer (12) that has been supplied out of the pa- ckaging and insert the batteries (Type “AA”-1.5 V pencells) by watching for the right polarity on the back of the computer (12). (Batteries for the computer are not included in this item. Please buy them at your located market.) At the bottom of the computer is in the middle an arrest which the computer can be unlocked and removed from the case. Step 6: How to fold up. 1. To storage the item, screw out the star grip screw (33) and fold up the Seat frame (45) of item into vertically position. Secure this position with star grip screw (33) and washer (15) into the appro- priate position at side of main frame (1).

  • Seite 16: Operating And Exercising Instructions

    Computer instructions for 9903 6. „SCAN“ function: If this function is selected, the current values of all functions are displayed successively in a constant sequence approx. every 5 seconds. The supplied computer allows the most convenient training. Every value relevant to training is displayed in a corresponding window. Keys: From the beginning of the training session, the required time, distance, 1. Mode/ „F“ -key: rower beats, the approximate calory consumption and the beats Total are Pressing this key once briefly makes it possible to change from one function displayed. All values are counted from zero upwards. to another. The currently selected function is indicated by an icon in the The computer is switched on by briefly pressing the „F“- key or simply by respective window. beginning training. The computer begins to register and display all values. If the key is held longer (approx. 3 seconds), all last attained values are To stop the computer, just stop training. The computer stops all measure- deleted with the exception of the values in the “Schläge-Total” display.

  • Seite 17: Cleaning, Storage, Checks, Troubleshooting

    Training area in mm Free area in mm (for home trainer and user) (Training area and security area (rotating 60cm)) Cleaning, Checks and Storage of the home bike: Troubleshooting If you cannot solve the problem with the following information, 1. Cleaning please contact the authorized service center. Use only a less wet cloth for cleaning. Caution: Never use benzene, thinner or other aggressive cleaning agents for surface cleaning as this damage caused. The device is only for private home use and for use suitable indoors. Problem Possible Cause Solution Keep the unit clean and moisture from the device. Computer No Batteries insert Check the position of batte- has no value or batteries empty ries at battery compartment or 2. Storage at Display if replace batteries. Remove the batteries from the computer while intending the unit you press any for more than 4 weeks not to use. Fold up the seat frame until it is key. locked. Choose a dry storage in-house and spray some oil to the Computer is Sensor impulse...

  • Seite 18: Warm Up Exercises (Warm Up)

    Training instructions You must consider the following factors in determining the amount of training 4. Motivation effort required in order to attain tangible physical and health benefits: The key to a successful program is regular training. You should set a fixed time and place for each day of training and prepare yourself mentally for the 1.
  • Seite 19 Sommaire Chère cliente, cher client, Nous vous félicitons pour l’achat de ce cycle d’entraînement intérieur et 1. Aperçu des pièces Page nous vous souhaitons beaucoup de plaisir avec. 2. Recommandations importantes et règles Veuillez respecter et suivre les indications et les instructions de montage de sécurité Page 19 et d’emploi. Si vous avez des questions, vous pouvez bien sûr vous adresser à nous. 3. Nomenclature Page 20 - 21 4. Notice de montage avec écorchés Page 22 - 23 Très cordiales salutations Top-Sports Gilles GmbH 5. Notice d’utilisation et d’entraînement Page 24 Friedrichstr. 55 6. Manuel d’utilisation du calculateur électronique Page 24 42551 Velbert 7. nettoyage, stockage, Entretien, Corrections...

  • Seite 20: Top-Sports Gilles Gmbh Friedrichstr

    Liste des pièces- Liste des pièces de rechange Si une pièce n’est pas correcte, s’il manque une pièce ou si vous avez besoin d’une pièce de rechange à l’avenir, veuillez vous Cambridge II N° de commande 9903 adresser à : Caractéristiques techniques : Version du : 01/ 04/ 2017 Service- Internet et les pièces de rechange base de données • Changement à 4 degrés de la résistance grâce au système de www.christopeit-service.de bandes d’extension • Place en épargnant ensemble à bascule Top-Sports Gilles GmbH • Châssis en acier robuste. Friedrichstr. 55 • Siège confortable équipé de roulettes sur palier lisse. 42551 Velbert • Affichage digital du temps, de la fréquence de coups de rame, Telefon: +49 (0) 20 51 - 6 06 70...
  • Seite 21 Schéma Désignation Dimensions Quantité Monté sur Numéro ET n° en mm Unités schéma n° Câble de connexion 12+42 36-9903-23-BT Rondelle 10//20 39-9989-CR Ecrou nylon M10 39-9981-VC Capuchon 36-9903-24-BT Vis de compensation de la hauteur 36-9903-25-BT Butoir en caoutchouc 36-9903-26-BT Capteur 36-9903-27-BT Vis 3x10 39-10127-SW Bouchon rectangulaire 36-9903-28-BT Chassis de siége 33-9903-04-SI Vis M8x16 39-9888 Tube d’appui arrière 33-9903-05-SI Vis M6x15 39-10120 Rondelle elastique bomée...

  • Seite 22: Notice De Montage Avec Écorchés

    Instructions de montage Sortez toutes les pièces de l’emballage, posez-les sur le sol et contrôlez si rien ne manque en vous basant sur la montage etape de cette Notice de montage et d’utilisation. Il faut tenir compte du fait que certaines pièces ont été reliées au cadre et prémontrées. Quelques autres pièces ont également déjà été jointes. Ceci afin de faciliter et d’accélérer le montage définitif. Temps de Montage: 25 min. Étape n° 1: Montage des poignées (22) sur leur axe (24) 1. Prenez les poignées (22) et vissez-les à chaque extrémité de l’axe (24). Étape n° 2 Montage du tube d’appui avant (2) sur le châssis (1). 1. Insérez le tube d’appui avant (2) dans l’ouverture situé à l’avant du châssis (1) et vissez-le à l’aide de deux vis M8x65 (4), de deux rondelles (5), rondelle elastique bombée (6) et de deux écrous (7). Étape n° 3 Montage des pédaliers (10) sur le chassis (1).
  • Seite 23 Étape n° 5: Montage du cadre de selle (45) sur le châssis (1). 1. Insérez le cadre de selle (45) sur le châssis (1) et raccordez le câble du palpeur (42) au câble de connexion (36). 2. Assemblez le cadre de selle (45) et le châssis (1) dans l’ouverture prévue de sorte que les trous du cadre de selle (45) et ceux situés au niveau du châssis (1) correspondent. Vissez le cadre de selle (45) sur le châssis (1) à l’aide d’une vis M10x80 (34), deux ron- delles (37) et d’un écrou (38). Ne pas serrer trop fort (34) afin que le cadre puisse être replié à la verticale. 3. Secure le cadre de selle avant chaque utilisation en serrant la vis moletée avec étoile (33). 4. Sortez l’ordinateur (12) fourni de son emballage et installez les piles (Type “AA“ piles rondes - 1,5V) et faites attention à la po- larité correcte à l’arrière de l’ordinateur (12). (Des batteries pour l‘ordinateur ne sont pas jointes dans le volume des livraisons. S‘il vous plaît, appliquez celui-ci dans le commerce.) Au bas de l‘ordinateur est au milieu d‘une arrestation dont...

  • Seite 24: Notice D'utilisation Et D'entraînement

    Mode d’emploi de l‘ordinateur 9903 6. Fonction „SCAN“: Si l’on sélectionne cette fonction, les valeurs actuelles de l’ensemble des fonctions sont affichées les unes après les autres toutes les 5 secondes- L’ordinateur livré vous offre le plus grand confort d‘entraînement. Chaque environ. valeur importante pour l’entraînement est affichée dans une fenêtre cor- respondante. Touches : Le temps nécessaire, Coup des rames, la consommation de calories appro- 1. Touche„F“: ximative, la distance parcourue et Coup de ramer Total sont affichés dès le Pour passer d’une fonction à une autre, appuyer une fois et brièvement commencement de l’entraînement. Toutes les valeurs sont sauvegardées sur cette touche. Un symbole s’affiche dans la fenêtre en question lequel à partir du nombre zéro. indique la function sélectionnée. L’ordinateur se met en marche dès que l’on appuye brièvement sur la Pour effacer toutes les valeurs obtenues jusqu’à présent de tous les affi - touche F ou que l’on commence tout simplement l’entraînement. chages, à l’exception des valeurs affi chées dans „Schläge Total“, appuyer L’ordinateur commence à saisir l’ensemble des valeurs et à les afficher. plus longuement sur cette touche (pendant environ 3 secondes). Pour éteindre l’ordinateur, terminer simplement l’entraînement. L’ordinateur arrête l’ensemble des mesures et sauvegarde les dernières valeurs obte- nues. Les dernières valeurs obtenues dans les fonctions temps, Coup des rames calories et Coup des rames Total sont sauvegardées et peuvent être réutilisées pour redémarrer l’entraînement. L’ordinateur s’éteint automatiquement au bout d’environ 4 minutes d’interruption de l’entraînement.. L’ensemble des valeurs obtenues jusqu’à présent sont sauvegardées et sont réaffichées lors de la reprise de l’entraînement. On peut poursuivre l’entraînement à partir de ces valeurs.

  • Seite 25: Nettoyage, Stockage, Entretien, Corrections

    Centre d‘entraînement en mm Surface libre en mm (Pour appareil et l‘utilisateur) (Zone de la formation et de la zone de sécurité (60cm rotation)) Nettoyage, Entretien et stockage de l‘exercice: Corrections: Si vous ne pouvez pas résoudre en utilisant les informations 1. nettoyage énumérées à l‘dysfonctionnement, s‘il vous plaît contactez votre Utilisez uniquement un chiffon humide pour le nettoyage. revendeur ou fabricant. Attention: Ne jamais utiliser de benzène, de diluant ou autre agents de nettoyage agressifs pour le nettoyage de surface comme ce les dommages causés. Problème Cause Possible Solution L‘appareil est uniquement pour un usage domestique privé et pour L‘ordinateur ne Pas de piles ou de Vérifiez les piles dans le com- un usage intérieur appropriés. Gardez l‘appareil propre et l‘humidité s‘allume pas en batteries insérées partiment de la batterie pour de l’appareil. appuyant sur vide. un bon ajustement ou de les un bouton. remplacer.

  • Seite 26: Exercices D'échauffement (Warm Up)

    Recommandations pour l’entraînement 4. Motivation Les facteurs ci-après doivent être pris en compte pour la détermination de Un entraînement régulier est la clef de la réussite de votre programme. l’entraînement indispensable afin d’améliorer concrètement son physique Vous devriez prévoir votre entraînement à heure fixe chaque jour et vous y et sa santé: préparer mentalement. Il est primordial d’être de bonne humeur au moment de l’entraînement et de ne pas perdre l’objectif visé. Jour après jour, en 1. Intensité: vous entraînant continuellement, vous verrez les progrès accomplis et votre L’entraînement n’aura d’effets positifs que si les efforts déployés dépassent objectif se rapprocher progressivement. ceux de la vie quotidienne, mais sans être hors d’haleine et/ou se sentir épui- sé. Le pouls peut constituer un repère valable pour un entraînement efficace. Au cours de celui-ci le pouls devrait se situer entre 70 % et 85% du pouls maximum (le déterminer et le calculer au moyen du tableau et de la formule). Pendant les premières semaines, le pouls devrait tourner autour de 70% du maximum. Pendant les semaines et les mois suivants, le pouls devrait augmenter lentement pour atteindre la limite supérieure, c.-à-d. 85% du pouls maximum. Plus la condition physique de la personne qui s’entraîne est bonne, plus il faut accroître l’entraînement pour rester entre 70 et 85% du pouls maximum. On y arrive en allongeant la durée de l’entraînement et/ ou en renforçant la difficulté de celui-ci. Si la fréquence cardiaque n’est pas affichée sur le visuel de l’ordinateur ou si, pour des raisons de sécurité, vous souhaitez la contrôler, car elle aurait pu être incorrectement indiquée suite à des erreurs d’utilisation, etc., vous pouvez alors procéder comme suit: a. Mesure de contrôle du pouls de manière classique (c.-à-d. en posant le pouce sur la veine du poignet et en comptant les battements en une minute).

  • Seite 27: Belangrijke Aanbevelingen En Veiligheidsinstructies

    Inhoudsopgave Geachte klant Wij willen u van harte gelukwensen met de aanschaf van uw hometrainer en 1. Overzicht van de losse delen pagina 3 hopen dat u hier veel plezier aan zult beleven. Neem a.u.b. de instructies 2. Belangrijke aanbevelingen en veiligheidsinstructies pagina 27 en aanwijzingen uit deze montage- en bedieningshandleiding in acht en 3. Stuklijst pagina 28 - 29 volg deze op. Bij eventuele vragen kunt u natuurlijk altijd contact met ons opnemen. 4. Montagehandleiding met explosietekeningen pagina 30 - 31 5. Bedienings- en trainingshandleiding pagina 32 Met vriendelijke groeten, Top-Sports Gilles GmbH 6. Handleiding bij de computer pagina 32 Friedrichstr. 55 42551 Velbert...

  • Seite 28: Stuklijst

    Stuklijst - reserveonderdelenlijst Wanneer een bepaald onderdeel niet in orde is of ontbreekt, of wanneer u in de toekomst een reserveronderdeel nodig heeft, kunt Cambridge II best.nr. 1100 u zich wenden tot: Technische specificatie: Stand: 01. 04. 2017 Internet service- en onderdelen data base: • Efficiëntste bovenlichaam-, schouder-, rug-, arm-, beenspierentraining www.christopeit-service.de • Ideaal voor romp oefeningen • Latex trekkoord system • 4 standen verstelbare trekweerstand Top-Sports Gilles GmbH • komfortzadel opgevangen met gelagerten rollen Friedrichstraße 55 • Ruimtevaart-besparing samen houder 42551 Velbert • Bedieningsvriendelijke computer met digitale aanduiding van: tijd, Telefon: +49 (0) 20 51 / 60 67-0 roeislagen, roeisslagen/minuut, ca. calorieënverbruik en Scan.
  • Seite 29 Afbeeldings- Beschrijving Afmetingen Aantal Gemonteerd aan ET-nummer nr. stuks afbeeldingsnr. Verbindingskabel 12+42 36-9903-23-BT Onderlegplaatje 10//20 39-9989-CR Zelfborgene Moer M10 39-9981-VC Eindstop 36-9903-24-BT Schoef voor hoogtecompensatie 36-9903-25-BT Eindstop 36-9903-26-BT Sensor 36-9903-27-BT Schroef 3x10 39-10127-SW Vierkante dop 36-9903-28-BT Zitframe 33-9903-04-SI Schroef M8x16 39-9888 Voorste achter 33-9903-05-SI Schroef M6x15 39-10120 Veerring voor M6...

  • Seite 30: Montagehandleiding Met Explosietekeningen

    Montagehandleiding Neem alle losse onderdelen uit de verpakking, leg deze op de grond en controleer aan de hand van de montage staps uit de montage en bedieningshandleiding of alle onderdelen aanwezig zijn. Hierbij moet er op worden gelet dat een aan- tal onderdelen rechtstreeks met het onderstel zijn verbonden en voorgemonteerd zijn. Bovendien zijn enkele andere losse delen ook al tot eenheden samengevoegd. Hierdoor kunt het apparaat gemakkelijker en sneller monteren. Montage tijd: 25min. Stap 1 : Montage van de rubbergreep (22) op het greep as (24). 1. Schroef het rubbergreep (22) aan het greep as (24) vast. Stap 2 : Montage van de voorste voet (2) op het basisframe (1). 1. Monteer de voorste voet (2) op het basisframe (1). Gebruik daar- voor twee slotschroefen M8x65 (4), onderlegplatje (5), veerringen (6) en moeren (7). Stap 3 : Montage van de voet opname (10) op het basisframe (1).
  • Seite 31 Stap 5 : Montage van de zadelframe (45) op het basisframe (1). 1. Plaatz de zadelframe (45) aan de basisframe (1) en verbind de stekkers van den sensorkabel (42) and verbindingskabel (36). 2. Monteer de zadelframe (45) op het basisframe (1). Gebruik daarvoor een schroef M10x80 (34), twee onderlegplatje (37) en een moer (38). Niet draai de moer (38) zodat het klapmechanisme is geblokkeerd. 3. Zet de zadel frame (45) voor de uitoefening door schroeven de ster grip schroef (33). 4. Neem de bijgeleverde computer (12) uit de verpakking en plaats de Batterijen, (Type „AA“ penlite - 1,5V) let darbij op de goede polen, in het batterijvak aan de achterzijde van de computer (12).

  • Seite 32: Bedienings- En Trainingshandleiding

    Computerhandleiding voor 9903 6. „SCAN“-functie: Wanneer deze functie wordt geselecteerd, worden in een voortdurende wisseling in ca. 5 seconden de actuele waarden van alle functies na elkaar De bijgeleverde computer zorgt voor een uitstekend trainingscomfort. aangegeven?. Elke trainingsrelevante waarde wordt in een apart venster weergegeven. Vanaf het begin van de training worden de benodigde tijd, afstand, roeisla- Toetsen: gen, slagen total en ca. calorieënverbruik weergegeven. Vanaf nul worden 1. „F“-toets: alle waarden verhoogd en vastgehouden. Door één keer kort op deze toets te drukken kan tussen functies worden De computer wordt door het indrukken van de F-toets of gewoon aan het gewisseld. d.w.z. dat de betreffende functie kan worden geselecteerd. begin van de training ingeschakeld. De computer registreert dan alle De gewenste functie wordt door een symbool in het venster weergegeven. waarden en geeft deze weer. Door de toets langer in te drukken (ca. 3 seconden) worden alle weergegeven Om de computer te stoppen kunt u gewoon de training beëindigen. De waarden gewist met uitzondering van de waarde in de Schläge-Total“- computer stopt met alle metingen en houdt de laatst bereikte waarden weergave.

  • Seite 33: Reiniging, Opslag, Onderhoud, Fixes

    Oefenterrein in mm Oefenterrein in mm (Voor de apparaat-en (Voor de apparaat-en gebruikers) gebruikers) Reiniging, onderhoud en opslag van de hometrainer: Fixes: Als u niet kunt oplossen met behulp van de genoemde storing 1. Reiniging informatie, kunt u contact opnemen met uw dealer of Fabrikant. Gebruik alleen een vochtige doek voor het reinigen. Let op: Gebruik nooit benzeen, thinner of andere agressieve reinigingsmiddelen voor oppervlaktereiniging als deze Schade Probleem Mogelijke oorzaak Oplossing veroorzaakt.

  • Seite 34: Warming-Up Oefeningen (Warm Up)

    Trainingshandleiding 4. Motivatie De sleutel tot een succesvol programma is een regelmatige training. U kunt het beste een vaste tijd en plaats per trainingsdag vaststellen en u ook De onderstaande factoren moeten in acht worden genomen bij het bepalen geestelijk op de training voorbereiden. Train alleen met een goed humeur van de benodigde training voor het bereiken van een merkbare verbetering en houd uw doel voor ogen. Met een continue training zult u zien dat u per van uw figuur en gezondheid: dag vooruitgang boekt, dat u zich verder ontwikkelt en dat u uw persoonlijke 1. Intensiteit: trainingsdoel beetje bij beetje nadert. De mate van lichamelijke belasting bij de training moet de normale belasting overschrijden, zonder dat u daarbij buiten adem en/of uitgeput raakt. De hartslag kan een geschikte richtwaarde voor een effectieve training zijn. Tijdens de training moet deze tussen de 70% en 85% van de maximale hartslag liggen (zie de tabel en formule om deze te bepalen en te berekenen). Tijdens de eerste weken moet de hartslag tijdens de training in het laagste deel hiervan, rond 70% van de maximale hartslag liggen. In de loop van de daaropvolgende weken en maanden zou de hartslag langzaam tot de bovengrens van 85% van de maximale hartslag moeten stijgen. Hoe beter de conditie van degene die traint is, des te meer moet het trainingsniveau...
  • Seite 36 Service / Hersteller Bei Reklamationen, notwendigen Ersatzteilbestellungen oder Reparaturen wenden Sie sich bitte an unsere Service Abteilung. Internet Service- und Ersatzteilportal: © by Top-Sports Gilles GmbH www.christopeit-service.de D-42551 Velbert (Germany) Service: Top-Sports Gilles GmbH info@christopeit-sport.com Tel.: +49 (0)2051/6067-0 Friedrichstrasse 55 http://www.christopeit-sport.com Fax: +49 (0)2051/6067-44 D - 42551 Velbert http://www.christopeit-sport.net...
