4. Anschluss

4.1 Position Funktionsschalter
Der Funktionsschalter am IQlogic+-Modul muss bei Verwendung
eines Moduls in die Position E gestellt werden. Bei einem 4-Rohr-
system, für das zwei Module erforderlich sind, wird das eine in
Position E und das andere in Position F gestellt.
4.2 Kombiregister Wasser, 2-Rohrsystem und
4-Rohrsystem, zwei Pumpen
Für den Anschluss eines Außentemperaturfühlers (Fühler 4, siehe
Prinzipskizze), siehe separate Anleitung für TBLZ-1-24-3.
Gilt nur für GOLD Größe 100/120:
Wenn die Gesamtbelastung an
den Anschlussklemmen 31-32
größer als 16 VA ist, müssen die
Anschlussklemmen 201 (G) und
202 (G0) verwendet werden.
Die Anschlussklemmen 201-202
können insgesamt mit maximal 48
VA belastet werden.
Der Funktionsumschalter
muss sich in Position E oder F
befinden
(siehe Abschnitt 4.1)
Kommunikationskabel für
Steuereinheit des Geräts, wo
es an einen der Anschlüsse für
COM1, COM2 oder COM3 ange-
schlossen wird
1 2 3
PE N L
Pumpensteuerung
Versorgungsspannung für 1-Phasenpumpe,
max. 1,5 A, kann an Klemmen im Gerät abge-
nommen werden.
GOLD: Klemme 101 (L), Klemme 102 (N).
Änderungen vorbehalten.

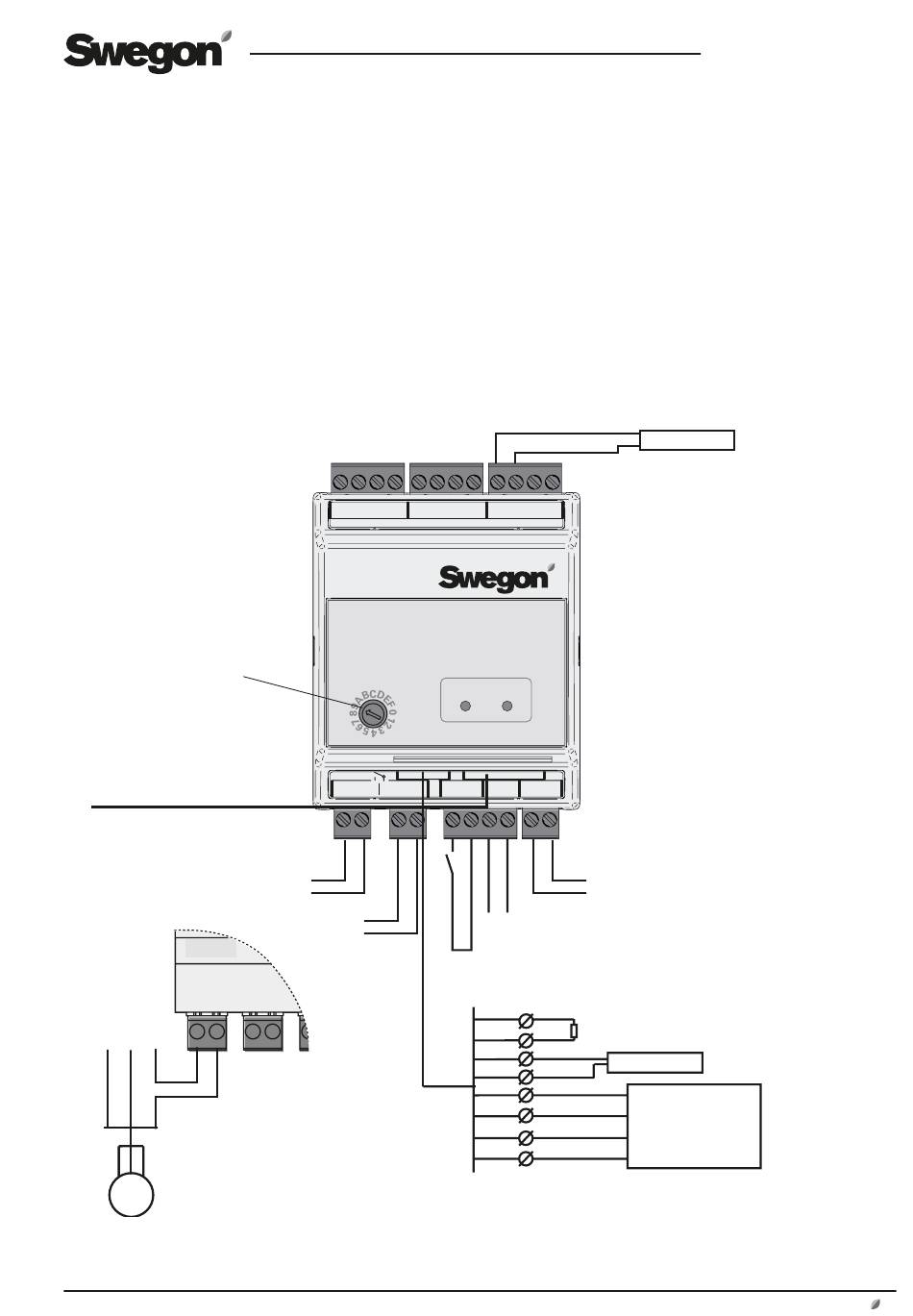

Modul IQlogic
1 2 3 4 5
- + - + -
IQlogic
P1
Heat/Cool
C NO C NO
13 14 15 16
Schütz/
Pumpe
Anzeige/
Kühlung/Heizung
4 5 6 7
Braun
+
Weiß
6 7 8 9 10 11 12
- - -
+ + S S
+
COM POWER
Com 1 Com 2
+ - + -
G G0
17 18 19 20 21 22
32 (G0) IQlogic-Steuereinheit
31 (G) IQlogic-Steuereinheit
Pumpenalarm/
Schützreaktion
Umschaltung
Kühlung/Heizung
Blau
Widerstand/Lufterhitzer/Luftkühler Typ, 2,2 kΩ
Orange
Schwarz Braun
Rot Weiß
Grün
Gelb
Braun
Weiß
oder
Grau
DE.COMBICOILS.191105
Tauch- oder Anlegefühler*
(Fühler 2, siehe Prinzipskizze)
* Beim Anschluss von digitalen Tempera-
turfühlern muss unbedingt auf die korrekte
Polarität geachtet werden.
Tauch-/Anlegefühler
(Fühler 1, siehe Prinzipskizze)
0–10 VDC Ausg.-signal
0–10 VDC Steuersignal
Ventilstellantrieb
G0 24 VAC
G 24 VAC
