4.4 Kombiregister, reversible Wärmepumpe
Startsignal und Umschaltung Heizung/Kühlung sind frei schlie-
ßende Kontakte des IQlogic+-Moduls.
Der Alarmeingang erfordert einen potenzialfreien Kontakt und
kann für eine schließende oder unterbrechende Funktion einge-
stellt werden.
Der Funktionsumschalter muss
sich in Position E befinden.
Kommunikationskabel für
Steuereinheit des Geräts, wo
es an einen der Anschlüsse für
COM1, COM2 oder COM3 ange-
schlossen wird
Änderungen vorbehalten.

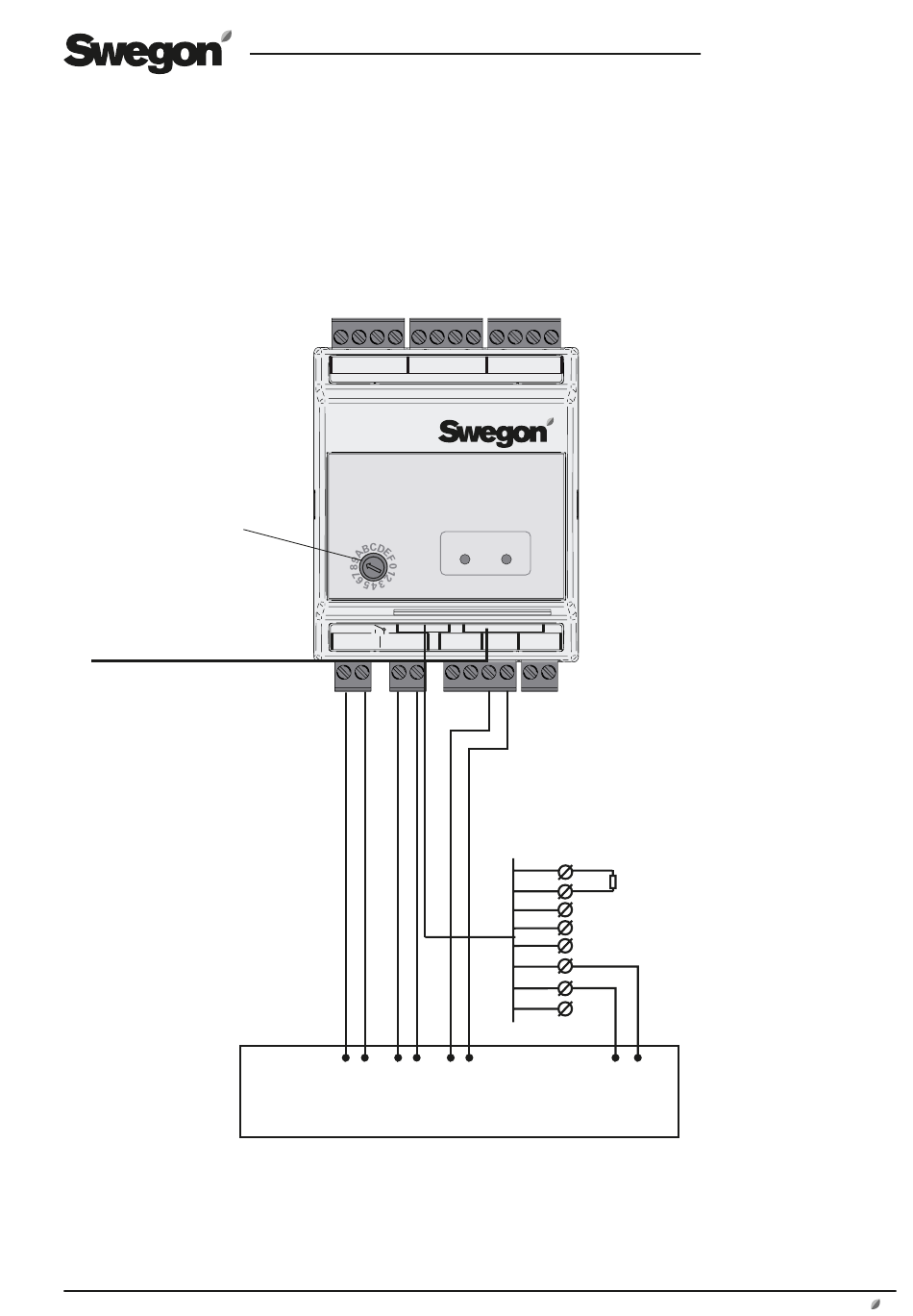

Modul IQlogic
+
1 2 3 4 5 6 7 8
- + - + - -
+ +
+
IQlogic
COM POWER
P1
Heat/Cool Com 1
+ -
C NO C NO
13 14 15 16
17 18
Umschalt. Alarm
Start/
Stopp Heizung/
Kühlung
Reversible Wärmepumpe
9 10 11 12
- -
S S
Com 2
+ -
G G0
19 20 21 22
Blau
Widerstand/Lufterhitzer/
Orange
Luftkühler Typ, 1,8 kΩ
Schwarz
Rot
Grün
Gelb
Braun
Weiß
oder
Grau
G0 Y
Steuerung
0–10 V
