Zusätzliche Regelsequenz 1/2, Kombiregister - Swegon GOLD RX Handbuch
Funktionsleitfaden kombiregister
Vorschau ausblenden
Andere Handbücher für GOLD RX:
- Betriebsanleitung (92 Seiten) ,
- Gerätebeschreibung (18 Seiten) ,
- Installationsanleitung (4 Seiten)
Werbung
5. Einstellung
Informationen zur grundlegenden Bedienung des Handterminals
fi nden Sie im Funktionshandbuch zur Installation des GOLD-
Geräts.
Die Funktion Kombiregister kann unter Heizung oder Kühlung
ausgewählt werden.
2-Rohrsystem und reversible Wärmepumpe
Als Betriebsart wird Heizung oder Kühlung unter Zusätzliche
Regelsequenz 1 oder 2 gewählt. Wählen Sie Intervallbetrieb von
Pumpe und Ventil und stellen Sie Intervall und Zeit ein. Darf nicht
bei einer reversiblen Wärmepumpe aktiv sein.
Wählen Sie die gewünschte Alarmfunktion aus.
Aktivieren Sie die Kombiregisterfunktion unter Zusätzliche Regel-
sequenz 1 oder 2, Kombiregister.
Aktivieren Sie bei Bedarf den Temperaturwächter, stellen Sie die
gewünschte Verzögerung ein.
Wählen Sie bei Bedarf die externe Signalfunktion.
Aktivieren Sie bei Bedarf Kombiregister, digitale Ausgangs-
funktion, und stellen Sie ein, ob der Ausgang bei Heizung oder
Kühlung aktiv sein soll.
Außentemperaturgeführte Warmhaltung kann nur auf Service-
niveau aktiviert und eingestellt werden.
Aktivieren Sie die Funktion bei Bedarf und stellen Sie die
gewünschte Außentemperaturgrenze ein.
4-Rohrsystem
Die Betriebsart für die zusätzliche Regelsequenz 1 wird als
Heizung eingestellt und für die zusätzliche Regelsequenz 2 als
Kühlung.
Weitere Einstellungen erfolgen wie oben.
6.
Funktionskontrolle

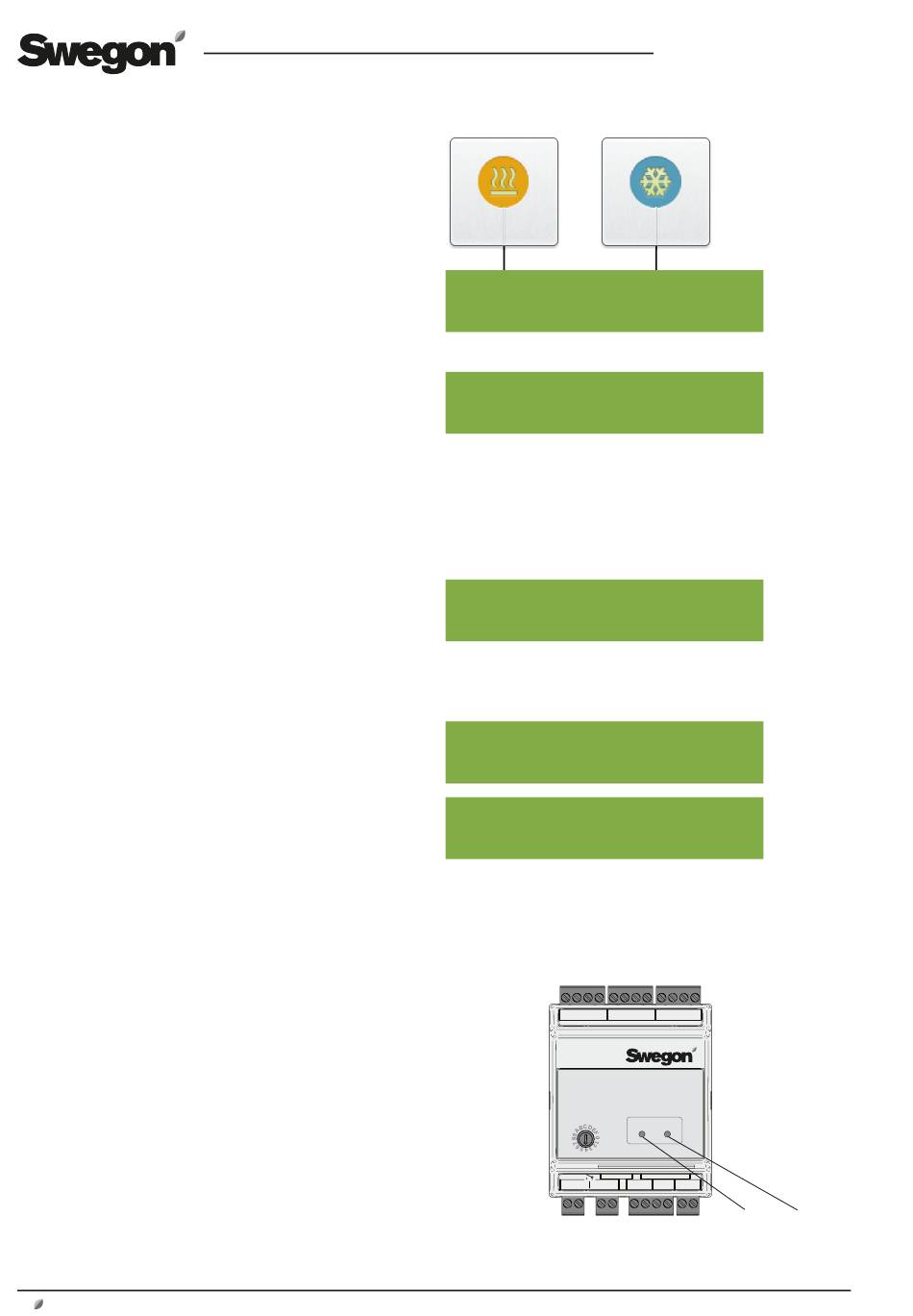

Modul IQlogic
:
+
Die Leuchtdiode POWER zeigt mit permanentem Leuchten die
korrekte Stromversorgung von der Steuereinheit des GOLD-
Geräts an.
Die Leuchtdiode COM zeigt mit Blinken die korrekte Kommuni-
kation mit der Steuereinheit des GOLD-Geräts an.
Temperaturfühler:
Unter Temperatur/Ablesung können aktuelle Temperaturen
abgelesen werden. Wenn die abgelesenen Temperaturen plausi-
bel sind, ist der Anschluss korrekt.
