4.3 Kombiregister Wasser,
4-Rohrsystem, eine Pumpe
Der Anschluss erfolgt mit Ausnahme der Pumpensteuerung wie
in Abschnitt 4.2.

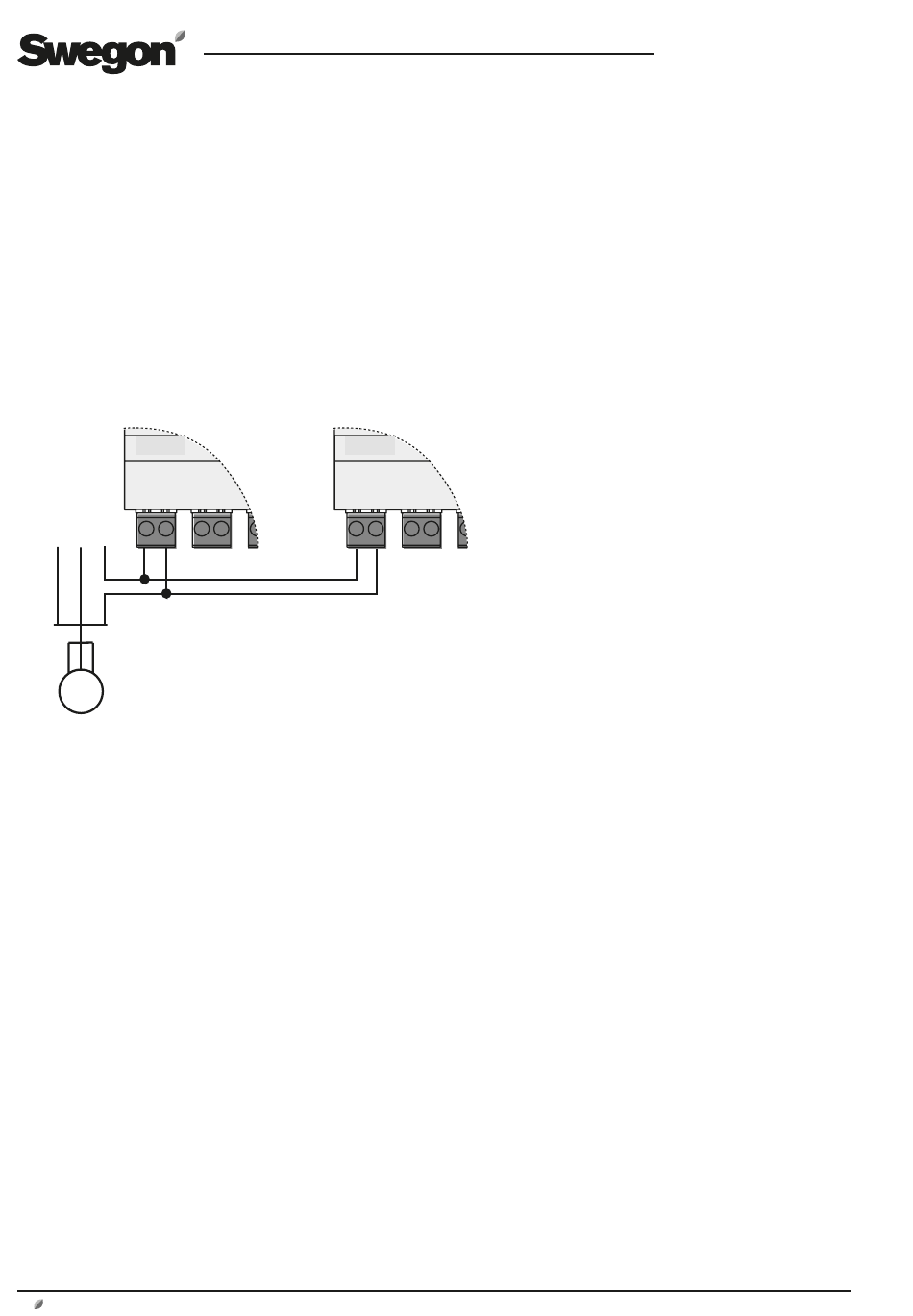

Der Pumpenalarm wird an eines der IQlogic+-Module ange-
schlossen und der Eingang am anderen IQlogic+-Modul wird
offen gelassen.
1 2 3
PE N L
Pumpensteuerung
Versorgungsspannung für 1-Phasenpumpe,
max. 1,5 A, kann an Klemmen im Gerät abge-
nommen werden.
GOLD: Klemme 101 (L), Klemme 102 (N).
4 www.swegon.com
4 5 6 7 1 2 3 4 5 6 7
