Die Elektroinstallation des Gerätes sollte mit einem Notschalter ausgestattet
sein, der im Notfall das ganze Gerät vom Netz abschaltet.
Der Abstand zwischen den Arbeitskontakten des Notschalters muss mind. 3
mm betragen.
Vor Anschluss des Gerätes an das Stromnetz sind die Informationen auf
Typenschild und Schaltplan durchzulesen.

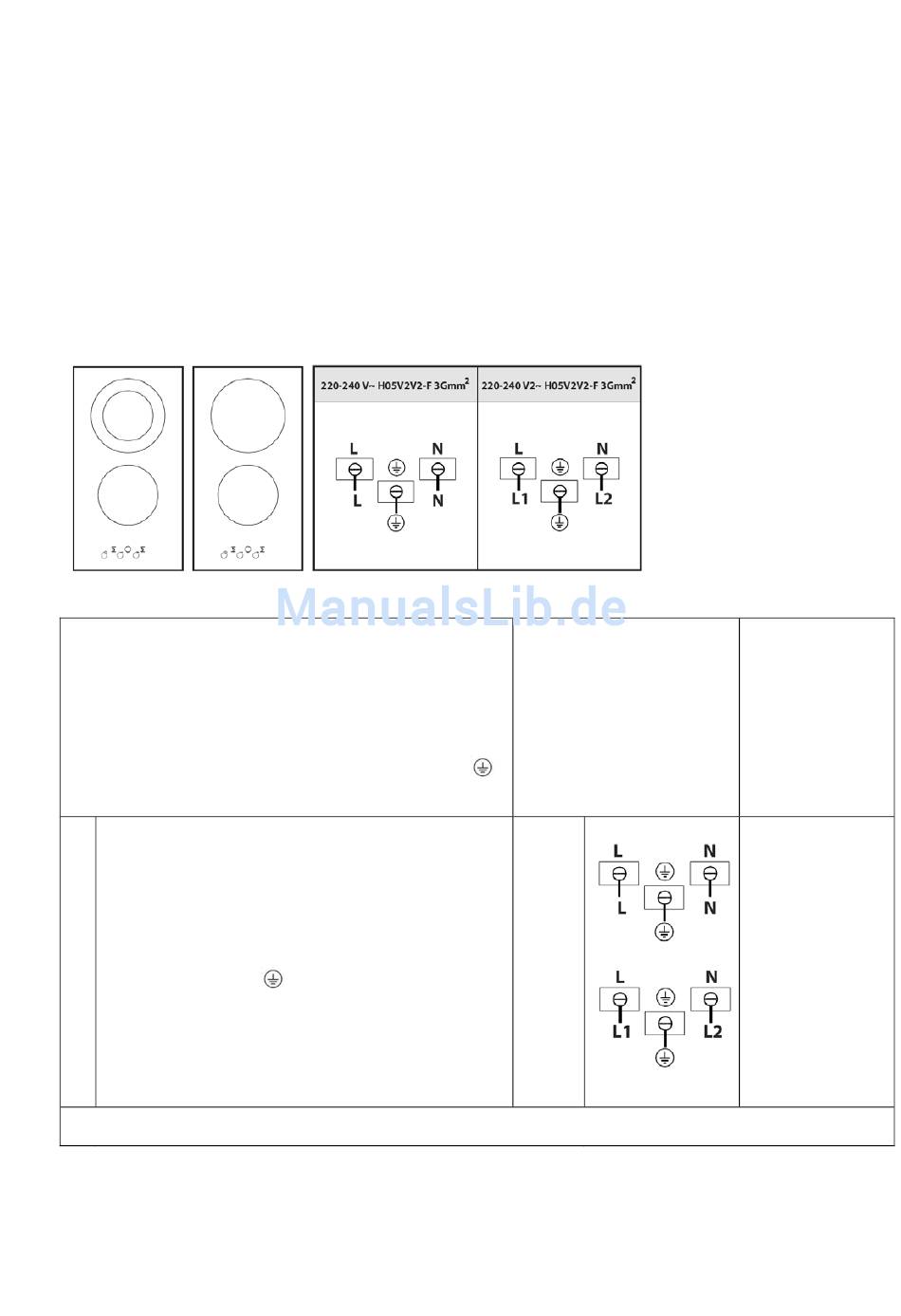

Anschluss-Schaltplan
Schema möglicher Anschlüsse
ACHTUNG
Spannung der Heizelemente 230 V.
Im Falle jedes der Anschlüsse muss der
Schutzleiter vom Netz mit der Klemme
PE verbunden werden.
3Bei 230V Netz Einphasenanschluss mit
Betriebsnull.
L auf L oder L1.
Null auf N oder L2.
Schutzleiter auf
L1 = R L2 = S
EKC301R
L3 = T N = neutrale Leitung
Version E1.0 DE 04/2015
1/N~
PE = Schutzleiter
Art der
Anschluss-
leitung
H05VV-
F3G4
