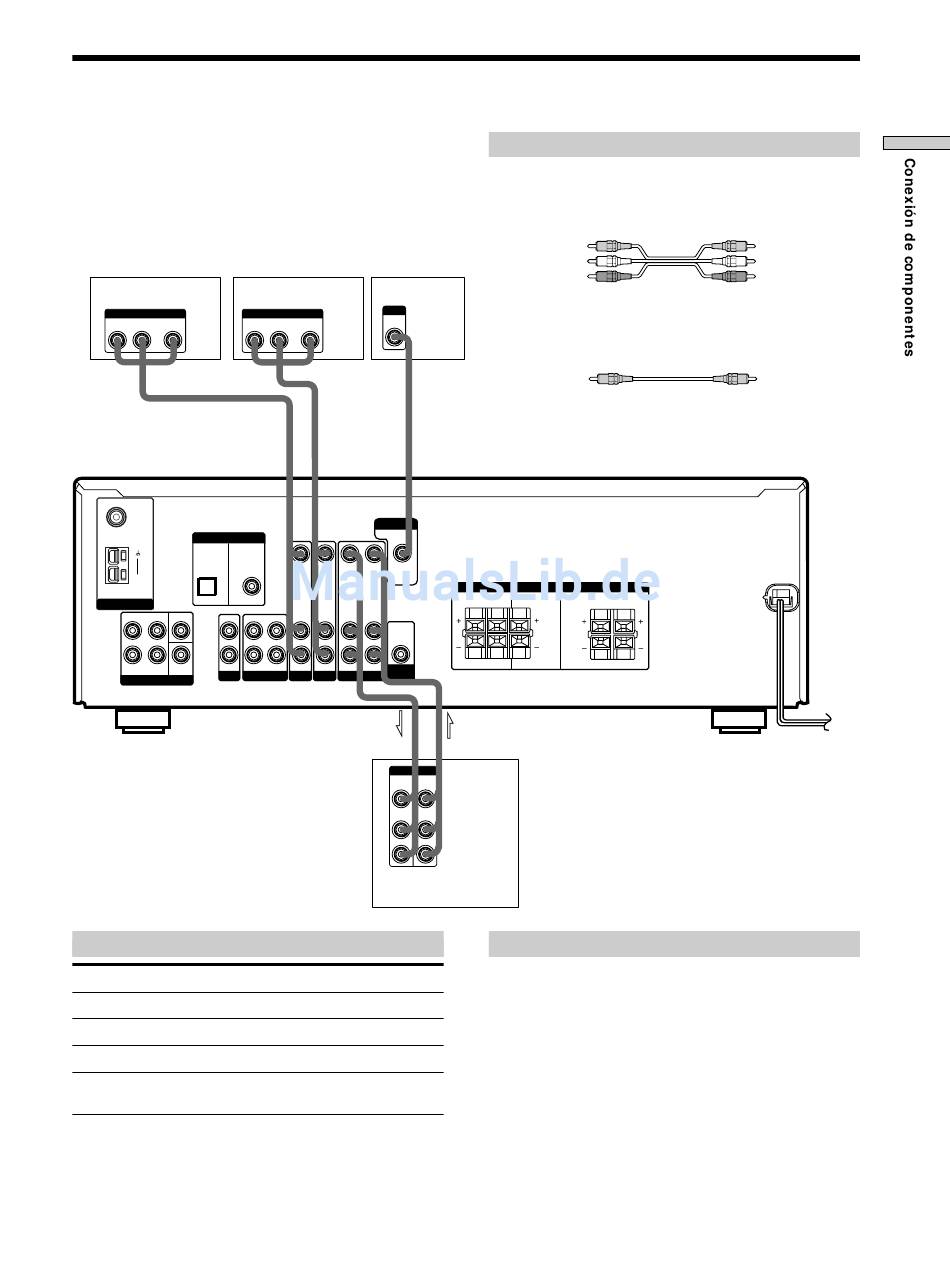

Conexión de componentes de vídeo
Sintonizador de Reproductor de
TV o de satélite
OUTPUT
AUDIO OUT VIDEO
R L OUT
FM
Ω
75
COAXIAL
DIGITAL
TV/SAT DVD/LD
IN
IN
AM
ANTENNA
OPTICAL COAXIAL
ANTENNA
CENTER
L
L
R
R
SUB IN OUT
FRONT SURROUND WOOFER
CD MD/TAPE
MULTI CH IN
Tomas para conexión de componentes de vídeo
Conecte
Sintonizador de TV o de satélite Las tomas TV/SAT
Una videograbadora
Reproductor de DVD o LD
Un monitor de televisión
Monitor de
DVD o LD televisión
INPUT
OUTPUT
VIDEO
AUDIO OUT VIDEO
IN
R L OUT
MONITOR
VIDEO IN VIDEO IN VIDEO OUT VIDEO IN VIDEO OUT
AUDIO
OUT
IN AUDIO IN AUDIO IN AUDIO OUT AUDIO IN SUB
TV/SAT DVD/LD VIDEO WOOFER
IN
INPUT OUTPUT
VIDEO VIDEO
IN OUT
AUDIO AUDIO
IN OUT
Videograbadora
En
Las tomas VIDEO
Las tomas DVD/LD
La toma MONITOR VIDEO
OUT
Cables requeridos
Cables conectores de audio/vídeo (no suministrados)
Cuando conecte un cable, cerciórese de hacer coincidir las clavijas
y las tomas codificadas en color de los componentes.
Amarilla (vídeo)
Blanca (canal
izquierdo de audio)
Roja (canal derecho
de audio)
Cable de vídeo para conexión a un monitor de televisión
Amarilla
SPEAKERS
IMPEDANCE USE 8 – 16Ω
SURROUND CENTER FRONT
R L
R
R L
R
OUT
L
R
Nota sobre la conexión de componentes de vídeo
Usted podrá conectar las tomas de salida de audio de su
televisor a las tomas TV/SAT AUDIO IN del receptor y
aplicar efectos acústicos al sonido procedente del
televisor. En este caso, no conecte la toma de salida de
vídeo del televisor a la toma TV/SAT VIDEO IN del
receptor. Si desea conectar un sintonizador de televisión
(o sintonizador de recepción vía satélite) separado, hágalo
a las tomas de salida de audio y vídeo del receptor como
se muestra arriba.
Amarilla (vídeo)
Blanca (canal
izquierdo de audio)
Roja (canal
derecho de audio)
Amarilla
L
L
7 ES
