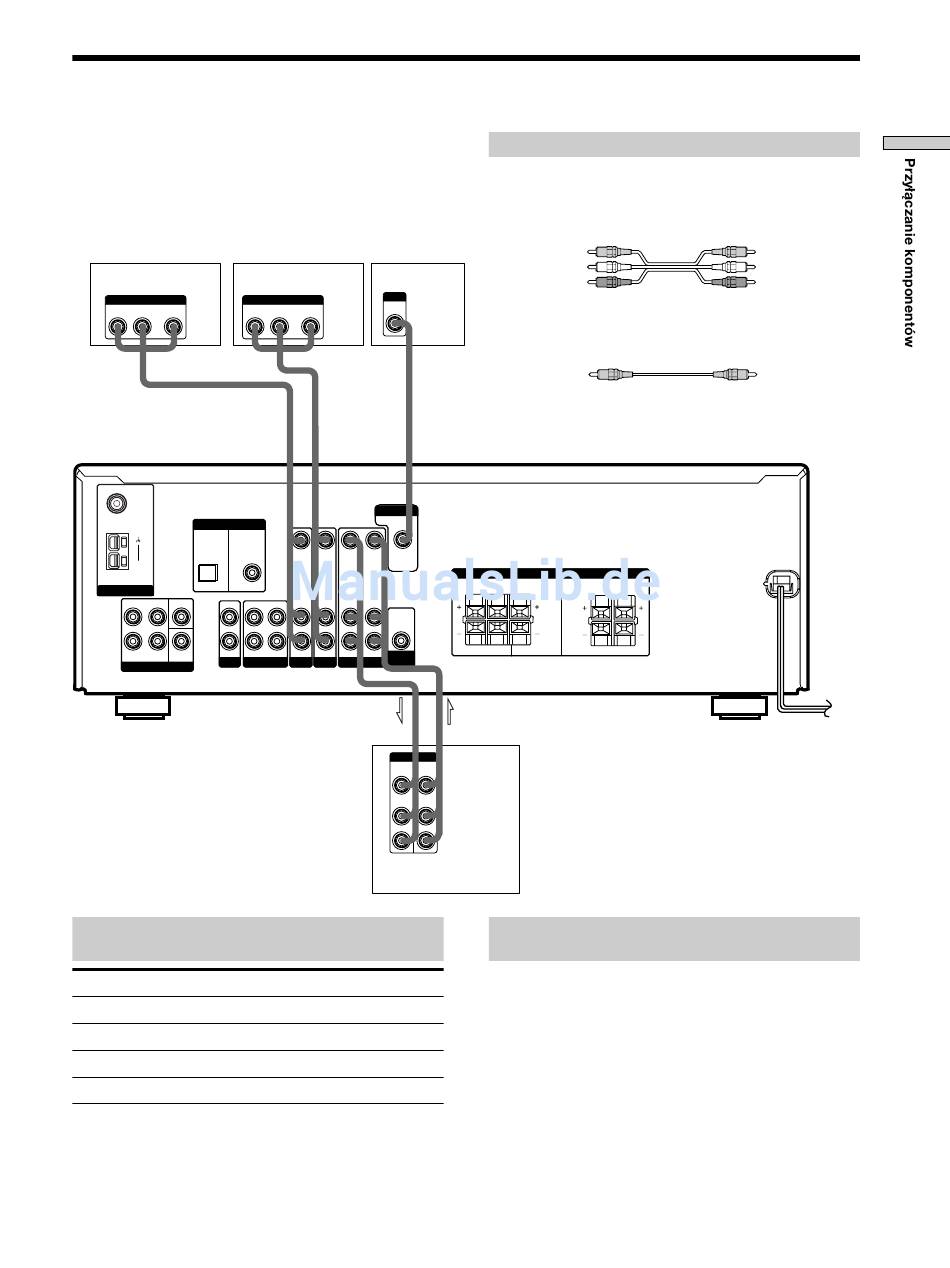

Przyłączanie komponentów wideo
TV lub tuner Odtwarzacz DVD
Satelitarny
OUTPUT
AUDIO OUT VIDEO
R L OUT
FM
Ω
75
COAXIAL
DIGITAL
TV/SAT DVD/LD
IN IN
AM
ANTENNA
OPTICAL COAXIAL
ANTENNA
CENTER
L
L
R
R
SUB IN OUT
FRONT SURROUND WOOFER
CD MD/TAPE
MULTI CH IN
Gniazdka służące przyłączaniu komponentów
wideo
Przyłączyć
TV lub tuner Satelitarny
Magnetowid
Odtwarzacz DVD lub LD
Monitor TV
Monitor TV
lub LD
INPUT
OUTPUT
VIDEO
AUDIO OUT VIDEO
IN
R L OUT
MONITOR
VIDEO OUT
VIDEO IN VIDEO IN VIDEO OUT VIDEO IN
AUDIO
OUT
IN AUDIO IN AUDIO IN AUDIO OUT AUDIO IN SUB
TV/SAT DVD/LD VIDEO WOOFER
IN
INPUT OUTPUT
VIDEO VIDEO
IN OUT
AUDIO AUDIO
IN OUT
VCR (magnetowid)
Do
Gniazdek TV/SAT
Gniazdek VIDEO
Gniazdek DVD/LD
Gniazdka MONITOR VIDEO OUT
Potrzebne przewody
Przewody Audio/wideo (nie dostarczone)
Przyłączając przewody, zwrócić uwagę na właściwe połączenie
kolorowo oznaczonych wtyków do odpowiednio oznaczonych
gniazdek poszczególnych komponentów.
Żółty (wideo)
Biały (L/audio)
Czerowny (P/audio)
Przewód sygnałów wideo służący przyłączeniu monitora
TV (nie dostarczony z osprzętem)
Żółty
SPEAKERS
IMPEDANCE USE 8 – 16Ω
SURROUND CENTER FRONT
R L
R
R L
R
OUT
L
R
Uwagi dotyczące przyłączeń komponentów
wideo
Wyjściowe gniazdka audio odbiornika TV można
połączyć z wejściowymi gniazdkami odbiornika,
oznaczonymi TV/ SAT AUDIO IN, umożliwiających
wykorzystanie efektów dźwiękowych dla sygnałów audio
z odbiornika TV. W takim przypadku, nie podłączać
wyjściowych gniazdek wideo na odbiorniku TV do
gniazdka odbiornika oznaczonego TV/SAT VIDEO IN. Aby
jednak przyłączyć osobny tuner TV (lub tuner satelitarny),
należy połączyć gniazdka wyjściowe zarówno audio jak i
wideo do odbiornika, zgodnie z ilustracją powyżej.
Żółty (wideo)
Biały (L/audio)
Czerowny (P/audio)
Żółty
L
L
7 PL
