12
Nadel in Stichlochmitte
.05.02
Regel
Die Nadel soll genau in der Mitte des Stichlochs einstechen.

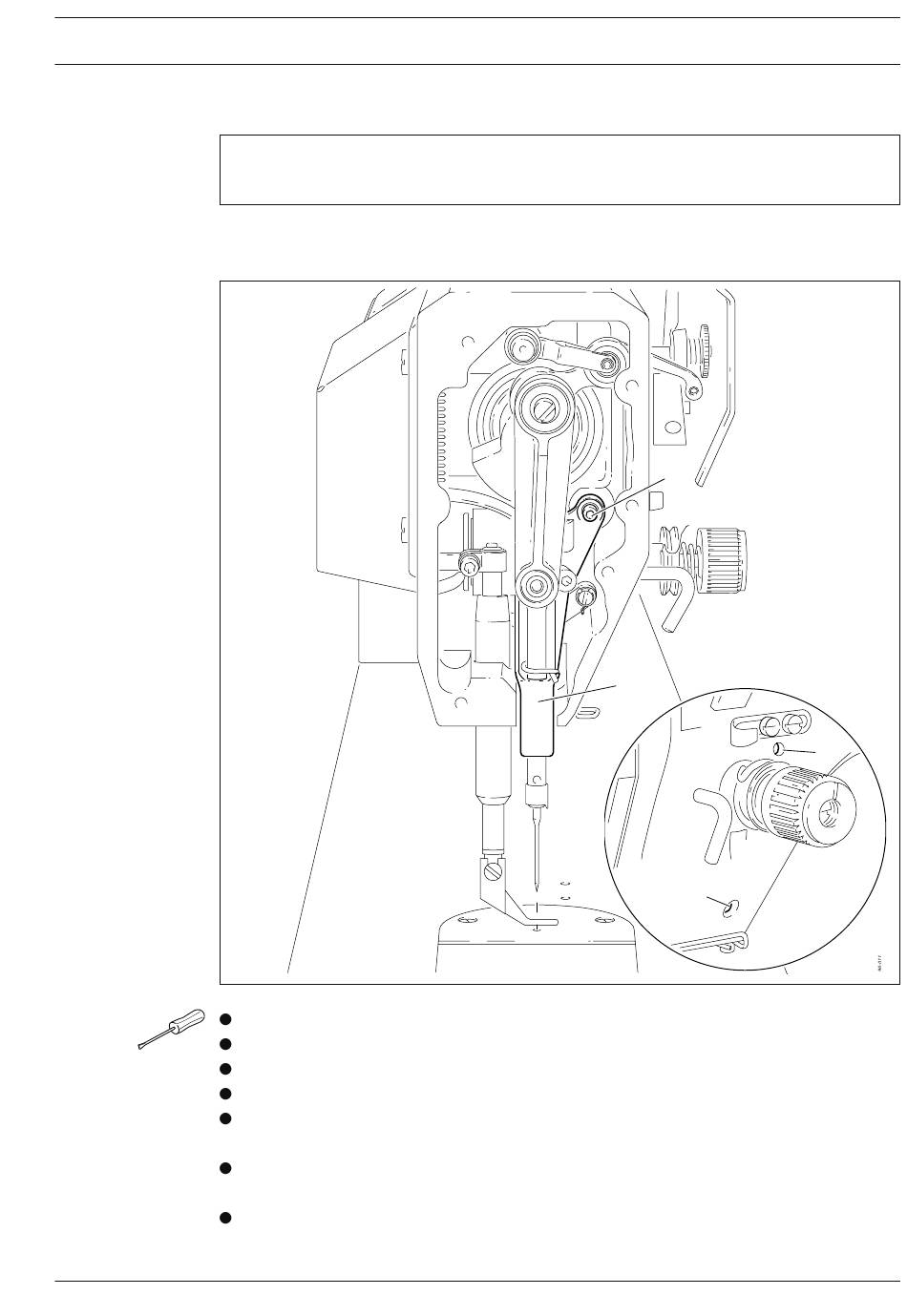

Fig. 12 - 03
Nadel in das Stichloch bringen.
Schrauben 1, 2 und 3 lösen.
Nadelstangenrahmen 4 entsprechend der Regel verschieben.
Schraube 2 festdrehen und Schraube 3 leicht andrehen.
Mittels Schraube 1 den innenliegenden Führungsbolzen an das Auge des Nadelstangen-
rahmens 4 heranziehen und festdrehen.
Am Handrad einige Umdrehungen ausführen, damit der Nadelstangenrahmen 4 sich nicht
verspannt.
Schraube 3 festdrehen.
Justierung
1
4
2
96-012
3
12 - 4
