Stoffdrücker-Steuerkurve - Pfaff 1183-712/02 Justieranleitung

Justierung
12 Stoffdrücker-Steuerkurve
.05.09
12 - 11
Regel
In o.T. Nadelstange soll der Einstellstift 2 (Best.-Nr. 61-111 639-70) in die Nut der Steuer-
kurve 1 eingreifen.
2
1

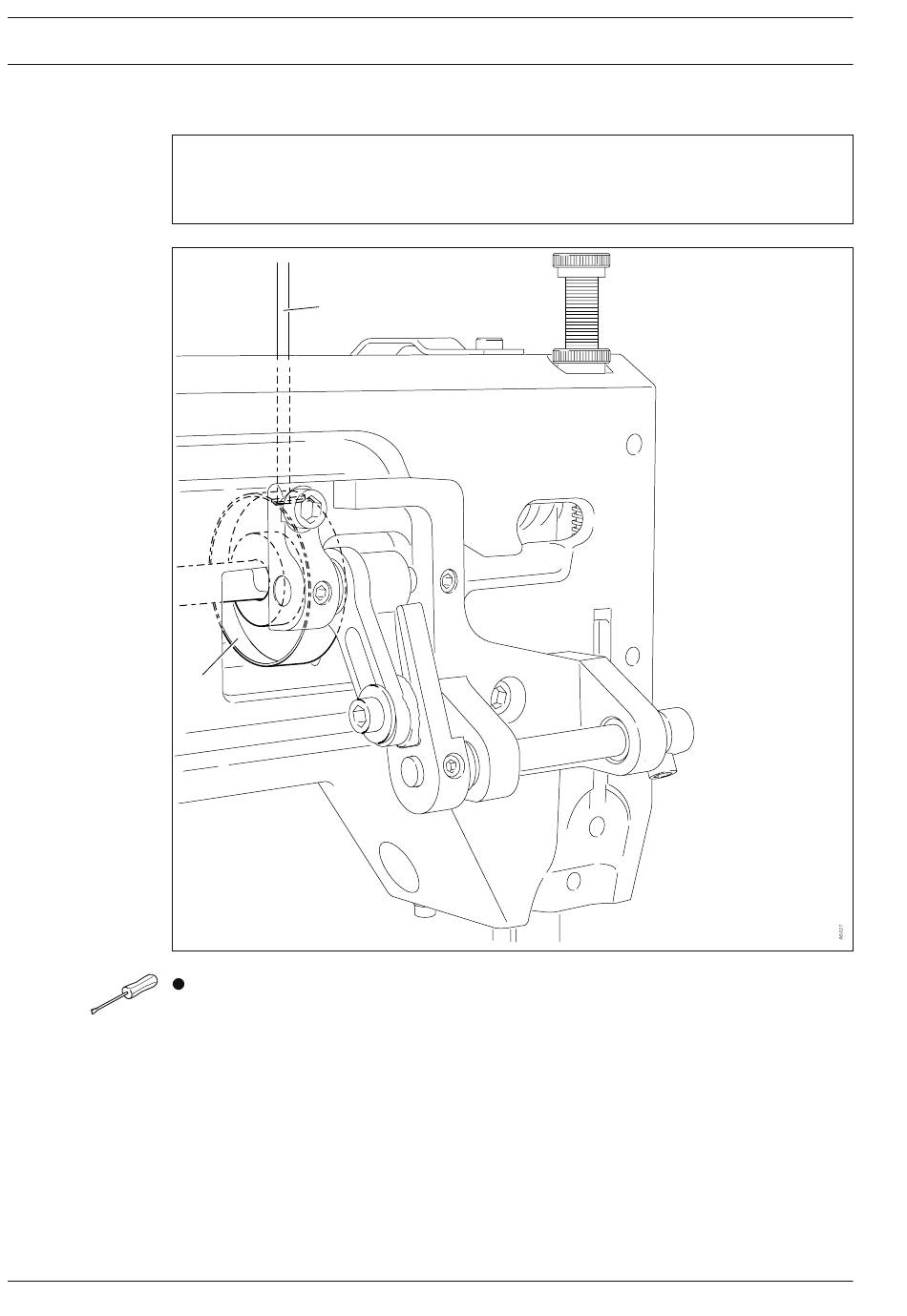

Fig. 12 - 10
Steuerkurve 1 ( 2 Gewindestifte ) entsprechend der Regel verdrehen.
