Justierung
12
Schlingenhub, Greiferabstand, Nadelhöhe und Spulenkapsel-Anhaltestück
.05.05
12 - 7
Regel
In Nadelstangenposition 1,8 mm nach u.T. soll
1. die Greiferspitze 6 auf Nadelmitte stehen und einen Abstand von 0,05 mm - 0,1 mm
zur Hohlkehle der Nadel haben sowie
2. die Oberkante des Nadelöhrs 0,8 mm unter der Greiferspitze stehen.
3. Zwischen der Nase des Spulenkapsel-Anhaltestücks 4 und dem Grund der Anhaltenut
soll ein Abstand von 0,5 mm bestehen.
0,05 - 0,1 mm
6

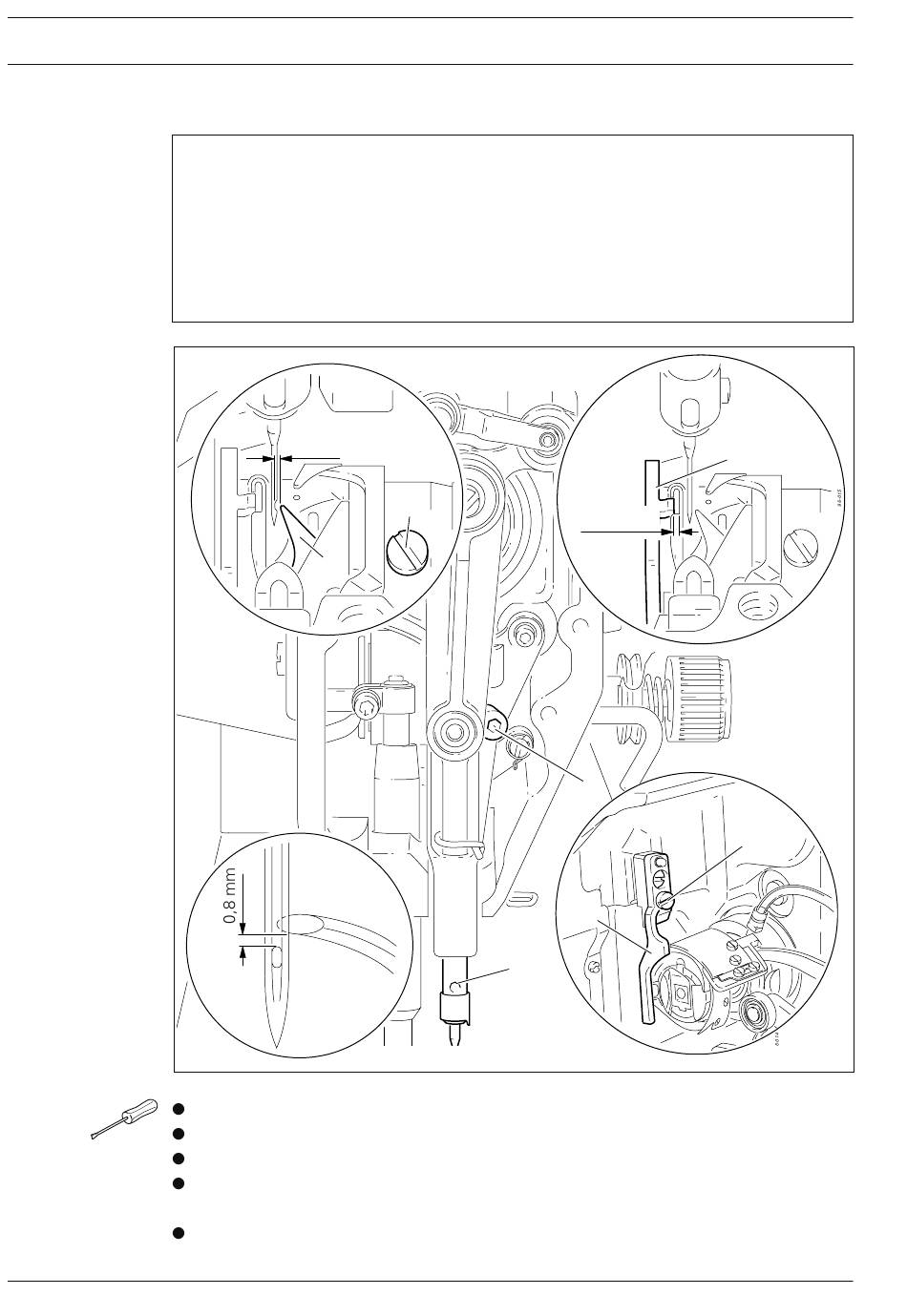

Fig. 12 - 06
Mit Hilfe des Absteckstifts Nadelstange in 1,8 mm nach u.T. bringen.
Den Greifer entsprechend der Regel 1 verstellen
Schrauben 1 festdrehen.
Nadelstange 2 ( Schraube 3 ), ohne sie dabei zu verdrehen, entsprechend der Regel 2
verschieben.
Spulenkapsel-Anhaltestück 4 ( Schraube 5 ) entsprechend der Regel 3 ausrichten.
1
2
4
0,5 mm
3
5
4
96-016
